12 kV SF6 lastscheidingsschakelaar voor binnen
  • 12 kV SF6 lastscheidingsschakelaar voor binnen12 kV SF6 lastscheidingsschakelaar voor binnen
  • 12 kV SF6 lastscheidingsschakelaar voor binnen12 kV SF6 lastscheidingsschakelaar voor binnen
  • 12 kV SF6 lastscheidingsschakelaar voor binnen12 kV SF6 lastscheidingsschakelaar voor binnen

12 kV SF6 lastscheidingsschakelaar voor binnen

Model:FLN36-12
De 12KV SF6-lastscheidingsschakelaar voor binnen, vervaardigd door Anqiang Power, is een multifunctioneel schakelapparaat dat een belastingsschakelaar, aardingsschakelaar en scheider in één enkele eenheid integreert. Het is gehuisvest in een volledig afgedichte en versterkte behuizing van epoxyhars, gevuld met 0,045 MPa SF6-gas. Het product beschikt over uitstekende isolatie- en schakelmogelijkheden.

Deze 12kV SF6-lastscheidingsschakelaar voor binnen is onafhankelijk ontwikkeld en geproduceerd door Anqiang Electric Power.  Het productmodel is FLN36-12D. Het beschikt over een boogbluskamer met drie standen ("close-open-ground"), hoge isolatiesterkte op de contactpunten en betrouwbare afdichting. Het is geschikt voor driefasige AC-stroomsystemen van 10 kV of 12 kV met een nominale frequentie van 50 Hz. Het is ook een belangrijk onderdeel van hoogspanningsschakelapparatuur, gasgeïsoleerde schakelapparatuur, ringhoofdeenheden, verpakte onderstations en distributieonderstations.

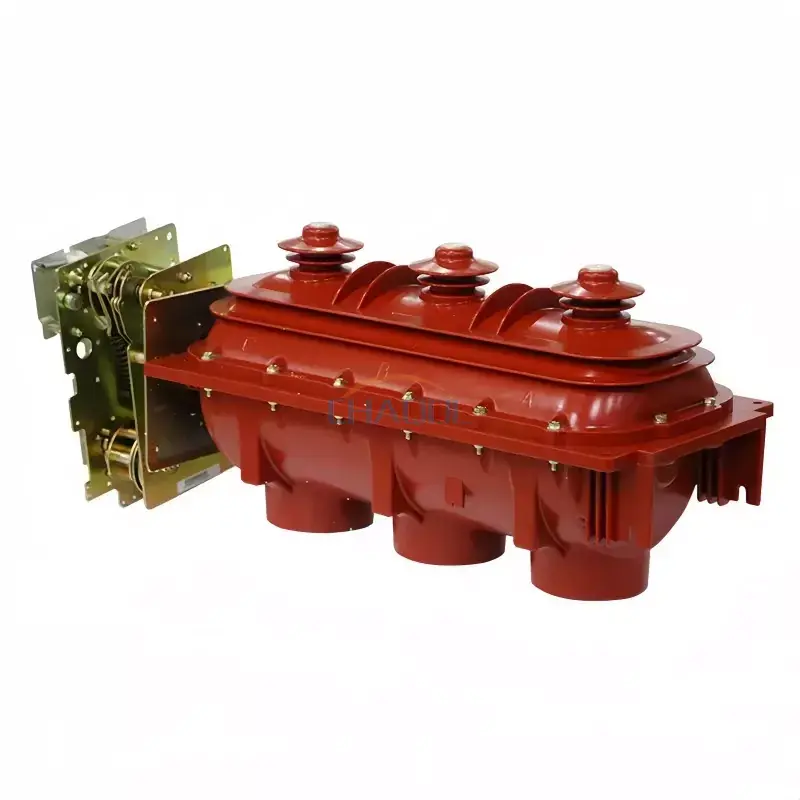

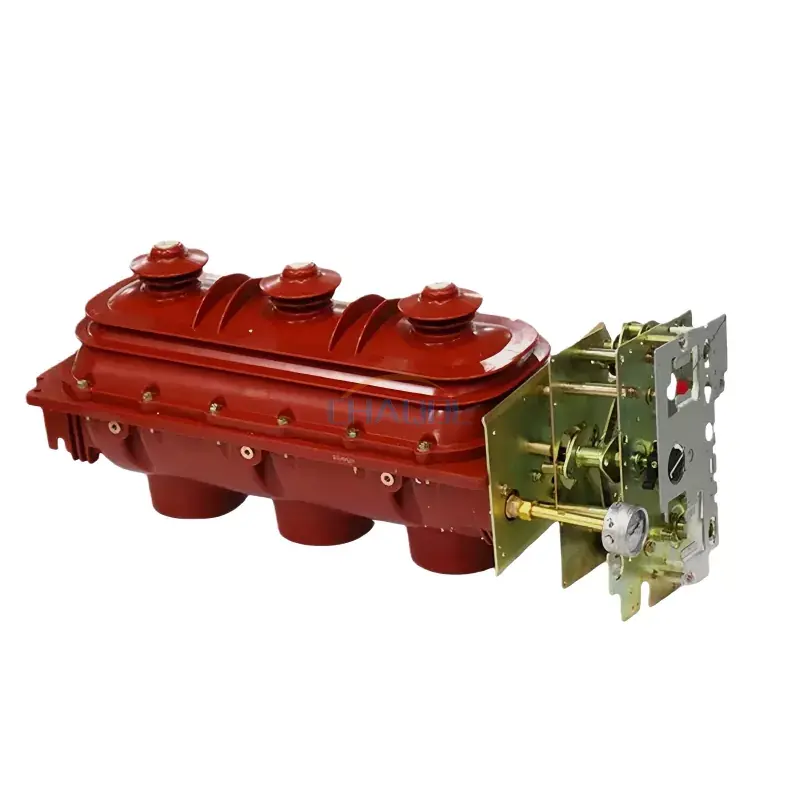

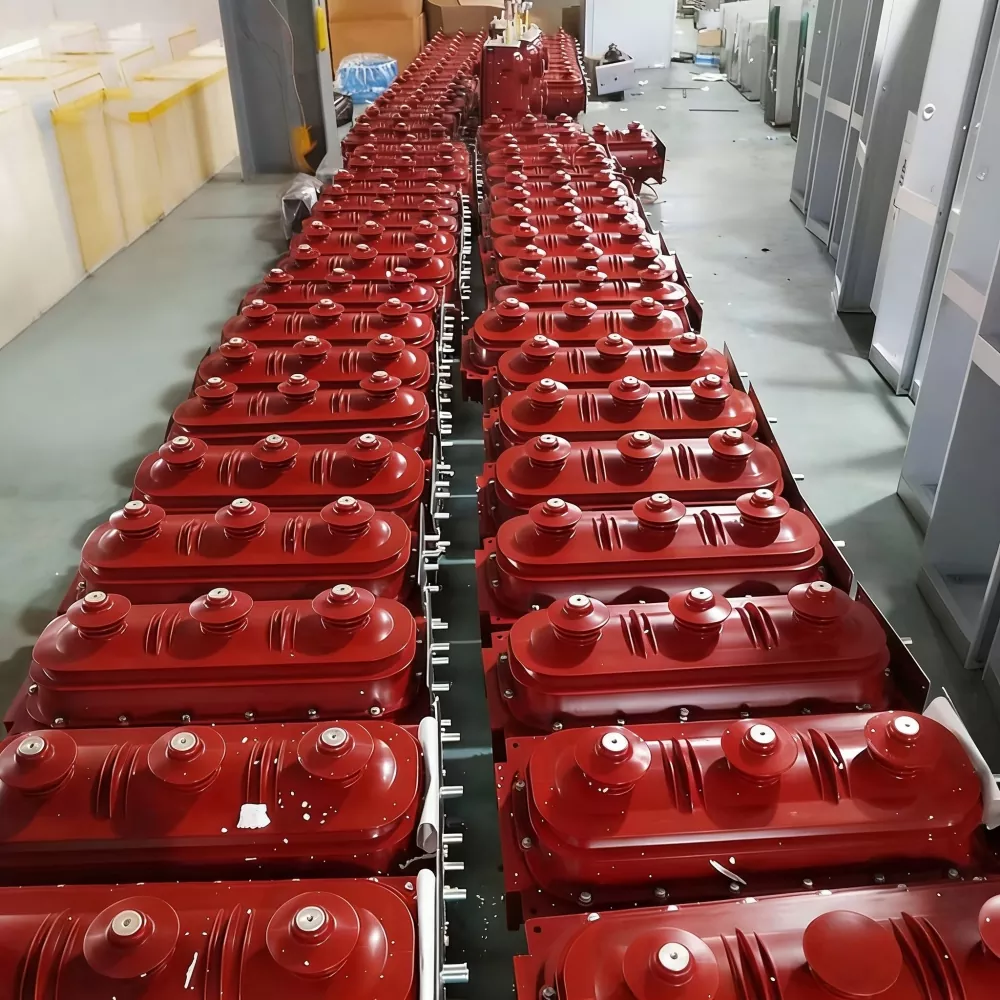

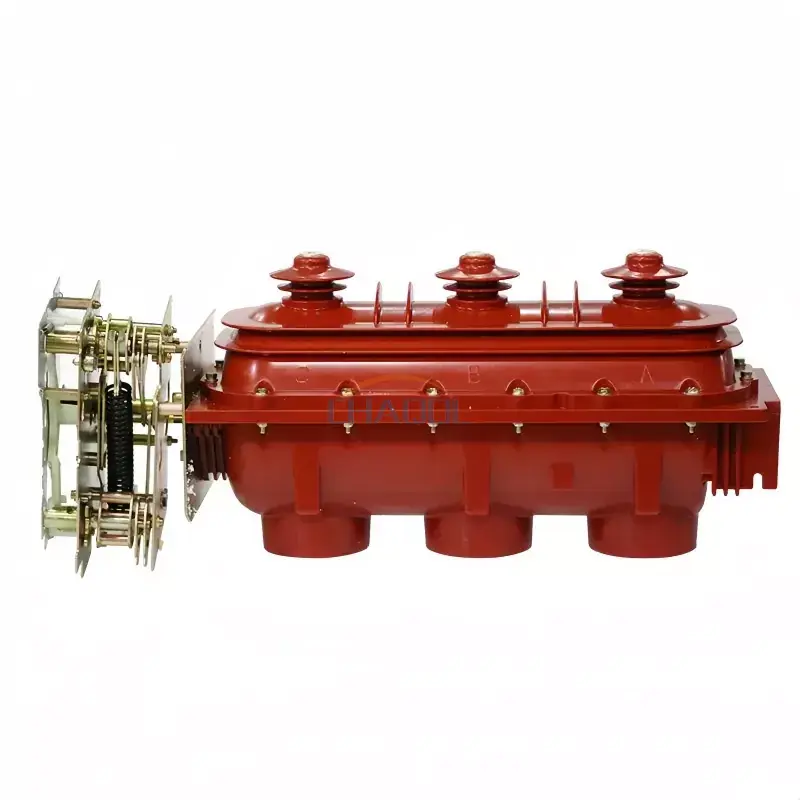

Werkelijke productfoto's

12kV Indoor SF6 Load Break Switch

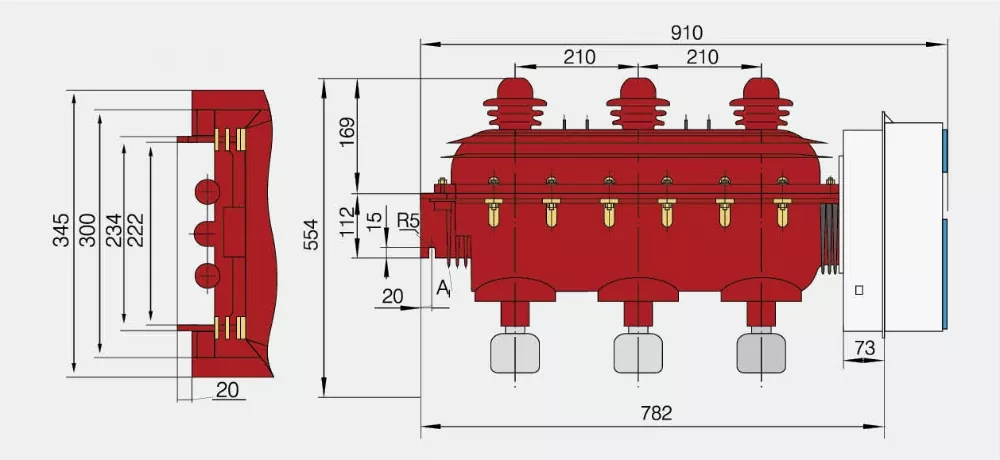

Diagram met productafmetingen

12kV Indoor SF6 Load Break Switch

Technische parameters

Projectnaam

Parameterwaarde

Nominale spanning

12 kV

Nominale frequentie

50 Hz

Nominale stroom

630 A

Geschatte kortstondige weerstandsstroom van de belastingsschakelaar

20/3 KA/S

Geschatte kortstondige weerstandsstroom van de aardingsschakelaar

20/2 KA/S

De stroomfrequentie van 1 minuut is bestand tegen spanning

42/48KV

Blikseminpuls is bestand tegen spanning

75/85KV

Mechanische levensduur

2000 keer

SF6 nominale gasdruk (overdruk bij 20℃)

0,04-0,05 MPa

Weerstand hoofdcircuit

≤80‌uΩ

Snelheid bij openen en sluiten

≥ 2,6 m/s

Schakelsynchronisatie (openen en sluiten)

≤ 6

SF6-gaslekkage

≤ 0,01

Zekering Technische parameters

Model

Nominale spanning

Nominale stroom van de zekering

Nominale stroom van het zekeringselement

SDLAJ

12kv

40A

6,3/10/16/20/25/31,5/40

SFLJ

12kv

100A

50/63/71/80/100

SKLAJ

12kv

125A

125

Hottags: 12kV SF6 lastscheidingsschakelaar voor binnen, SF6 lastscheidingsschakelaar, lastscheidingsschakelaar voor binnen
