12KV buitenschakelaar

12KV buitenschakelaaris ontworpen voor betrouwbare isolatie van middenspanningssystemen onder nullastomstandigheden. Het heeft een verticale structuur met enkele breuk met stabiele mechanische prestaties en een duidelijke openingsafstand, waardoor veilig onderhoud en inspectie van distributielijnen en onderstations wordt gegarandeerd.

Deze serie buitenscheiders wordt veel gebruikt in stroomnetwerken van 10 kV–15 kV. De structuur integreert een stijf basisframe, zeer sterke steunisolatoren en een geleidend messysteem van het mestype. Met een versterkt zelfvergrendelend mechanisme zorgt het voor een stabiele werking, zelfs bij sterke wind, vervuiling en temperatuurschommelingen.

Structurele voordelen

• Ontwerp met verticale opening met enkele onderbreking en duidelijke mechanische actie
• Messchakelaarcontactsysteem voor betrouwbare elektrische scheiding
• Zelfsluitende structuur om onbedoelde bediening te voorkomen
• Isolatieontwerp tegen vervuiling voor ruwe buitenomgevingen
• Optionele configuraties voor verschillende stroomwaarden en installatiebehoeften

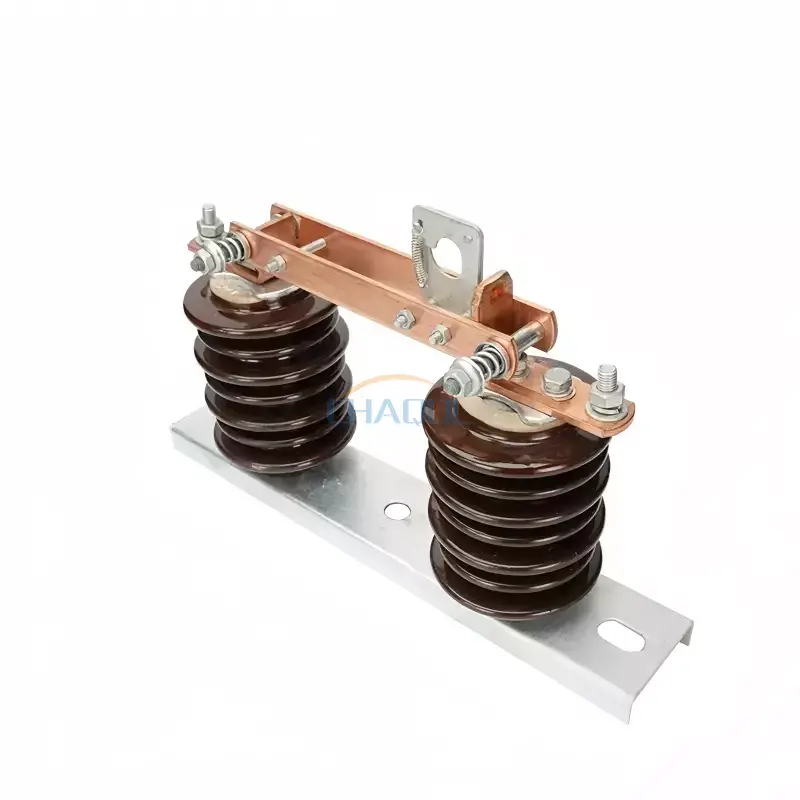

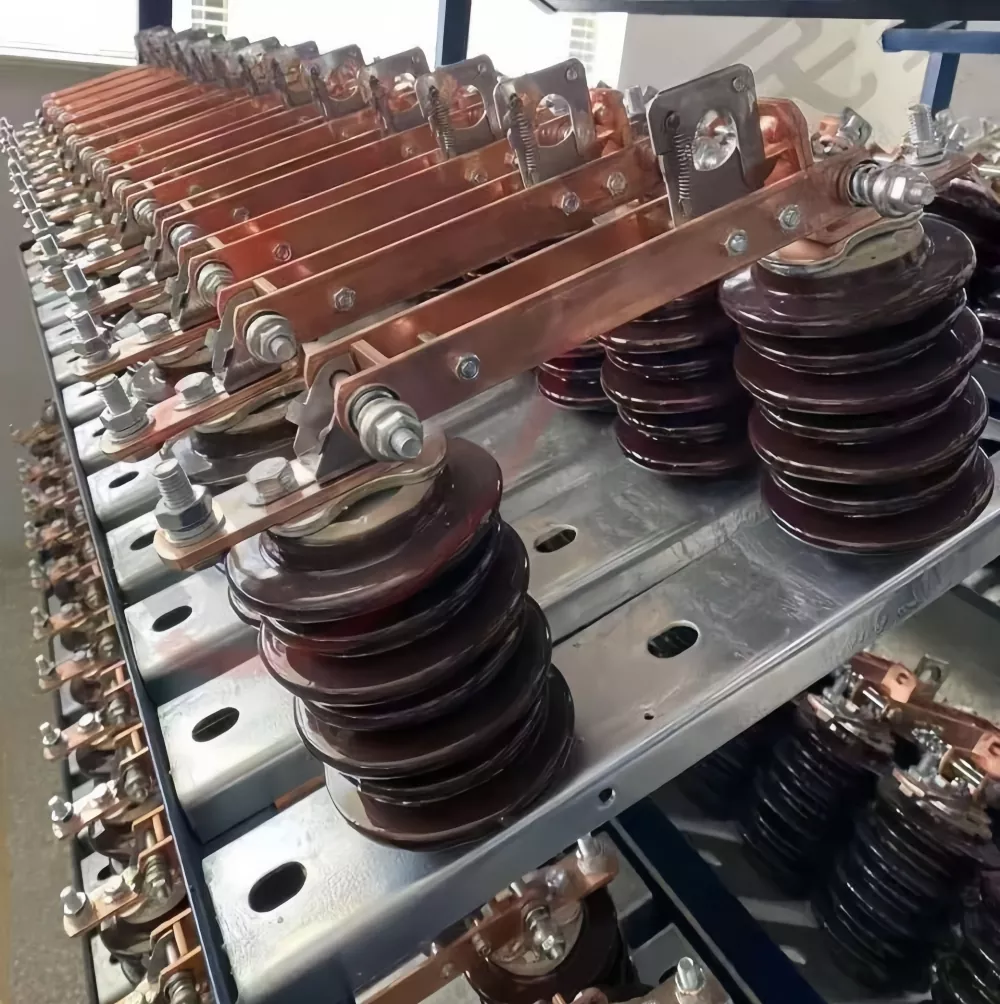

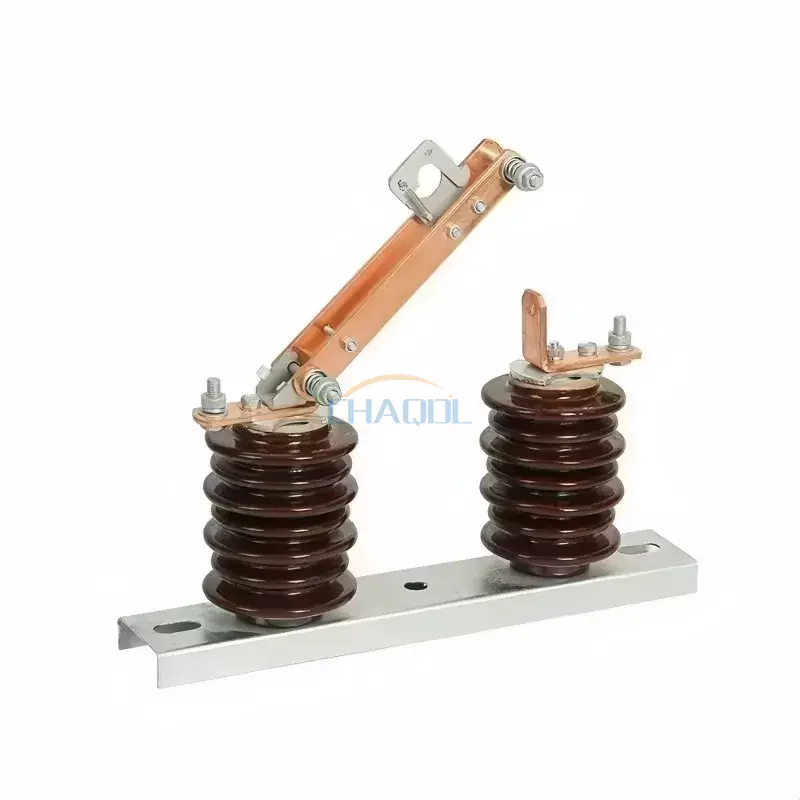

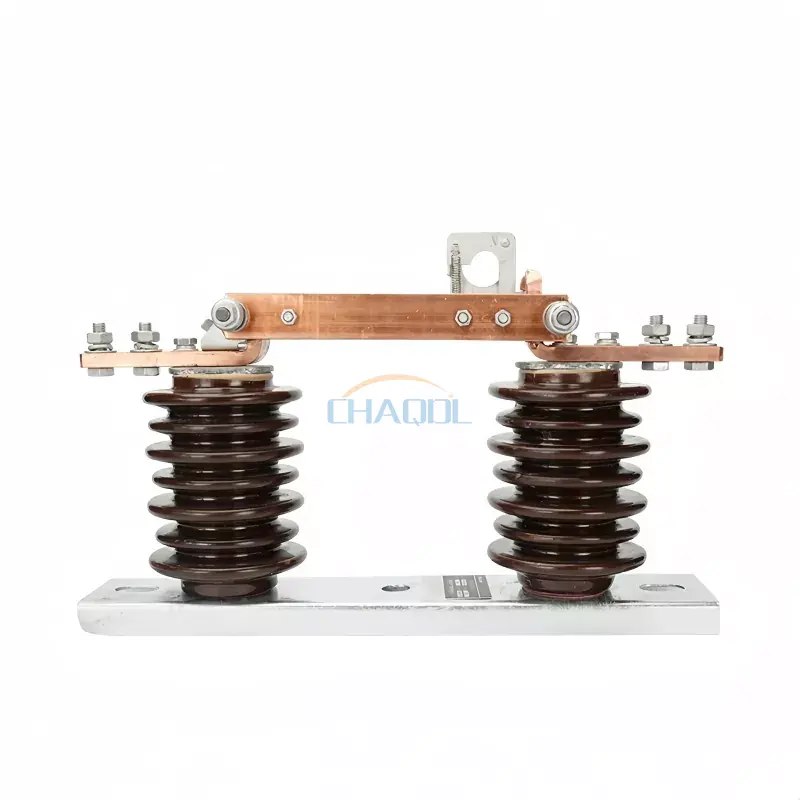

Productfoto's

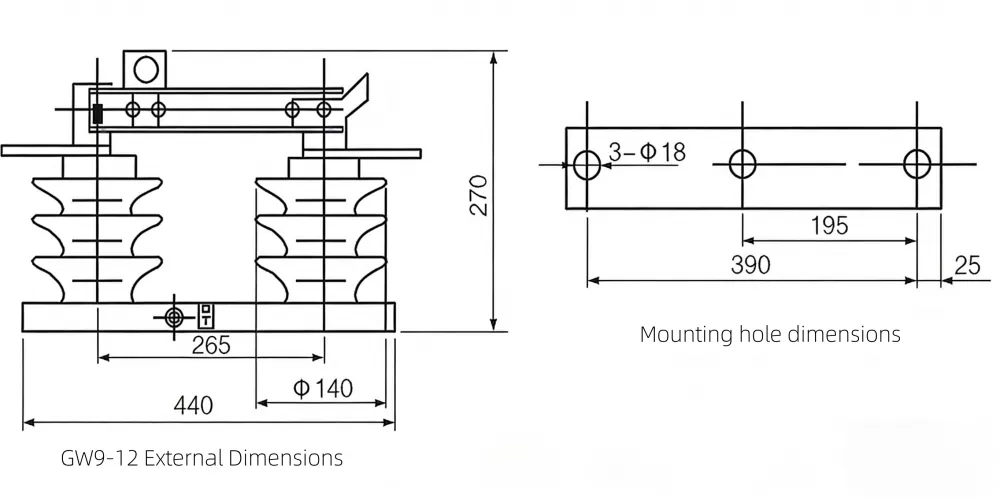

Productafmetingen diagram

Technische parameters

Werkingsprincipe

Het werkingsmechanisme hiervan12KV buitenschakelaaris gebaseerd op een handmatige isolatiehaakstok. Tijdens bedrijf grijpt de haakstok in op de vergrendeling, waardoor de roterende as en het geleidende mes worden aangedreven. Bij het openen wordt het zelfvergrendelende mechanisme vrijgegeven, waardoor het mes naar een volledig geïsoleerde positie kan draaien. Tijdens het sluiten wordt het mechanisme automatisch opnieuw ingeschakeld en vergrendeld, waardoor een stabiele contactdruk en een veilige elektrische continuïteit worden gegarandeerd wanneer dat nodig is.

Het ontwerp zorgt voor een duidelijke scheiding tussen actieve en geïsoleerde toestanden, waardoor het operationele risico wordt verminderd en de onderhoudsveiligheid voor distributiebedrijven wordt verbeterd.

Toepassingsscenario's

• 10kV- en 15kV-distributienetwerken
• Stedelijke en landelijke onderstations
• Industriële stroomisolatiesystemen
• Onderhoudssecties voor bovengrondse lijnen
• Aansluitpunten voor hernieuwbare energienetwerken

Vergelijking met soortgelijke producten

Veelgestelde vragen

1. Wat is de belangrijkste functie van deze scheidingsschakelaar?

Het wordt gebruikt om elektrische circuits in 10 kV-15 kV-voedingssystemen te isoleren wanneer er spanning is maar geen belastingsstroom, waardoor veilig onderhoud en inspectie van apparatuur en transmissielijnen wordt gegarandeerd.

2. Kan de 12KV buitenscheidingsschakelaar onder belasting worden gebruikt?

Nee. Dit type schakelaar is alleen ontworpen voor onbelast gebruik. Schakelen onder belasting kan de contacten beschadigen en de veiligheid van het systeem in gevaar brengen.

3. Voor welke omgevingen is het geschikt?

Het product is ontworpen voor buitenstations, industriële distributiesystemen en gebieden met hoge vervuilingsniveaus, vochtigheid of temperatuurschommelingen.

4. Welke bedieningsmethoden zijn beschikbaar?

Het ondersteunt zowel handmatige bediening met behulp van een isolerende haakstok als optionele motoraangedreven bediening, afhankelijk van de projectvereisten.

5. Hoe zorgt het voor een veilige werking?

Het interne zelfvergrendelende mechanisme en de duidelijke mechanische isolatiestructuur helpen onbedoeld schakelen te voorkomen, waardoor de operationele veiligheid en betrouwbaarheid worden verbeterd.

6. Welk onderhoud is nodig?

Routinematige inspectie van contacten, isolatieoppervlakken en mechanische verbindingen wordt aanbevolen. Het ontwerp vermindert de onderhoudsfrequentie onder normale bedrijfsomstandigheden.
