Hoogspanningsbelastingsschakelaar voor binnen

Model:FZN25-12/FZR25-12D

Anqiang Power is een Chinese fabrikant van hoogspanningsbelastingsschakelaars voor binnenshuis. Onze lastschakelaars zijn voorzien van een uniek ontwerp van de transmissiestructuur, waarbij de boogdovende kamer alleen bestand is tegen hoge spanning tijdens de sluitings- en openingsmomenten. Daarom zijn ze compact en licht van gewicht, waardoor gelijktijdige werking van zowel het isolatiecontact als het boogdovende contact mogelijk is.

Stuur onderzoek

Productomschrijving

Anqiang-krachtpresenteert de FZN25- en FZRN25-serie, de volgende generatiehoogspanningsbelastingsschakelaars voor binnenshuisvoor 12 kV, 50 Hz ringhoofdeenheden (RMU). Ontworpen met eendirect werkend scheidingscontact gekoppeld aan een vacuümonderbreker, deze schakelaars leverenboogvrij maken/breken van belastingen robuustkortsluitbeveiliging(voor FZRN25). Of u nu een onderstation voor nutsvoorzieningen, een verzamelkast voor windenergie of een industriële installatie exploiteert, onze FZN25/FZRN25-serie zorgt voor betrouwbare belastingcontrole en veiligheid.

FZN25 versus FZRN25: Welk model past bij uw transformator- en RMU-toepassing?

FZN25-12D/T630-20

Pure belastingschakelaar

✓ Nominale stroom:630A
✓ Kortsluitonderbreking:Geen (geen zekering)
✓ Beste voor:Kabellusschakeling, RMU-hoofdschakelaar, frequente belastingscycli
✓ Typisch gebruik:Schakelen tot 1250kVA nullasttransformator

FZRN25-12D/T125-31,5

Zekeringcombinatieapparaat

✓ Nominale stroom:125A (belasting) / 31,5kA (fout)
✓ Kortsluitonderbreking:31,5kA (zekering SDLAJ-12)
✓ Beste voor:Primaire bescherming transformator, foutisolatie tot 31,5 kA
✓ Overdrachtsstroom:2000A (soepele coördinatie van zekeringlastschakelaars)

📍 Sollicitatie- en selectiegids: scenario's uit de echte wereld

✅ Scenario 1: 12kV Ring Main Unit (RMU) als inkomende/lusschakelaar
GebruikFZN25als hoofdlastscheidingsschakelaar. Het verwerkt 630A lusstroom en sluit en opent het ringnetwerk. Geïntegreerde aardingsschakelaar zorgt voor een veilige aarding tijdens onderhoud.

✅ Scenario 2: Beveiliging van transformatorvoedingen (bijv. 1000 kVA, 1250 kVA)
KiezenFZRN25. De zekering (SDLAJ-12) verhelpt fase-naar-fase- en aardfouten tot 31,5 kA, terwijl de vacuümbelastingsschakelaar normale belastingsstroom tot 125 A aankan. Perfect voorwind/zonne-opvangkastenEncompacte onderstations.

✅ Scenario 3: Schakelen van nullasttransformator (≤1250kVA)
Zowel de FZN25 als de FZRN25 kunnen nullasttransformatoren uitschakelen dankzij het hoge diëlektrische herstel van de vacuümonderbreker. Als u echter frequente kortsluitfouten verwacht, geef dan altijd de voorkeurFZRN25.

📋 Technische specificaties

Projectnaam	Parameterwaarde
Projectnaam	FZN25-12D/T630-20	FZRN25-12D/T125-31,5
Nominale spanning	12 kv
Nominale frequentie	50 Hz
Nominale dynamische stabiliteitsstroom	50 K.A	—
Nominale actieve belastingsbreekstroom	630 A	125 A
Nominale breekstroom met gesloten lus	630 A	125 A
Nominale laad- en breekstroom van de kabel	10 A
Uitschakelen van een onbelaste transformator (capaciteit)	1250 KVA
Nominale kortsluitbreekstroom	—	31,5 KA
Nominale overdrachtsstroom	—	2000 EEN
Zekering model	—	SDLAJ-12
Impact energie-output	—	2-5 J (gemiddeld)
Nominale kortsluitstroom	50 K.A
Nominale dynamische stabiliteitsstroom van de aardingsschakelaar	50 K.A
Aardingsschakelaar 2S, thermisch stabiele stroom	20 K.A
Nominale spanning hulpcircuit	AC/DC220,110
Mechanische levensduur	10.000 keer

📐 Overzichtstekeningen en uitsplitsing van componenten

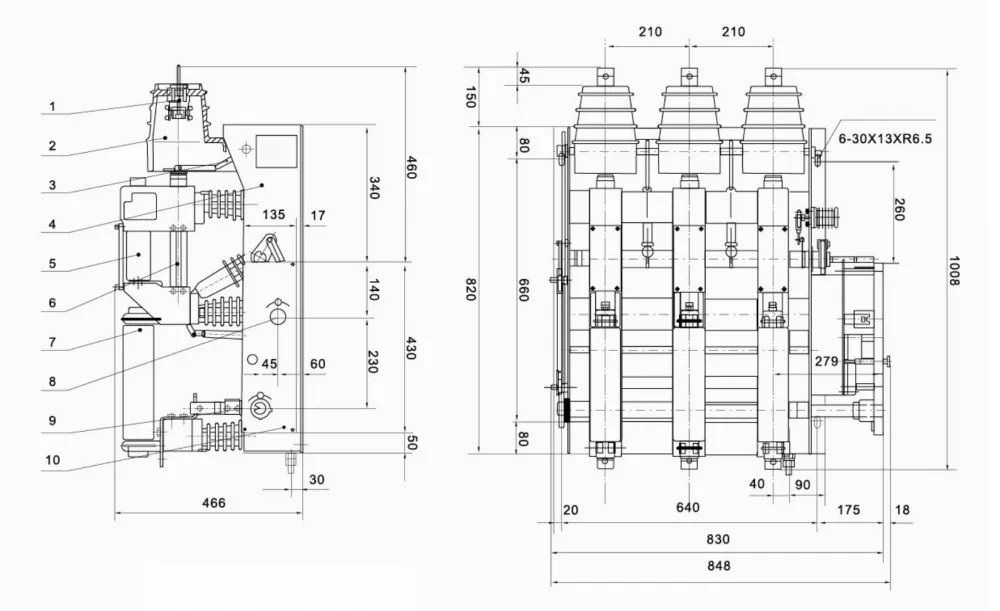

FZRN25-12D– 1. Stationair contact, 2. Isolatiedeksel, 3. Klep, 4. Frame, 5. Vacuümonderbreker, 6. Geleidende cilinder, 7. Zekering, 8. Energieopslagschacht, 9. Aardingsschakelaarschacht, 10. Bedieningspaneel.

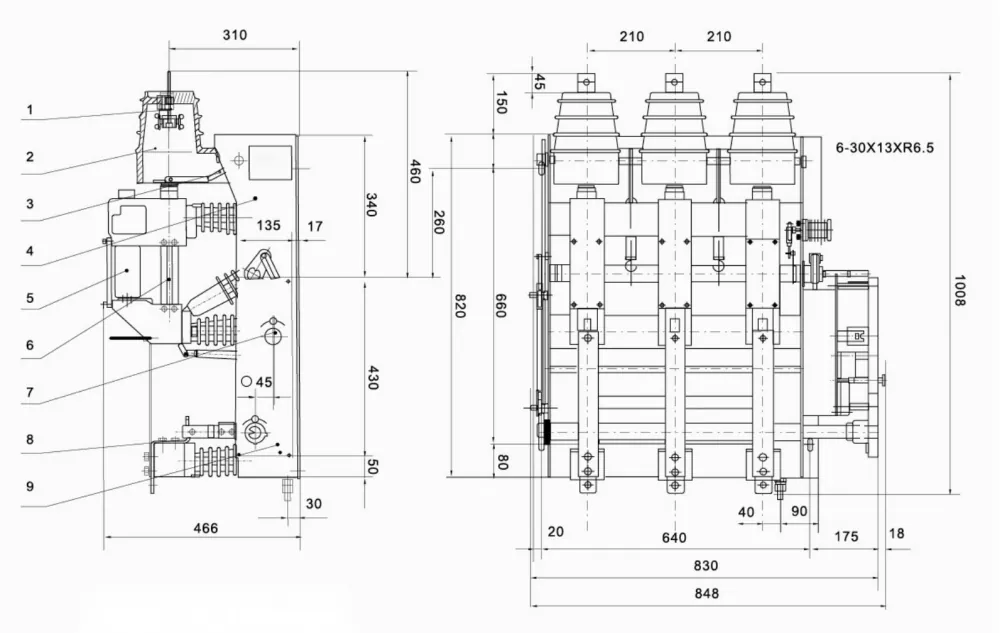

FZN25-12D– dezelfde robuuste constructie, maar zonder zekeringhouder. Direct werkend scheidingscontact + vacuümonderbreker zorgen voor een veilige belastingschakeling.

Beide modellen zijn compatibel metKYN28-12, HXGN-12 en modulaire RMU-behuizingen. Optioneel elektromotormechanisme beschikbaar voor SCADA-integratie op afstand. Neem contact met ons op voor CAD-tekeningen (DXF/PDF).

🏭 Waarom Anqiang Power? – Uw betrouwbare partner voor 12kV lastschakelaars

Fabriek direct– Geen tussenpersoon, betere prijs en doorlooptijd (15-25 dagen).
Type getest– GB3804, IEC 60265-1, volledig gecertificeerd.
Maatwerk klaar– Elektrische bediening, hulpschakelaars, speciale vergrendelingen.
Globale referenties– Geleverd aan Zuidoost-Azië, het Midden-Oosten, Afrika, Zuid-Amerika.

📌 Echte projectreferenties:

✅ Filippijnen– Meer dan 200 eenheden FZN25-12D/T630-20 geleverd aan een nutsbedrijf in Metro Manila voor RMU-kastupgrades (2024-2025).

✅ Vietnam– 150 sets FZRN25-12D/T125-31.5 ingezet in verzamelkasten voor zonneparken (provincie Binh Thuan, 50MW-project).

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen FZN25 en FZRN25?
A: FZN25 is een pure lastschakelaar (max. 630A, geen interne zekering). FZRN25 is een zekeringcombinatieapparaat (lastschakelaar + zekering) dat kortsluitstromen tot 31,5 kA kan onderbreken. Gebruik FZRN25 als u kortsluitbeveiliging van een transformator nodig heeft.

Vraag 2: Wat betekent “nominale overdrachtsstroom” op FZRN25?
A: Overdrachtstroom (2000A) is de maximale stroom die de lastschakelaar kan onderbreken wanneer de zekeringtrekker wordt geactiveerd. Boven deze waarde onderbreekt alleen de zekering de fout. De FZRN25 van Anqiang Power zorgt voor een betrouwbare coördinatie.

Vraag 3: Kan ik een elektrische aandrijving installeren op de FZN25/FZRN25?
A: Ja, beide ondersteunen elektrische bediening met AC/DC 110V of 220V. Perfect voor afstandsbedieningen en SCADA-systemen.

Vraag 4: Wat is de mechanische levensduur van deze lastschakelaars?
A: 10.000 handelingen onder normale gebruiksomstandigheden, dankzij de afgedichte vacuümonderbreker en het robuuste veermechanisme.

Vraag 5: Verstrekt u monsters vóór bulkbestelling?
EEN: Absoluut. Pre-productiemonsters zijn beschikbaar met een levertijd van 7-10 dagen. We ondersteunen ook fabrieksgetuigentests.

📩 Een oplossing of prijslijst op maat nodig?

Vertel ons uw nominale stroom, type bediening (handmatig/elektrisch) en transformatorcapaciteit. Wij zullen binnen 24 uur antwoorden.
