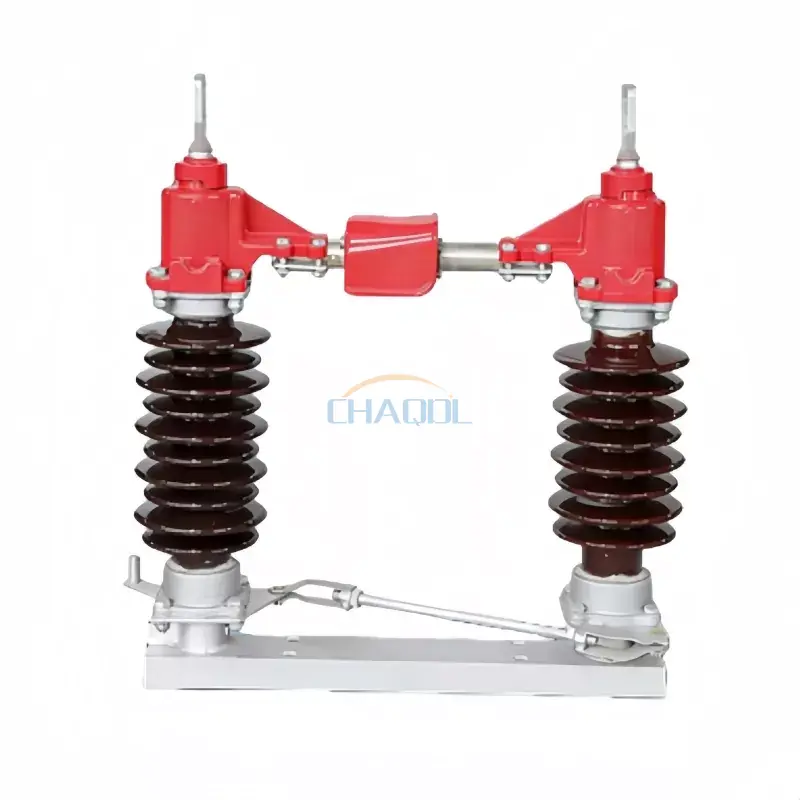

DeHoogspanningsschakelaar voor buitenis ontworpen voor betrouwbare circuitisolatie in wisselstroomsystemen voor buitengebruik, variërend van 40,5 kV tot 220 kV. Het wordt veel toegepast in onderstations, transmissielijnen en schakelstations waar zichtbare isolatie en mechanische veiligheid vereist zijn onder hoogspanningsomstandigheden.

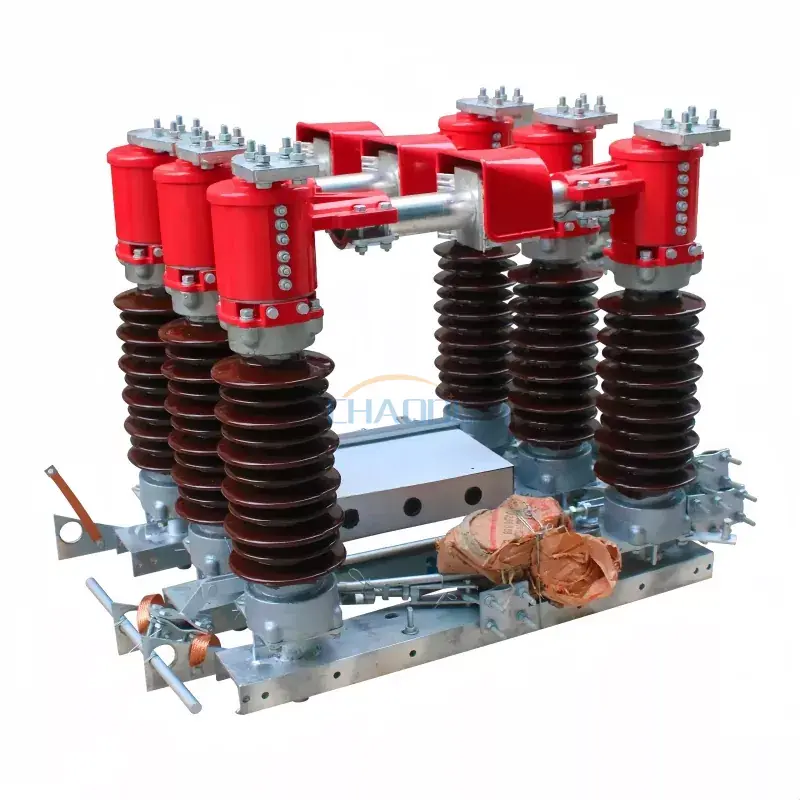

Deze GW4-serie is ontworpen met een robuuste openluchtstructuur, die een stabiele werking garandeert onder barre weersomstandigheden zoals zware regen, ijs, windbelasting en omgevingen met vervuiling. Het ondersteunt zowel handmatige als gemotoriseerde werkingsmodi, waardoor flexibiliteit wordt geboden voor verschillende netautomatiseringsniveaus.

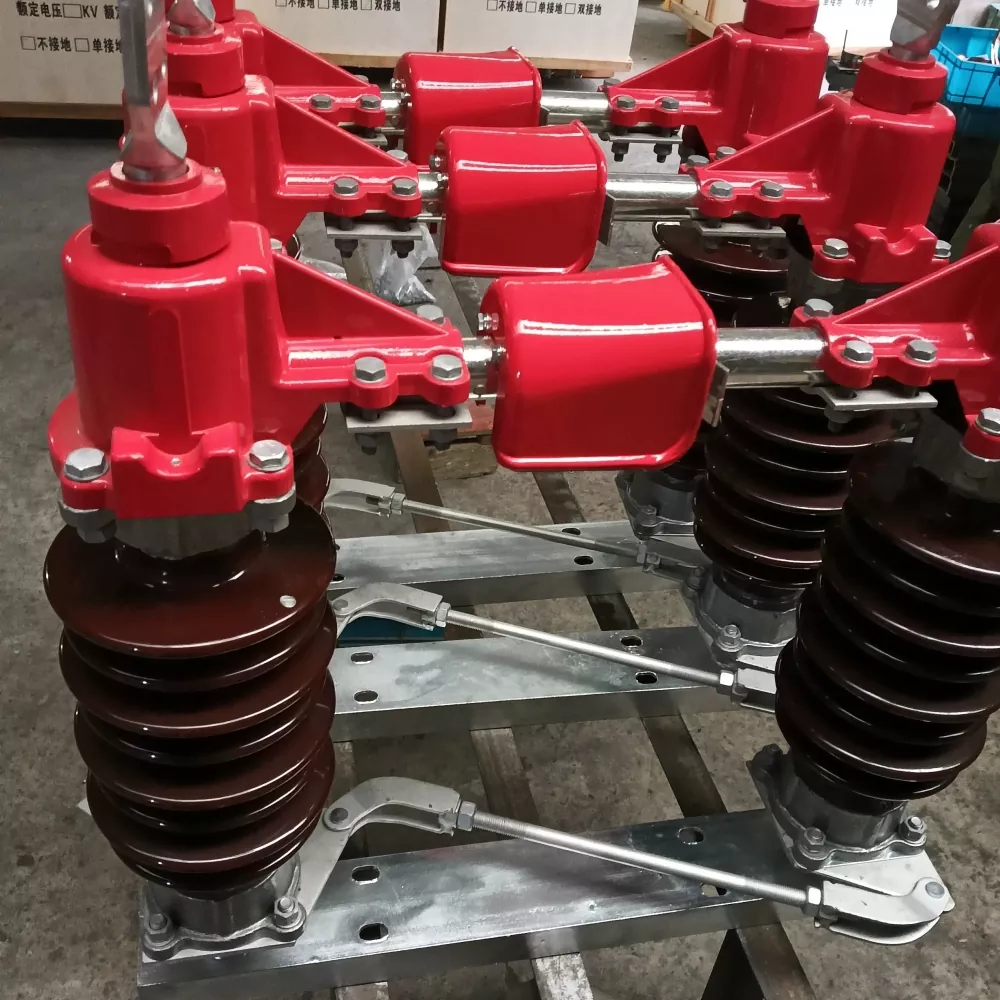

De schakelaar heeft een horizontale roterende bladstructuur met porseleinen isolatoren, geleidende buizen en een zeer sterk gegalvaniseerd stalen basisframe. Het mechanische koppelingssysteem zorgt voor een gesynchroniseerde driefasige werking, waardoor het risico op verkeerde uitlijning tijdens het schakelen wordt verminderd.

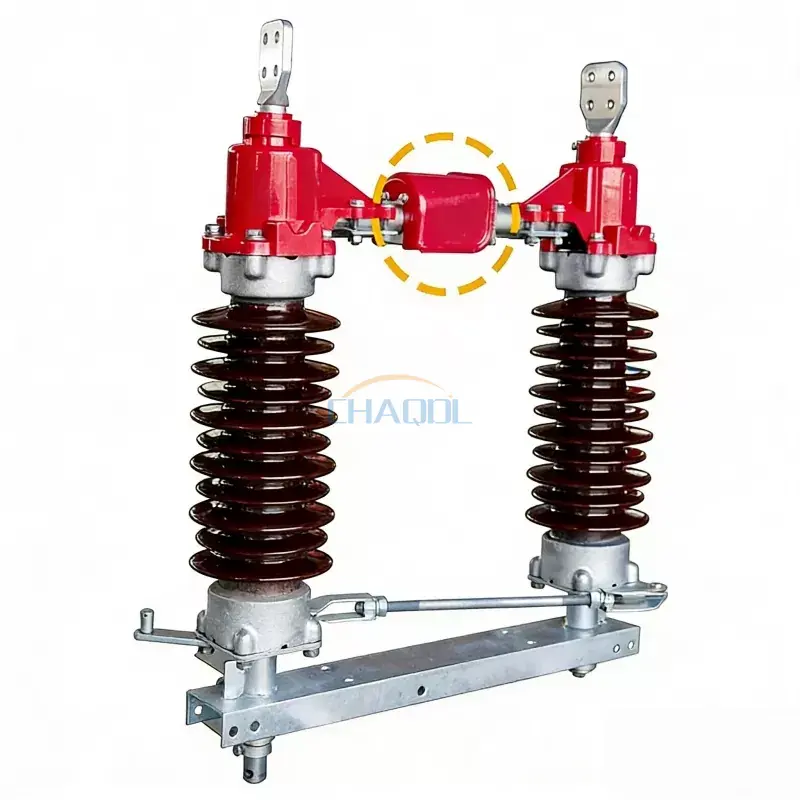

Vergeleken met traditionele isolatoren is dit het gevalHoogspanningsschakelaar voor buitenverbetert de uniformiteit van de contactdruk en vermindert oxidatie bij de geleidende verbindingen, waardoor de levensduur bij langdurige buitentoepassingen aanzienlijk wordt verlengd.
|
Projectnaam |
Parameterwaarde |
||||||
|
Nominale spanning |
40,5KV |
72,5KV |
126KV |
||||
|
Nominaal isolatieniveau |
De stroomfrequentie van 1 minuut is bestand tegen spanning |
95/115KV |
140/160KV |
230/245KV |
|||
|
Blikseminpuls is bestand tegen spanning |
185/215KV |
325/375KV |
550/630 kv |
||||
|
Nominale frequentie |
50 Hz |
||||||
|
Nominale stroom |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Geschatte korte tijd is bestand tegen stroom |
16/20/31,5kA |
31,5/40kA |
50kA |
||||
|
Nominale piekstroom |
40/50/63kA |
80/100kA |
125kA |
||||
|
Nominale kortsluitduur |
4/2s |
||||||
|
Nominale mechanische eindbelasting |
Horizontale longitudinale belasting |
750N |
1000N |
||||
|
Horizontale zijdelingse belasting |
500N |
750N |
|||||
|
Verticale kracht |
750N |
1000N |
|||||
|
Mechanische levensduur |
2000 keer |
||||||
|
Handmatig bediend mechanisme |
Zonder aarding |
CS11(F) |
|||||
|
Enkele aarding |
CS 8-6D(F) |
||||||
|
Dubbele aarding |
Hoofdmes CS14G, grondmes CS11 |
||||||
|
Spanning stuurcircuit |
Wisselstroom 220/380, gelijkstroom 220 |
||||||
|
Motoraangedreven bedieningsmechanisme |
Model |
CJ5/CJ6 |
|||||
|
Motorspanning |
AC220/380，DC220 |
||||||
|
Spanning stuurcircuit |
AC220，DC220 |
||||||
|
Openingstijd (van de stroomonderbreker) |
6±1s |
||||||
|
Productgewicht |
Niet gegrond |
360 kg |
500 kg |
700 kg |
|||
|
Enkele aarding |
410 kg |
600 kg |
800 kg |
||||
|
Dubbele aarding |
460 kg |
700 kg |
900 kg |
||||

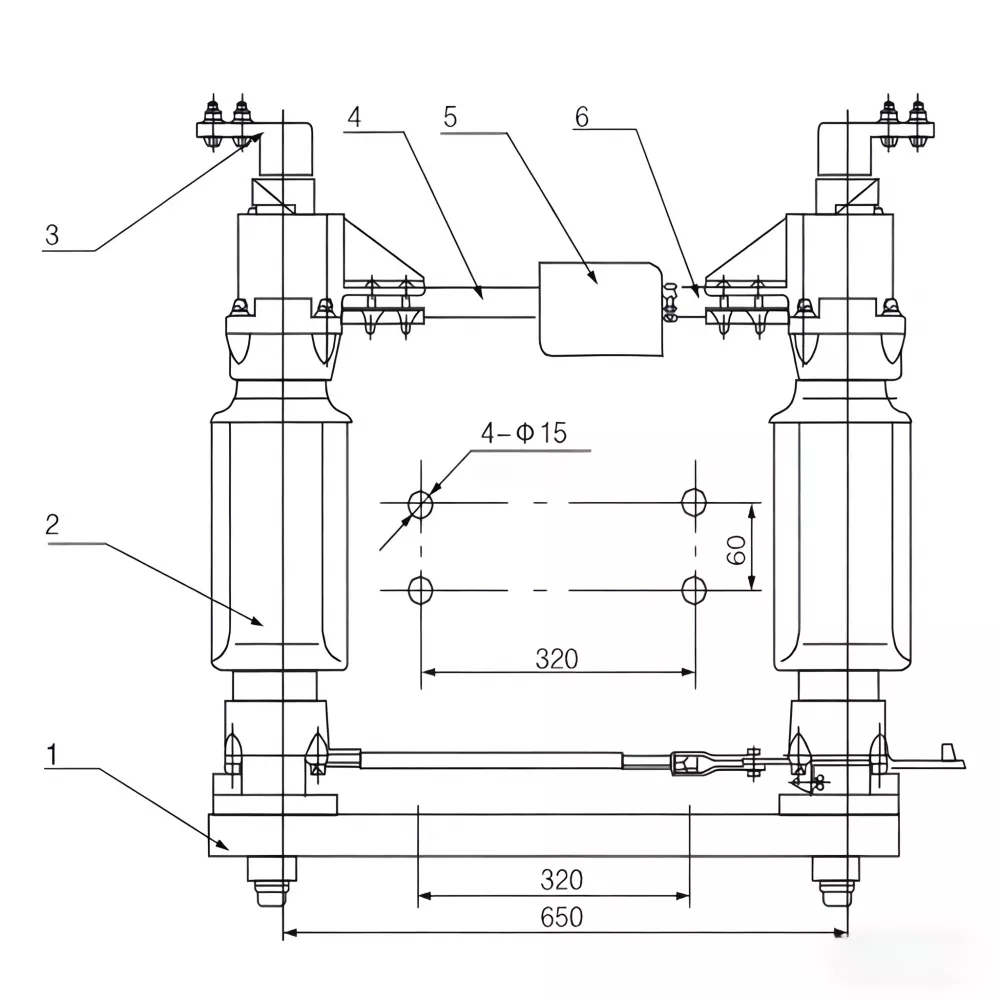

Structureel overzicht van de GW4-serie
1. Basis
2. Ondersteuningsisolator
3. Draadaansluiting
4. Stationaire geleidende buis
5. Vierkante waterafdekking
6. Beweegbare geleidende buis

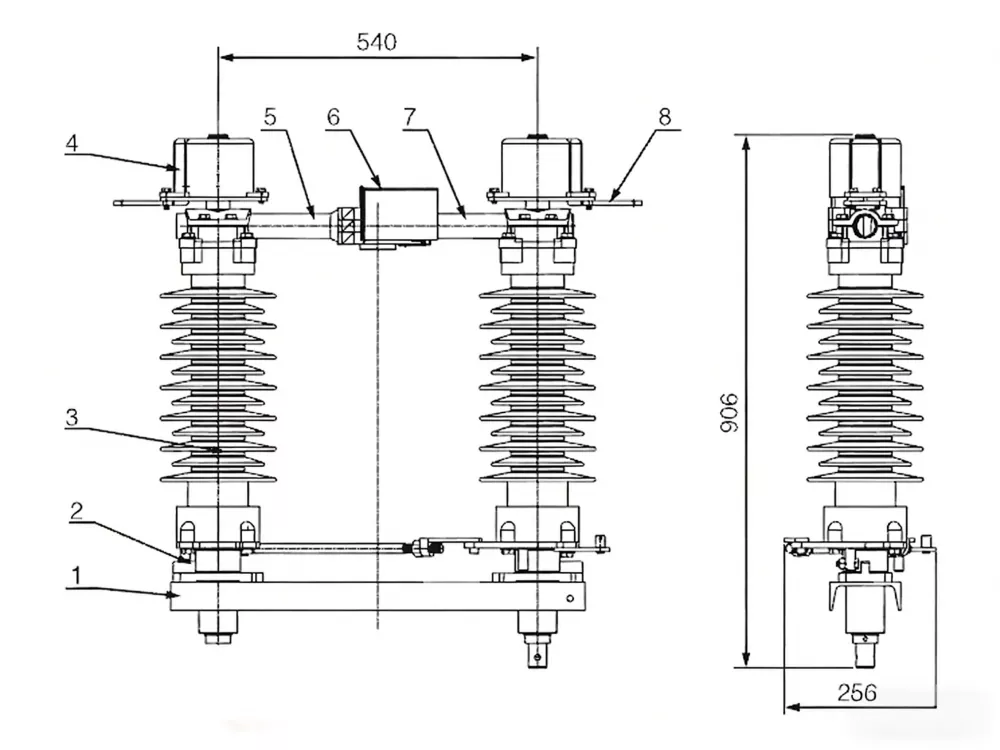

Enkelpolige configuratie
1. Stalen kanaalbeugel
2. Steunbasis
3. Isolatiepaal
4. Rechter uitlaataansluiting
5. Geleidende staaf met cilindrisch uiteinde
6. Regenhoes
7. Maak contact met de geleidende staaf
8. Linker uitlaataansluiting

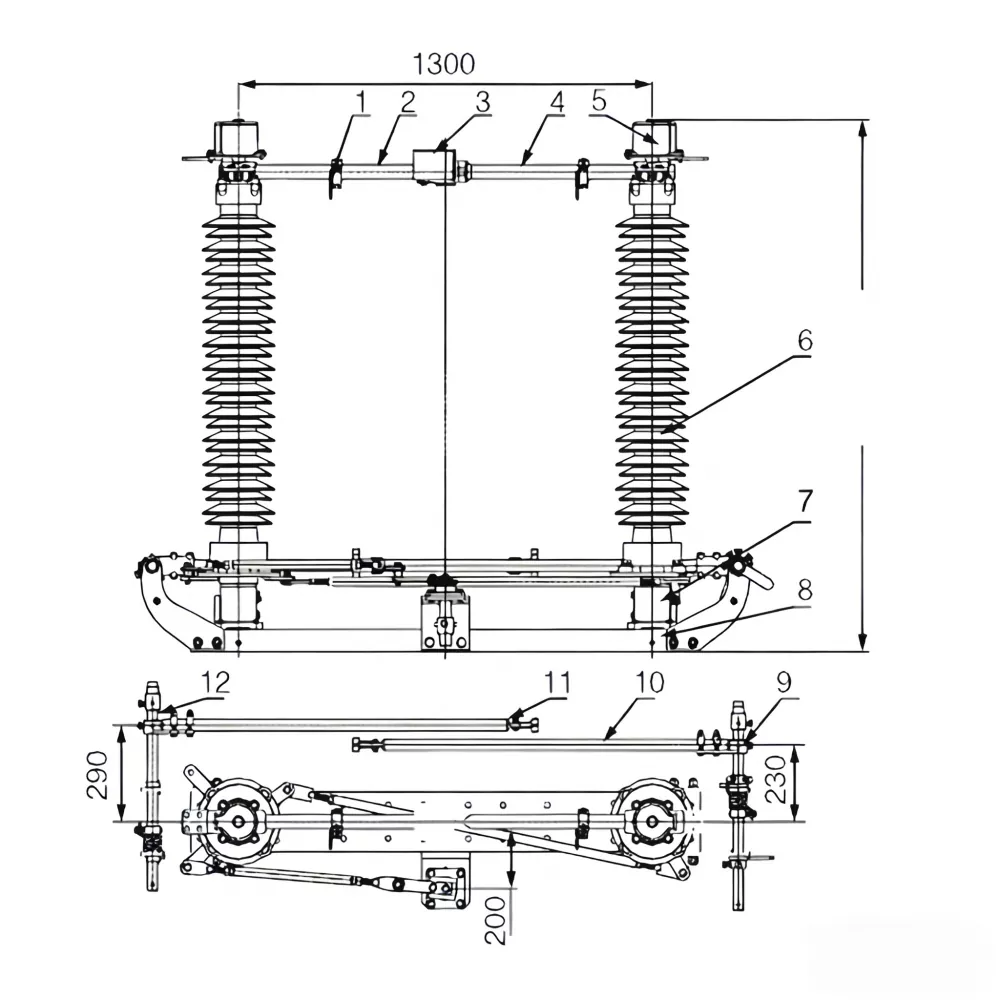

126kV hoogspanningsstructuur
1. Aardingsschakelaar vast contact
2. Maak contact met de geleidestang
3. Roestvrijstalen regenhoes
4. Cilindrische geleidende staaf
5. Flexibel aansluitklemmenblok
6. Isolerende ondersteuning
7. Lagerhuis
8. Montage basisframe
9. Rechter aardingsschakelaar
10. Stalen buis voor aardingsschakelaar
11. Aardingsschakelaar bewegend contact
12. Linker aardingsschakelaar
| Vergelijkingsitem | GW4-serie hoogspanningsschakelaar voor buiten | Conventionele marktproducten |
| Structurele stabiliteit | Versterkte stalen basis met gesynchroniseerde driefasige koppeling | Onafhankelijke fasewerking met hoger risico op verkeerde uitlijning |
| Neem contact op met Prestaties | Geoptimaliseerde geleidende buis met verminderde oxidatieweerstand | Standaard koperen contact gevoelig voor langdurige slijtage |
| Weerbestendigheid | Ontworpen voor omgevingen met regen, ijs, wind en vervuiling | Beperkte bescherming tegen barre buitenomstandigheden |
| Bedrijfsmodus | Ondersteunt handmatige en motoraangedreven bediening | Meestal handmatige systemen |
| Onderhoudsvereiste | Onderhoudsarm met lange inspectie-intervallen | Regelmatig onderhoud vereist |
De Outdoor High Voltage Disconnect Switch wordt veel gebruikt in:
Een juiste uitlijning van de roterende as en de steunstructuur van de isolator is van cruciaal belang om een soepele mechanische werking te garanderen. Het basisframe moet veilig worden geaard en het bedieningsmechanisme moet worden getest voordat het wordt ingeschakeld om veilige schakelprestaties onder belastingvrije omstandigheden te garanderen.
Vraag 1: Wat is de belangrijkste functie van deze hoogspanningsschakelaar voor buiten?
Het biedt zichtbare isolatie van hoogspanningscircuits om veilig onderhoud en systeembediening te garanderen.
Vraag 2: Kan deze schakelaar werken onder zware buitenweersomstandigheden?
Ja, het is ontworpen voor extreme buitenomgevingen, waaronder vervuiling, regen, ijs en windbelasting.
Vraag 3: Wat maakt de GW4-serie anders dan standaardisolatoren?
Het biedt verbeterde mechanische synchronisatie, sterkere corrosieweerstand en een langere levensduur in vergelijking met conventionele modellen.
Vraag 4: Is gemotoriseerde bediening beschikbaar?
Ja, zowel handmatige als motoraangedreven mechanismen kunnen worden geconfigureerd, afhankelijk van de projectvereisten.
Vraag 5: Welke industrieën gebruiken deze apparatuur vaak?
Het wordt veel gebruikt in krachtoverbrenging, onderstations, hernieuwbare energiesystemen en zware industriële elektrische netwerken.
