40,5KV buitenschakelaar

Model:GW5-40.5

De onafhankelijk ontwikkelde 40,5KV-scheidingsschakelaar voor buitengebruik van Anqiang Power is van het type met dubbele kolom, horizontale onderbreking en centrale opening en kan aan één of beide zijden worden uitgerust met aardingsschakelaars. Het is een hoogspanningsapparaat voor buitenshuis, geschikt voor AC 50 Hz-toepassingen, met nominale spanningsniveaus van 40,5 KV, 72,5 KV en 126 KV. We kunnen het aanpassen volgens tekeningen of klantvereisten.

Stuur onderzoek

Productomschrijving

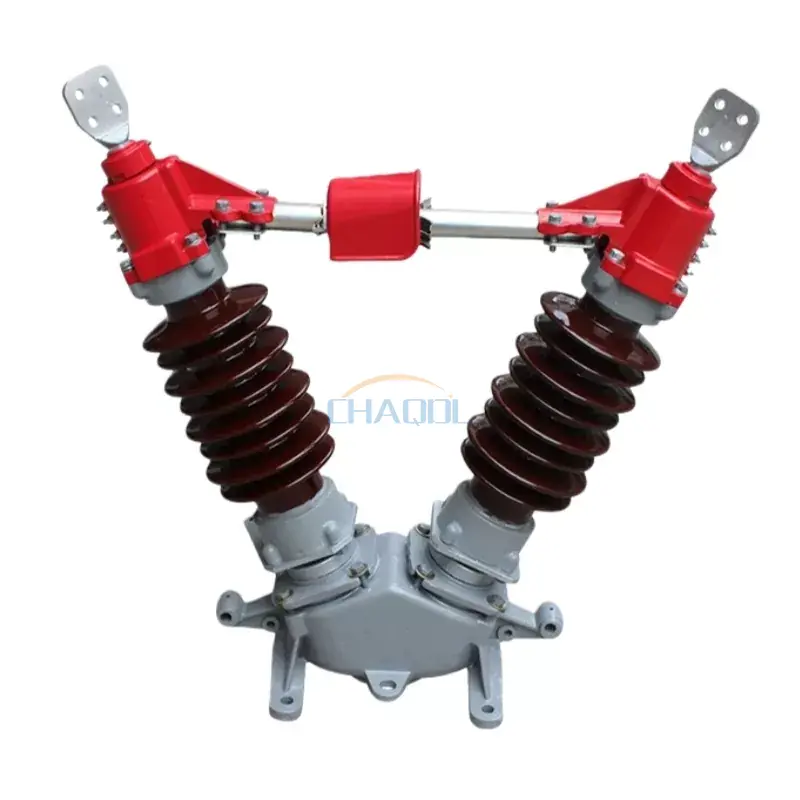

Deze 40,5KV-scheidingsschakelaar voor buitengebruik is van het type met dubbele kolom, V-vormig, horizontaal openend. Elke afzonderlijke pool bestaat uit een basis, steunisolator, aansluitblok en contacten. Deze scheidingsschakelaar is verkrijgbaar in drie typen: ongeaard, enkelgeaard en dubbel geaard. Het beschikt over een mechanische vergrendeling tussen de hoofdas en het aardingsmes, en bevat een hulpschakelaar. De schakelaar kan handmatig of elektrisch worden bediend.

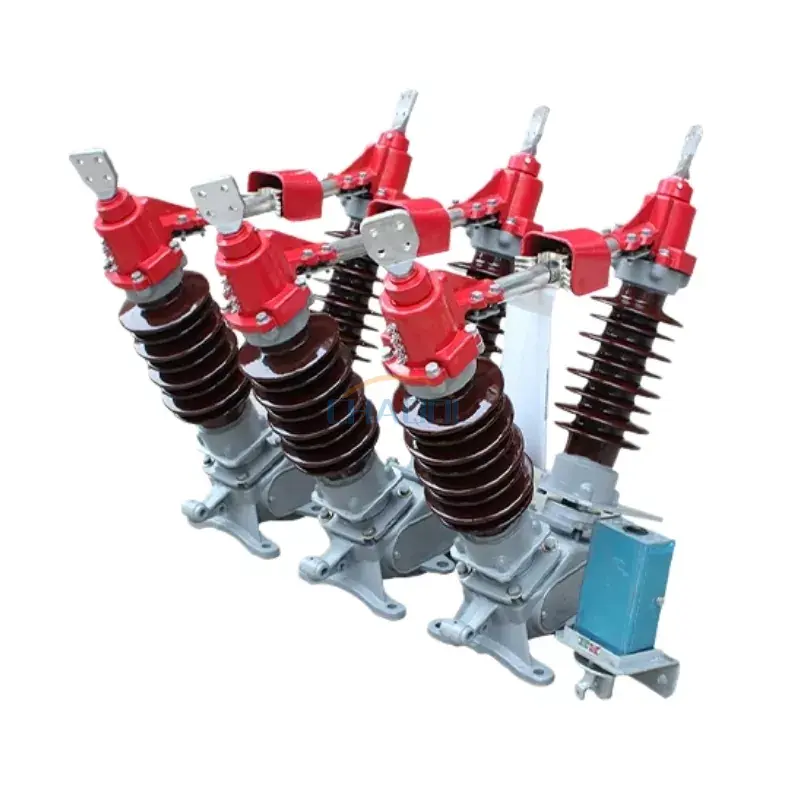

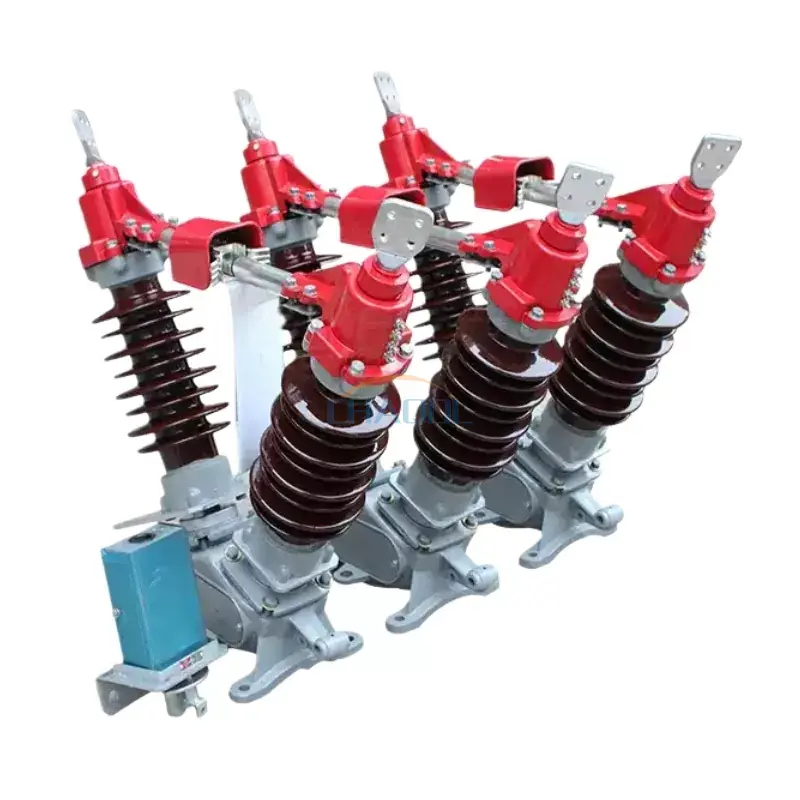

Werkelijke productfoto's

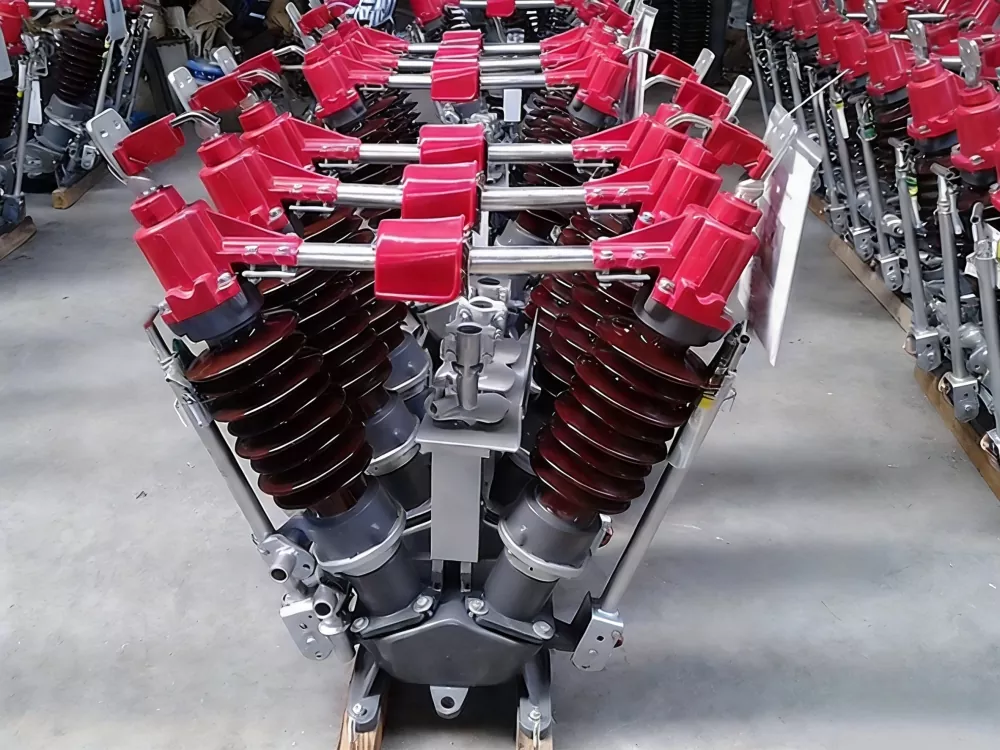

40.5KV Outdoor Disconnecting Switch

Technische parameters

Projectnaam			Parameterwaarde
Nominale spanning			40,5KV	72,5KV			126KV
Nominaal isolatieniveau	De stroomfrequentie van 1 minuut is bestand tegen spanning		95/115KV	140/160KV			230/245KV
	Blikseminpuls is bestand tegen spanning		185/215KV	325/375KV			550/630KV
Nominale frequentie			50 Hz
Nominale stroom			630/1250A	1600A			2000A
Nominale kortsluitduur			4/2s
Nominale mechanische eindbelasting	Horizontale longitudinale belasting		750N	1000N
	Horizontale zijdelingse belasting		500N	750N
	Verticale kracht		750N	1000N
Kruipafstand			1013/1256 mm	1813/2248 mm
Mechanische levensduur			2000 keer
Handmatig bediend mechanisme			CS17，CS17G
Motoraangedreven bedieningsmechanisme		Model	CJ5/CJ6
		Motorspanning	AC220/380，DC220
		Spanning stuurcircuit	AC220，DC220
		Openingstijd (van de stroomonderbreker)	6±1s
Productgewicht		Niet gegrond	360 kg		500 kg	800 kg
		Enkele aarding	390 kg		560 kg	900 kg
		Dubbele aarding	430 kg		620 kg	1000 kg

Diagram met productafmetingen

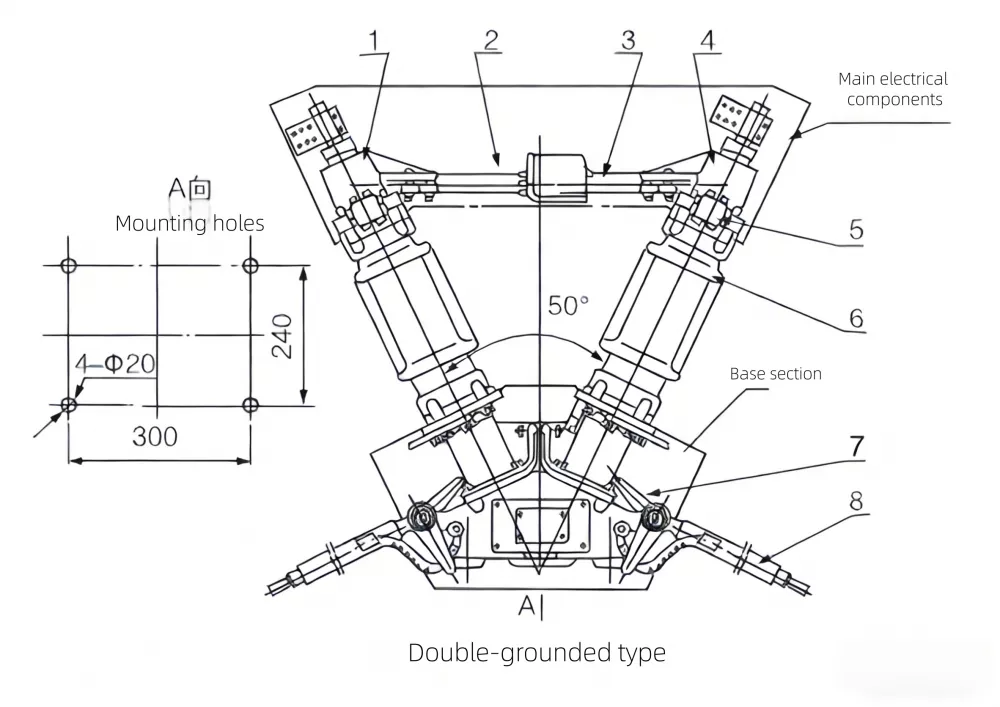

GW5-40.5KV buitenscheidingsschakelaar Afmetingen diagram

40.5KV Outdoor Disconnecting Switch

1.Aansluitblok

2. Hoofdcontactpersoon

3. Hoofdcontactvinger

4. Klemmenblok

5. Aardingscontactvinger

6. Postisolator

7. Begrenzingsplaat

8. Aardingsschakelaar

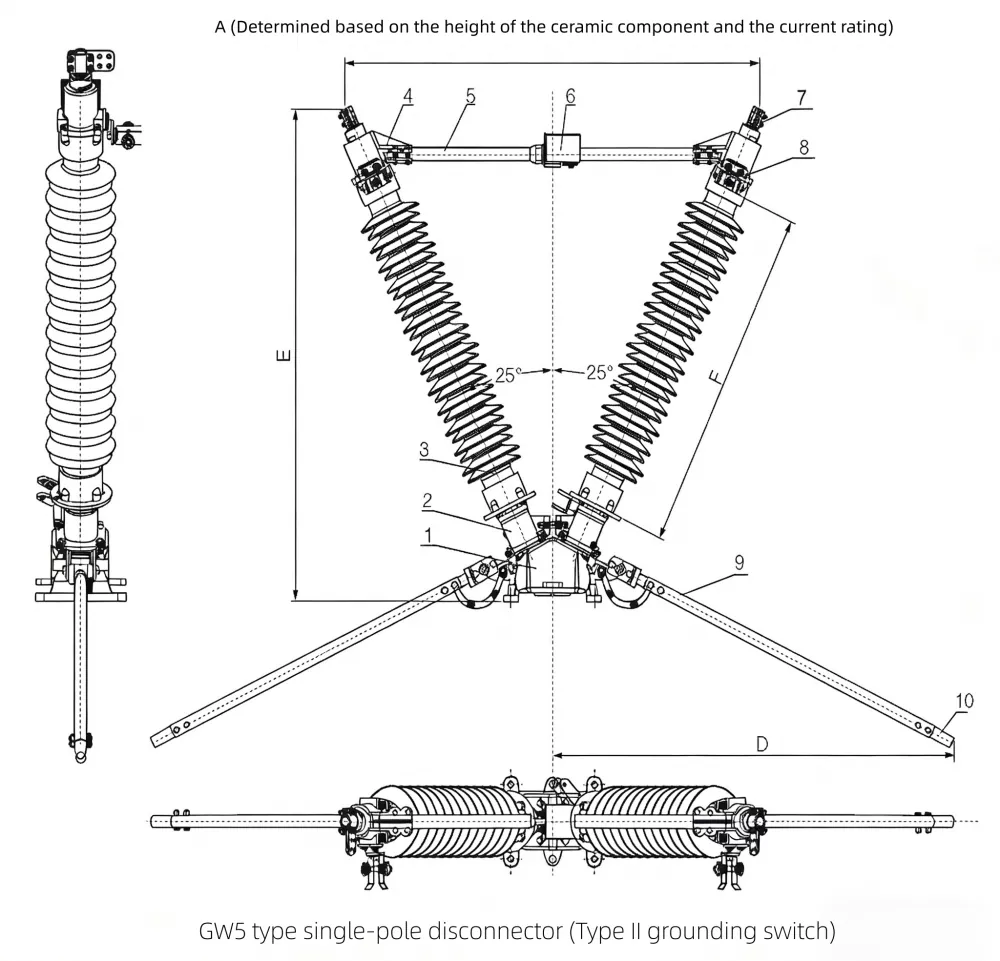

GW5-126 Afmetingen diagram voor buitenschakelaar

40.5KV Outdoor Disconnecting Switch

1. Basis

2. Ondersteuning

3. Isolatiepaal

4. Klemmenblok

5. Geleidende staaf met ronde as

6. Geleidende staaf met vierkante as

7. Aansluitklem

8. Aardingsschakelaar stationair contact

9. Aluminium buis voor aardingsschakelaar

10. Aardingsschakelaarcontact
