Hoogspanningsschakelaar voor binnenshuis

Model:GN19-12

Anqiang Power is een Chinese fabrikant van hoogspanningsschakelaars voor binnenshuis. Deze hoogspannings-scheidingsschakelaar is van het type voor binnenshuis en wordt voornamelijk gebruikt in energiesystemen met een nominale spanning van 12KV en een AC-frequentie van 50Hz of minder, voor het schakelen van stroom onder spanning maar zonder belasting.

Stuur onderzoek

Productomschrijving

Anqiang Power produceert een betrouwbareHoogspanningsschakelaar voor binnenshuisontworpen voor veilige isolatie en circuitscheiding in 12kV-distributiesystemen. De GN19-serie wordt op grote schaal toegepast in schakelruimtes, onderstations en industriële schakelkasten waar zichtbare ontkoppeling en operationele veiligheid vereist zijn. De driepolige structuur zorgt voor een gesynchroniseerde werking en stabiele mechanische prestaties onder herhaalde schakelomstandigheden.

Het apparaat is gebouwd met een stevig basisframe, een roterend asmechanisme, porseleinen paalisolatoren en hooggeleidende koperen schakelbladen. Elk onderdeel is ontworpen om een stabiele contactdruk te behouden en de elektrische weerstand tijdens bedrijf te minimaliseren, waardoor een lange levensduur en betrouwbare schakelprestaties in middenspanningsnetwerken worden gegarandeerd.

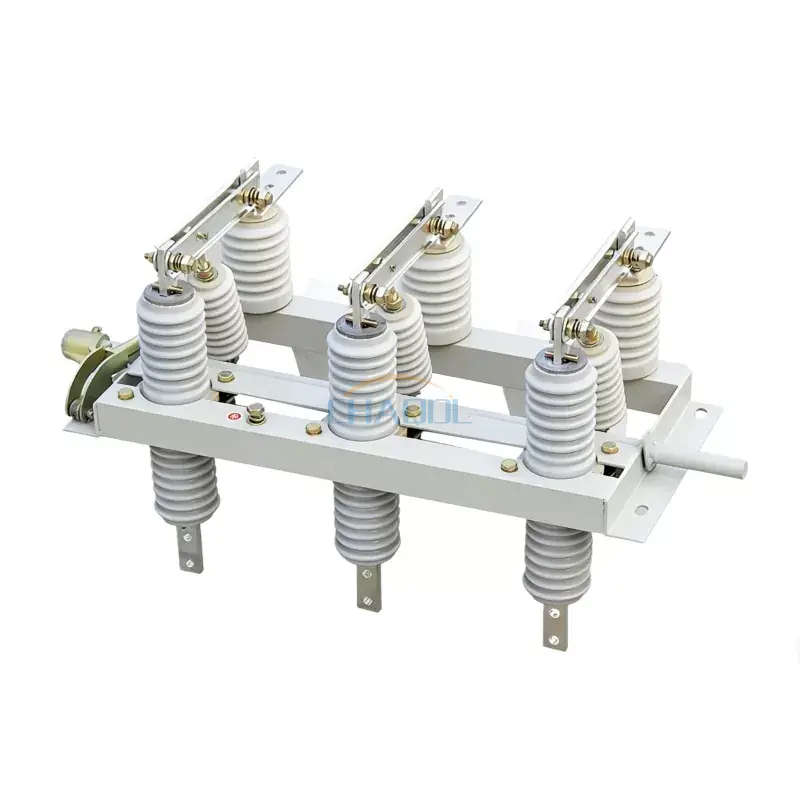

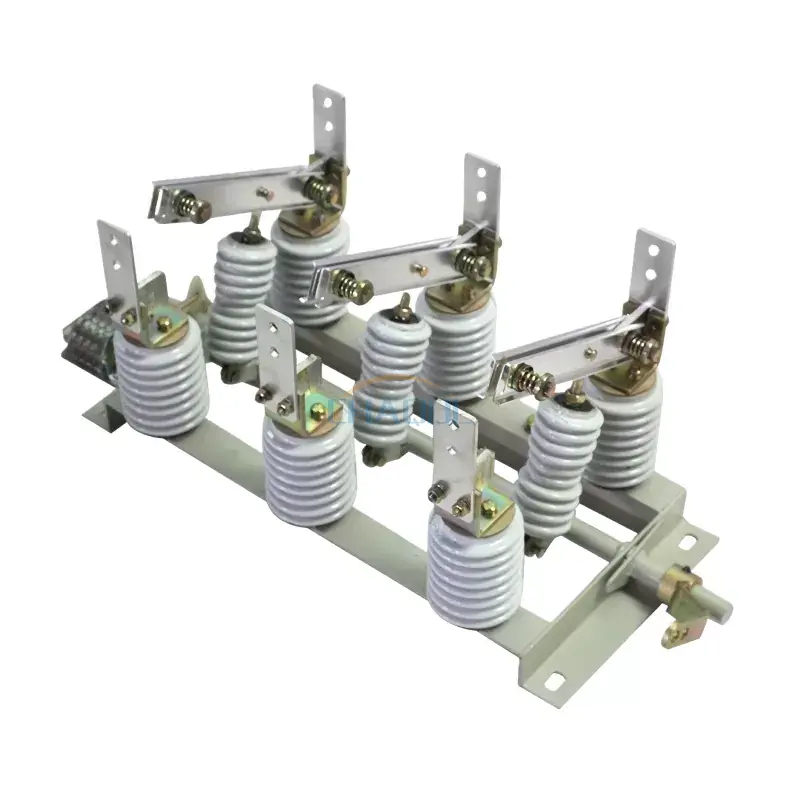

Productfoto's

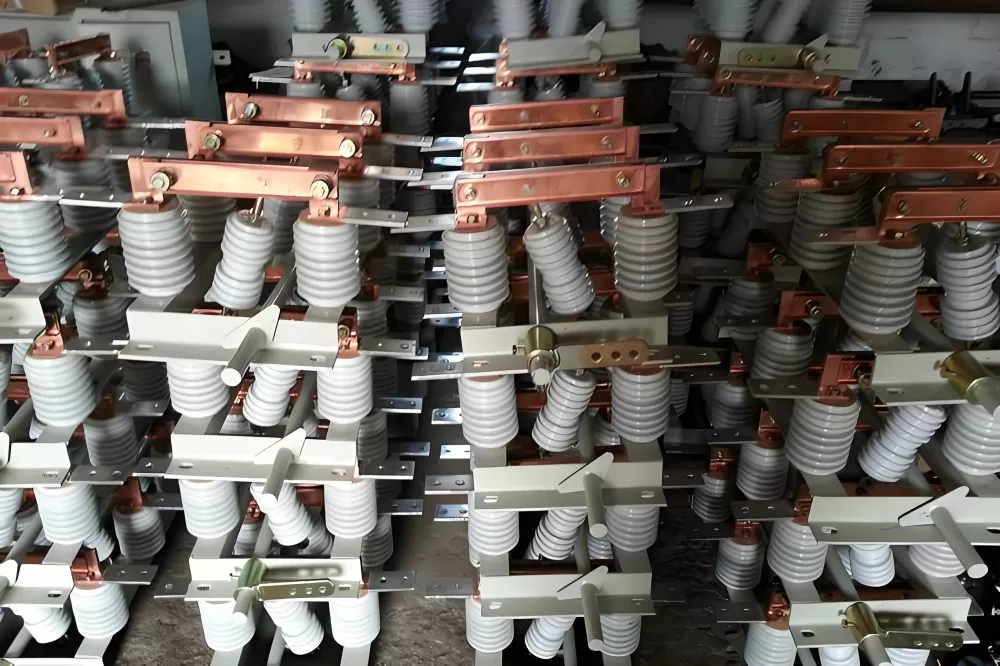

Indoor High Voltage Disconnect Switch

Structureel ontwerpoverzicht

De schakelaar heeft een driepolige geïntegreerde mechanische structuur bestaande uit een basisframe, een roterend assysteem, drijfstangen, porseleinen postisolatoren en schakelbladen van koperlegering. De bedieningsas kan flexibel worden aangesloten op handmatige of gemotoriseerde bedieningsmechanismen, waardoor een aanpasbare installatie in verschillende schakelinstallaties mogelijk is.

Speciale varianten zoals GN19-12W, GN19-12G, GN19-12X en GN19-12ST zijn ontworpen voor verschillende omgevingen, waaronder vervuilde gebieden, hooggelegen gebieden, vereisten voor spanningsindicatie en dubbel-weg schakeltoepassingen.

Technische parameters

Specificaties elektrische prestaties van modellen uit de GN19-serie:

Model en specificaties	Nominale spanning	Nominale stroom	Geschatte korte tijd is bestand tegen stroom	Nominale piekstroom
GN19-12/400-12,5	12 kV	400A	12,5kA	31,5kA
GN19-12/630-20	12 kV	630A	20kA	50kA
GN19-12/1000-31,5	12 kV	1000A	31,5kA	80kA
GN19-12/1250-31,5	12 kV	1250A	31,5kA	80kA
GN19-12C/400-12,5	12 kV	400A	12,5kA	31,5kA
GN19-12C/630-20	12 kV	630A	20kA	50kA
GN19-12C/1000-31,5	12 kV	1000A	31,5kA	80kA
GN19-12C/1250-31,5	12 kV	1250A	31,5kA	80kA

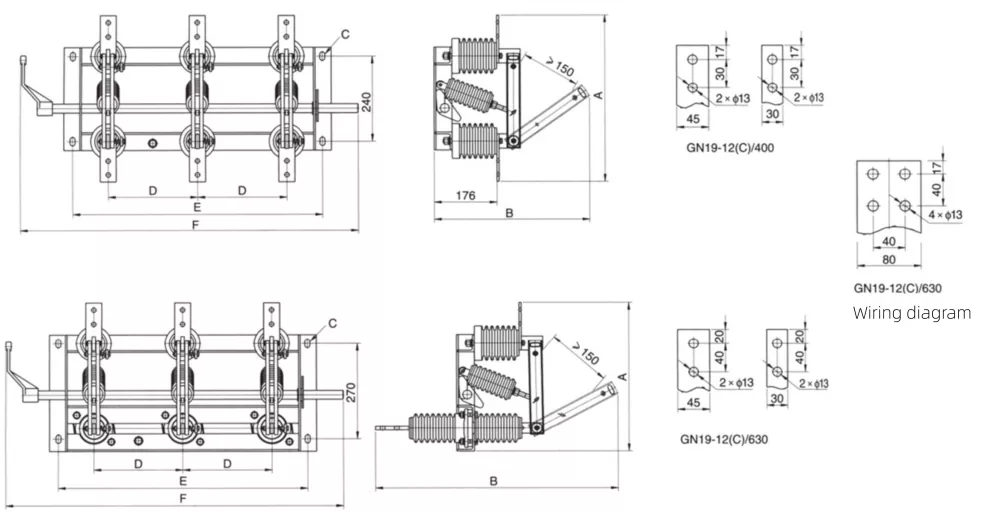

Productafmetingen diagram

Indoor High Voltage Disconnect Switch Dimensions

Model en specificaties	A	B	C	D
GN19-12/400	450	446	185	4-14*24
GN19-12/630	470	446	185	4-14*24
GN19-12/1000/1250	510	500	196	4-18*28
GN19-12C/400	420	690	185	4-14*24
GN19-12C/630	430	690	185	4-14*24
GN19-12C/1000/1250	470	745	196	4-18*28

Prestatievoordelen vergeleken met vergelijkbare producten

In echte energiedistributieprojecten is deHoogspanningsschakelaar voor binnenshuisvertoont duidelijke voordelen in vergelijking met conventionele scheidingsschakelaars die gewoonlijk op de markt worden gebruikt.

Vergelijkingsitem	Onze GN19-serie	Typische producten van concurrenten
Contactstructuur	Geoptimaliseerd dubbelcontactdrukontwerp met lagere weerstand	Structuur met één contact, hoger contactverlies in de loop van de tijd
Mechanische duurzaamheid	Mechanisch uithoudingsvermogen met hoge cycli, geschikt voor frequent gebruik	Beperkte levensduur onder frequente schakelomstandigheden
Betrouwbaarheid van isolatie	Zeer sterke porseleinen isolator met versterkte kruipafstand	Standaard porseleinontwerp met lagere weerstand tegen vervuiling
Aanpassingsvermogen aan het milieu	Ondersteunt varianten op vervuiling, grote hoogte en indicator	Beperkte aanpassingsmogelijkheden
Onderhoudsvereiste	Weinig onderhoud met stabiele prestaties op de lange termijn	Vereist frequente inspectie en aanpassing

Toepassingsscenario's

Deze indoor hoogspanningsschakelaar wordt veel gebruikt in:

Stroomonderstations en distributieruimten
Industriële productie-energiesystemen
Ringhoofdeenheden (RMU) en schakelapparatuur
Stedelijke en landelijke netwerkinfrastructuur
Integratiesystemen voor hernieuwbare energie

Opmerkingen over installatie en bediening

Een juiste installatie garandeert optimale prestaties van de hoogspanningsschakelaar voor binnenshuis. Het apparaat moet worden geïnstalleerd op een stabiel basisframe met de juiste uitlijning van de roterende as. Het bedieningsmechanisme moet worden gecontroleerd op een soepele mechanische verbinding voordat het systeem wordt ingeschakeld.

Veelgestelde vragen

Vraag 1: Wat is de belangrijkste functie van deze schakelaar?
Het wordt gebruikt om elektrische circuits veilig te isoleren en een zichtbaar scheidingspunt te bieden in middenspanningssystemen.

Vraag 2: Kan het buiten worden gebruikt?
Dit model is in de eerste plaats ontworpen voor gebruik binnenshuis. Buitentoepassingen vereisen speciaal geclassificeerde behuizingen of buitenschakelaarversies.

Vraag 3: Wat maakt uw product anders dan standaard marktopties?
Vergeleken met typische ontwerpen biedt deze hoogspanningsschakelaar voor binnenshuis een langere mechanische levensduur, een beter isolatieontwerp en meer configuratieflexibiliteit.

Vraag 4: Is maatwerk mogelijk?
Ja, verschillende stroomwaarden, hoogteversies en indicatorconfiguraties kunnen worden aangepast aan de projectvereisten.

Vraag 5: Hoe vaak is onderhoud nodig?
Onder normale omstandigheden is periodieke inspectie voldoende vanwege de stabiele mechanische structuur en corrosiebestendige materialen.
