24 kV aan de zijkant gemonteerde vacuümstroomonderbreker

De24 kV aan de zijkant gemonteerde vacuümstroomonderbreker(Model: ZN63A (VS1)-24) is een hoogwaardige middenspanningsstroomonderbreker voor binnenshuis, ontworpen voor driefasige AC 50 Hz-voedingssystemen met een nominale spanning van 24 kV. Het integreert het bedieningsmechanisme en de vacuümonderbreker in een compacte structuur en biedt betrouwbare bescherming, schakeling en controle voor onderstations, energiecentrales, industriële faciliteiten en stroomdistributiesystemen. De onderbreker is verkrijgbaar in zowel vast gemonteerde als uittrekbare versies om te voldoen aan verschillende schakelapparatuurconfiguraties.

Met geavanceerde vacuümonderbrekingstechnologie, hoge mechanische duurzaamheid en lage onderhoudsvereisten is deze stroomonderbreker ideaal voor toepassingen waarbij frequente schakelingen nodig zijn. Het wordt veel gebruikt in de metallurgie, mijnbouw, chemische fabrieken, steenkoolindustrieën, onderstations van nutsvoorzieningen en projecten voor hernieuwbare energie, waarbij een veilige en betrouwbare stroomdistributie essentieel is.

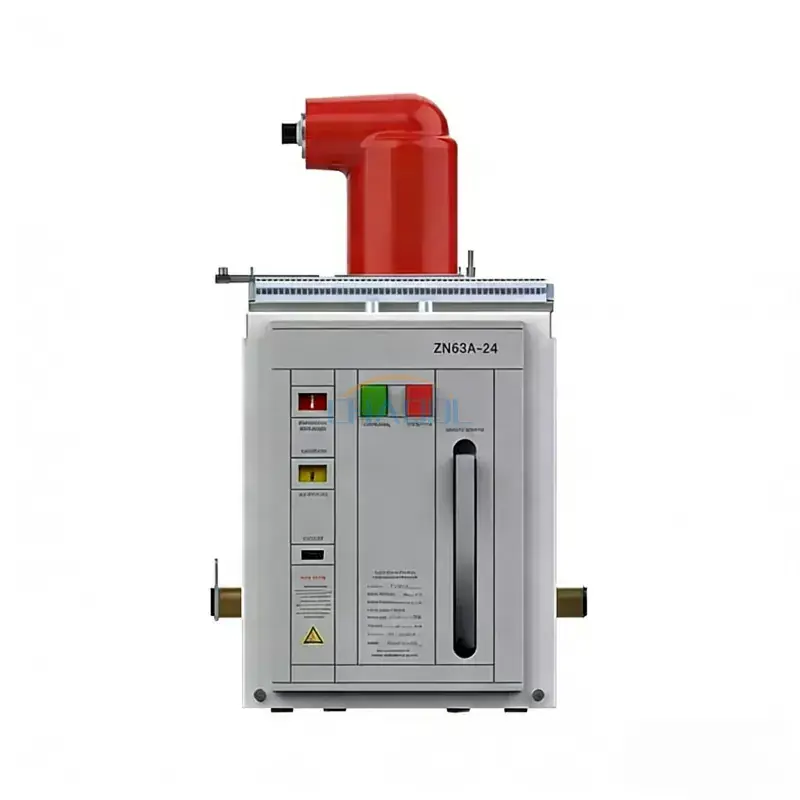

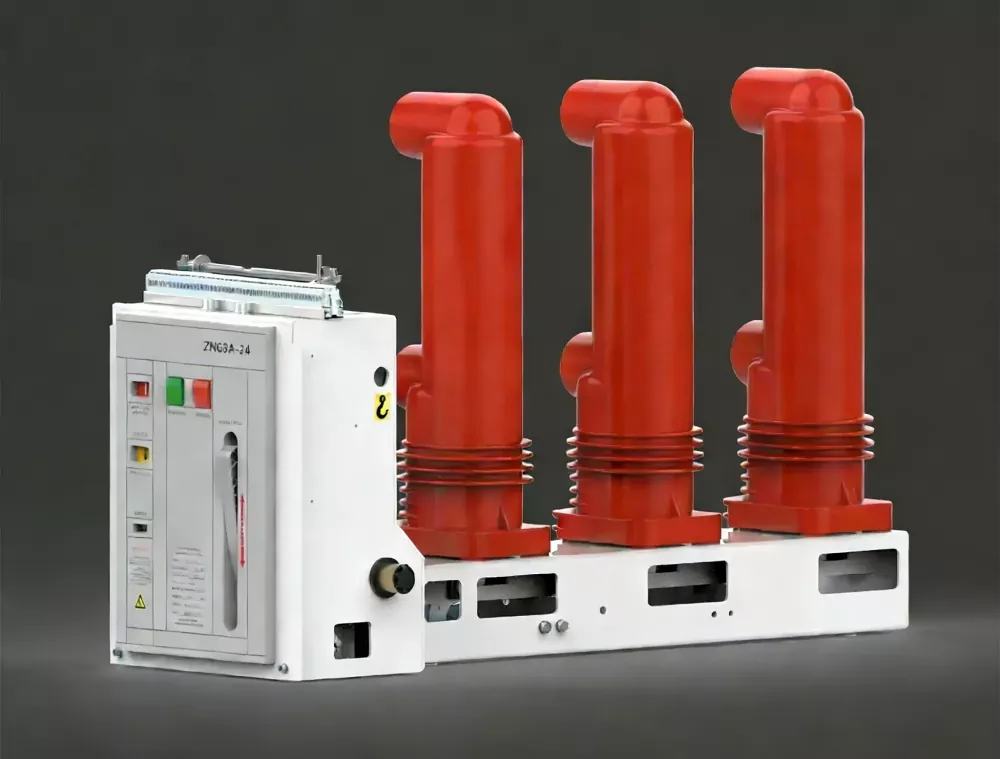

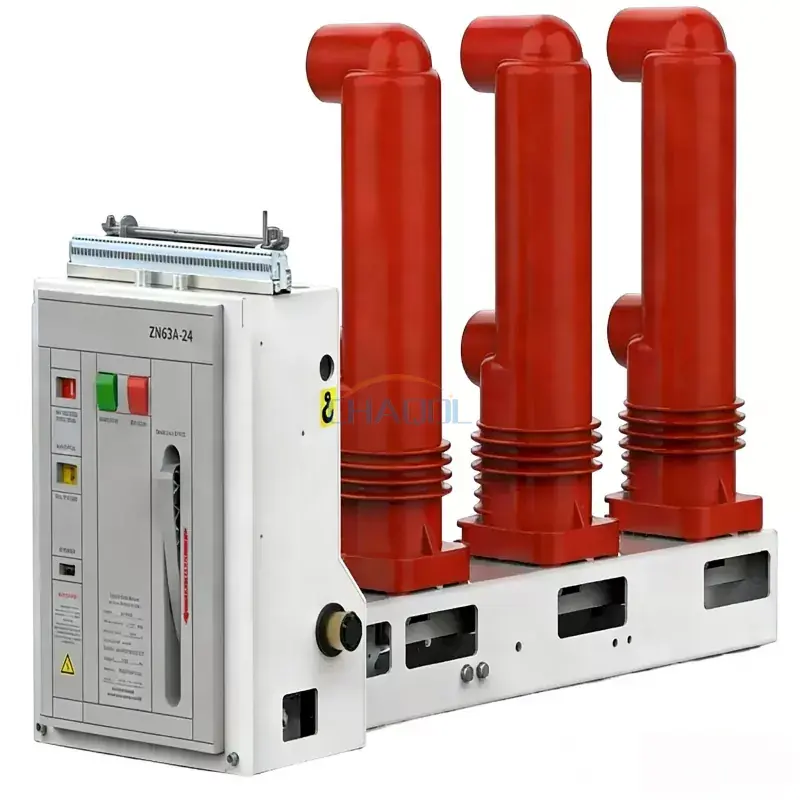

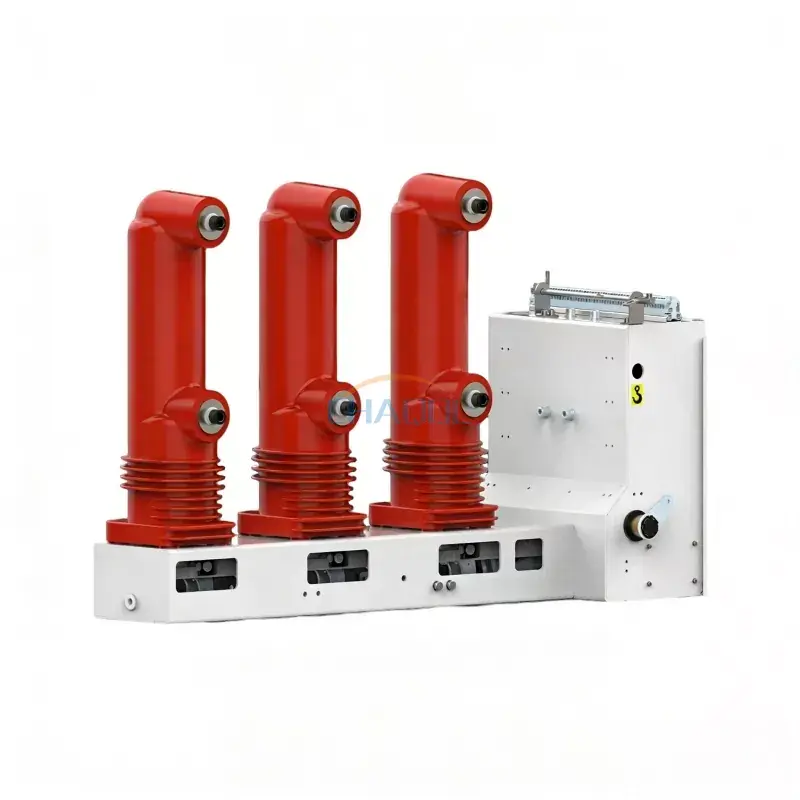

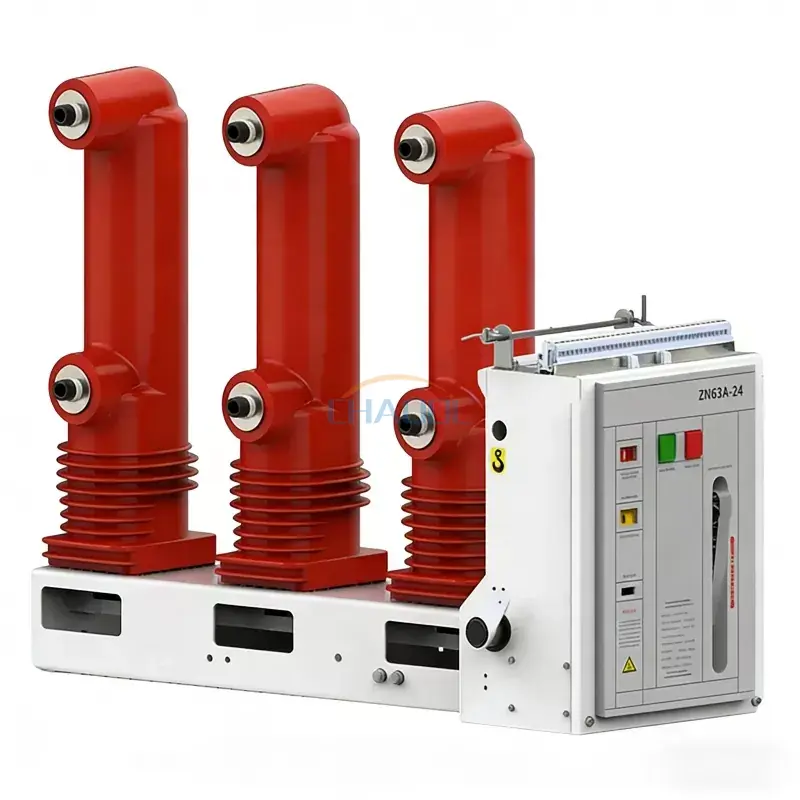

Productuiterlijk

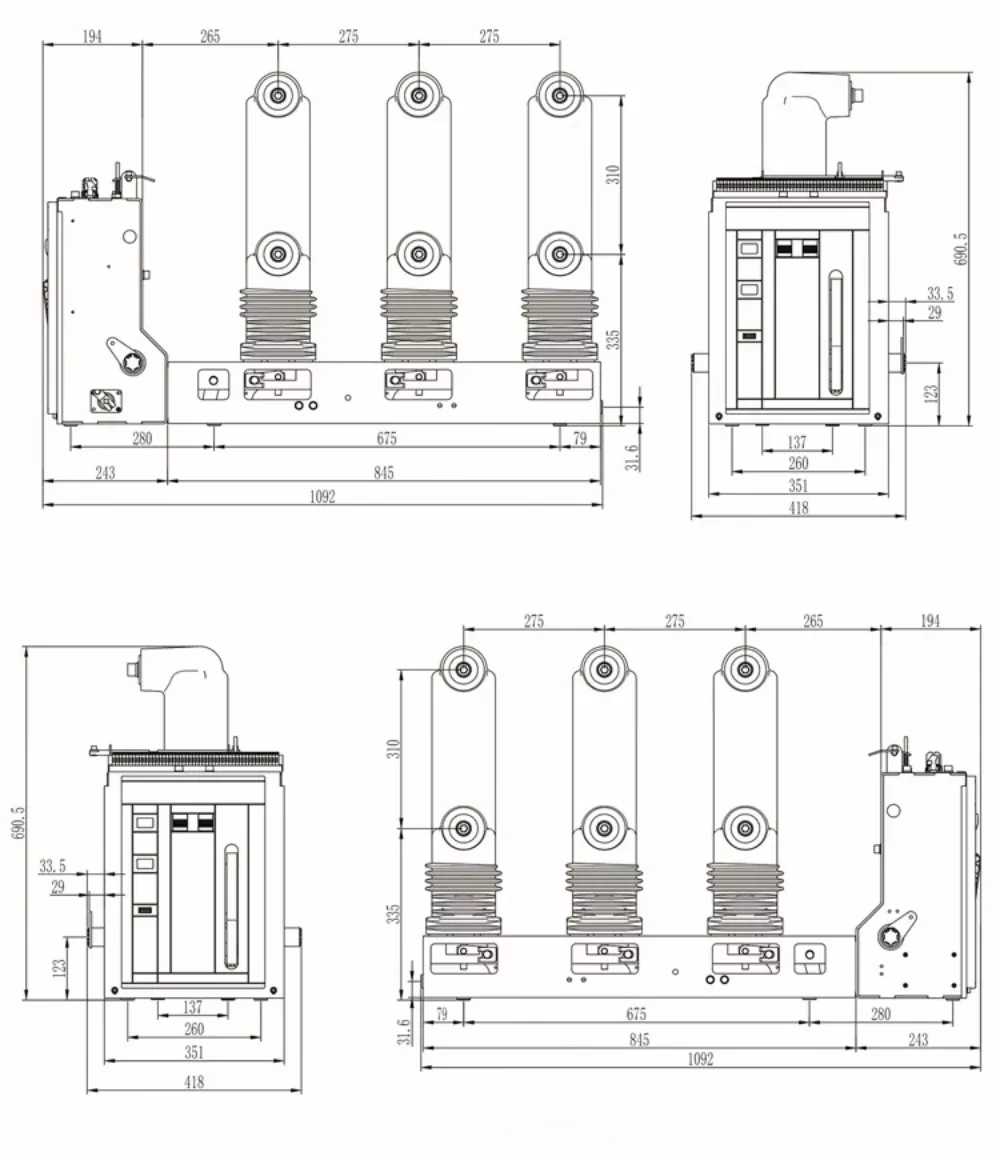

Afmetingen diagram

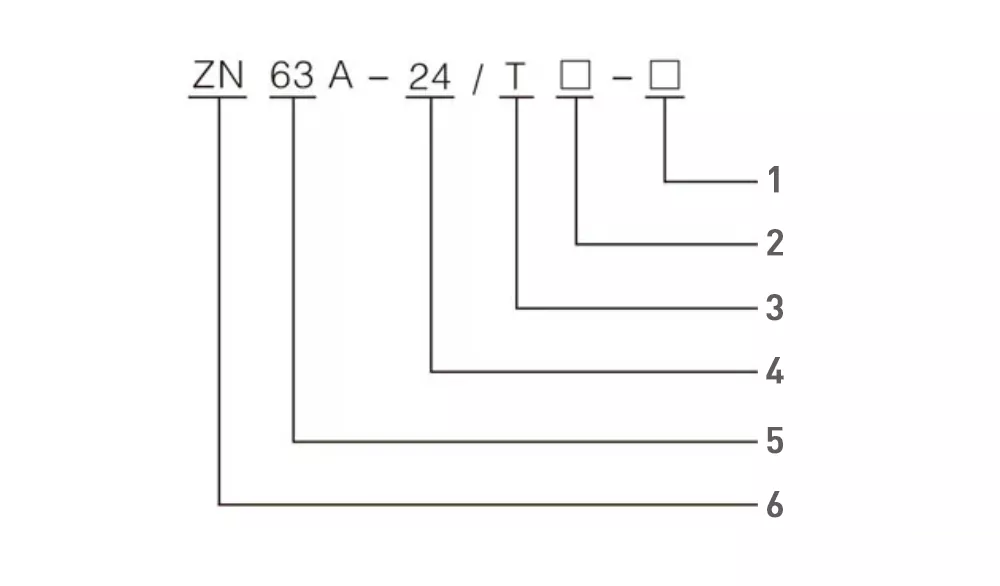

Modelidentificatie

• 1 – Nominale kortsluitstroom (kA)
• 2 – Nominale stroom (A)
• 3 – Bedieningsmechanisme
• 4 – Nominale spanning (kV)
• 5 – Designserie
• 6 – Vacuümstroomonderbreker voor binnenshuis

Producteigenschappen

• Geïntegreerd, aan de zijkant gemonteerd bedieningsmechanisme met compact ontwerp en betrouwbare transmissie.
• De krachtige vacuümonderbreker met koper-chroomcontacten zorgt voor uitstekende boogdovende eigenschappen en een langere elektrische levensduur.
• Het horizontaal geplaatste veerbedieningsmechanisme ondersteunt zowel handmatig als motorladen.
• De24 kV aan de zijkant gemonteerde vacuümstroomonderbrekerkan worden geïnstalleerd als vast type of uittrekbaar type, passend bij verschillende schakelsystemen.
• Hoge diëlektrische isolatiesterkte, lage stroomonderbreking en uitstekende prestaties bij kortsluitonderbreking.
• Solide epoxy-isolatie biedt uitstekende weerstand tegen vocht, UV-straling, temperatuurveranderingen, veroudering en vervuiling.
• Mechanische levensduur tot 10.000 schakelingen, waardoor deze geschikt is voor frequente schakeltoepassingen.
• Ondersteunt intelligente beveiligingsrelais en automatiseringssystemen voor onderstations.

Technische parameters

Structureel ontwerp

De stroomonderbreker heeft een driefasige poolstructuur uitgerust met een in het midden afgedichte keramische of glazen vacuümonderbreker. Koper-chroomcontacten en longitudinale magnetische veldtechnologie verminderen effectief contacterosie terwijl het diëlektrisch herstel wordt verbeterd en de prestaties worden onderbroken. Het geïntegreerde veerbedieningsmechanisme zorgt gedurende de hele levensduur voor stabiel openen en sluiten met minimaal onderhoud.

Afhankelijk van de toepassingsvereisten kunnen de palen worden vervaardigd met behulp van zeer sterke epoxyharsisolatie of met siliconenrubber beklede isolatie, waardoor ze superieure weerstand bieden tegen vocht, condensatie, UV-blootstelling en zware industriële omgevingen.

Toepassingen

De24 kV aan de zijkant gemonteerde vacuümstroomonderbrekerwordt veel gebruikt in middenspanningsdistributiesystemen die betrouwbare bescherming, frequente werking en een lange levensduur vereisen.

• Elektriciteitscentrales
• Elektrische onderstations
• Industriële stroomdistributiesystemen
• Mijnbouwactiviteiten
• Metallurgische fabrieken
• Chemische verwerkingsfaciliteiten
• Kolenindustrie
• Hernieuwbare energieprojecten
• Commerciële en gemeentelijke elektriciteitsnetwerken
• Slimme onderstations en automatiseringssystemen

Bedrijfsomgeving

• Omgevingstemperatuur: -15°C tot +40°C
• Installatiehoogte: tot 1000 m (grotere hoogten beschikbaar op aanvraag)
• Maximale seismische intensiteit: 8 graden
• Relatieve vochtigheid: Daggemiddelde ≤95%, maandgemiddelde ≤90%
• Geschikt voor omgevingen die vrij zijn van brandgevaar, explosierisico's, ernstige vervuiling, corrosieve gassen en overmatige trillingen.

Werkingsprincipe

De24 kV aan de zijkant gemonteerde vacuümstroomonderbrekergebruikt een afgedichte vacuümonderbreker als boogblusmedium. Wanneer er foutstromen optreden, worden de contacten snel gescheiden en dooft de vacuümkamer de elektrische boog vrijwel onmiddellijk, waardoor een snelle foutisolatie met minimale contactslijtage ontstaat. Gecombineerd met het veerbedieningsmechanisme levert de breekhamer betrouwbare schakelprestaties, een hoog onderbrekingsvermogen en operationele stabiliteit op lange termijn.

Waarom kiezen voor deze vacuümstroomonderbreker?

• Compact geïntegreerd, aan de zijkant gemonteerd ontwerp
• Lange elektrische en mechanische levensduur
• Onderhoudsvriendelijke constructie
• Uitstekende isolatieprestaties
• Betrouwbare werking onder frequente schakelomstandigheden
• Geschikt voor vaste en uittrekbare schakelapparatuur
• Compatibel met intelligente beveiligings- en automatiseringssystemen

Veelgestelde vragen

Waar wordt een 24kV zijwaarts gemonteerde vacuümstroomonderbreker voor gebruikt?

Het wordt gebruikt voor het schakelen, beschermen en besturen van elektrische middenspanningsapparatuur in onderstations, industriële installaties, distributiesystemen voor nutsvoorzieningen en commerciële elektriciteitsnetwerken.

Wat zijn de voordelen van een vacuümvermogenschakelaar?

Vacuümstroomonderbrekers bieden uitstekende boogonderbreking, lage onderhoudsvereisten, lange levensduur, hoge operationele betrouwbaarheid en milieuvriendelijke werking zonder olie of SF6-gas.

Kan deze stroomonderbreker worden geïnstalleerd in uittrekbare schakelapparatuur?

Ja. Het is verkrijgbaar in zowel vast gemonteerde als uittrekbare configuraties, waardoor flexibele integratie in verschillende schakelapparatuur mogelijk is.

Welke industrieën gebruiken dit product vaak?

Het wordt veel gebruikt in de energieopwekking, onderstations, metallurgie, mijnbouw, chemische verwerking, kolenindustrie, faciliteiten voor hernieuwbare energie en industriële stroomdistributiesystemen.
