- Wat is een Through Core-stroomtransformator?
- Hoe werkt een Through Core-stroomtransformator?
- Wat is het structurele ontwerp?
- Welke technische parameters zijn het belangrijkst?
- Waar wordt een Through Core-stroomtransformator gebruikt?
- Wat zijn de belangrijkste prestatievoordelen?
- Hoe moet u het juiste model selecteren?
- Welke installatiepraktijken moeten worden gevolgd?
- Veelgestelde vragen
- Conclusie
Wat is een Through Core-stroomtransformator?
Een Through Core Current Transformer is een elektrische instrumenttransformator die is ontworpen om een hoge primaire stroom om te zetten in een lagere, gestandaardiseerde secundaire stroom die veilig kan worden gebruikt door meetinstrumenten, meters en beveiligingsrelais. In plaats van het meetcircuit rechtstreeks op de hogestroomgeleider aan te sluiten, loopt de primaire kabel of rail door de kern van de transformator.

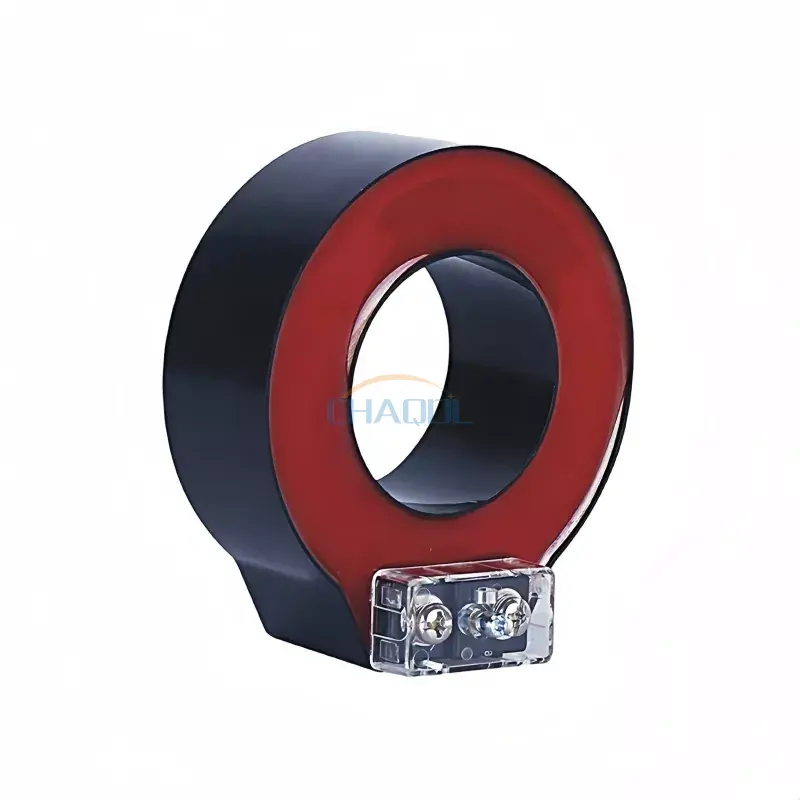

De LMZC-10-serie van Anqiang Power is ontworpen voor wisselstroomsystemen met bedrijfsspanningen onder 35 kV. Het kan worden geconfigureerd voor toepassingen met spanningsniveaus zoals 10 kV, 24 kV en 35 kV, afhankelijk van de projectvereisten. De structuur is geschikt voor toepassingen waarbij betrouwbare stroombemonstering, meting en relaisbescherming essentieel zijn.
In tegenstelling tot een conventionele transformator die mogelijk een speciale primaire wikkeling heeft, gebruikt een through-core-ontwerp de geleider die door de kern gaat als primaire winding. Deze constructie kan een compacte oplossing bieden voor elektrische distributieapparatuur en tegelijkertijd de integratie in geschikte systemen vereenvoudigen.
Hoe werkt een Through Core-stroomtransformator?
Het werkingsprincipe is gebaseerd op elektromagnetische inductie. Wanneer wisselstroom door de primaire geleider vloeit, genereert deze een magnetisch veld rond de geleider. De magnetische flux gaat door de kern van de transformator en induceert een proportionele stroom in de secundaire wikkeling.
De resulterende secundaire stroom is doorgaans gestandaardiseerd voor aansluiting op meet- of beveiligingsapparatuur. Voor de LMZC-10 omvatten de secundaire stroomopties 5A en 1A, afhankelijk van de geselecteerde configuratie.
Het basiswerkproces kan als volgt worden samengevat:
- De primaire kabel of rail voert de systeemstroom.
- De primaire geleider passeert de magnetische kern.
- Wisselstroom creëert een magnetische flux in de kern.
- De secundaire wikkeling reageert op de magnetische flux.
- Er wordt een verminderde secundaire stroom aan het meet- of beveiligingscircuit geleverd.
- Aangesloten apparatuur gebruikt het signaal voor bewakings-, meet- of beveiligingsfuncties.
Deze opstelling scheidt het meetcircuit van de primaire stroomgeleider, waardoor stroombewaking praktischer wordt in veel distributietoepassingen.
Wat is het structurele ontwerp?
De constructie van transformatoren heeft een directe invloed op de meetstabiliteit, isolatieprestaties, omgevingsweerstand en levensduur. De LMZC-10 maakt gebruik van een toroïdale kern van siliciumstaal gecombineerd met isolatie van epoxyhars.
Kern en magnetisch circuit
De toroïdale kern van siliciumstaal zorgt voor het magnetische pad dat nodig is voor elektromagnetische inductie. Een goed ontworpen magnetisch circuit helpt bij het handhaven van stabiele stroomtransformatiekarakteristieken en ondersteunt betrouwbare meetprestaties.
Primaire geleider
De primaire geleider die door de kern loopt, functioneert als een primaire wikkeling met één winding. Dankzij deze opstelling kan de transformator de stroom meten die door een bestaande kabel of rail vloeit, zonder dat een conventionele primaire wikkeling met meerdere windingen nodig is.
Secundaire wikkeling
De secundaire wikkeling maakt gebruik van koperdraad met hoge geleidbaarheid om een stabiele uitgangsstroom te produceren voor aangesloten meters en beveiligingsapparatuur. Het secundaire circuit moet correct worden aangesloten en behandeld in overeenstemming met het ontwerp van de apparatuur en de toepasselijke elektrische veiligheidsprocedures.
Isolatie en huisvesting
Het product maakt gebruik van epoxyharsisolatie en een vlamvertragende ABS-behuizing. Een afgedicht transparant aansluitdeksel is ook ontworpen om het zicht rondom het aansluitgebied te verbeteren en tegelijkertijd veiliger bedradings- en onderhoudswerkzaamheden te ondersteunen.
Welke technische parameters zijn het belangrijkst?
Het kiezen van een stroomtransformator vereist meer dan alleen het afstemmen van de nominale stroom. Ingenieurs moeten het elektrische systeem, het meetdoel, de installatieafmetingen, de nauwkeurigheidsvereisten en de beschermingsvereisten samen evalueren.
| Parameter | LMZC-10-referentie | Waarom het ertoe doet |
|---|---|---|
| Productmodel | LMZC-10 | Identificeert de toepasselijke productconfiguratie |
| Nominale frequentie | 50/60 Hz | Komt overeen met de gebruikelijke AC-voedingsfrequenties |
| Secundaire stroom | 1A / 5A | Bepaalt de compatibiliteit met aangesloten apparatuur |
| Materiaal | Vlamvertragend ABS | Ondersteunt mechanische bescherming en elektrische veiligheid |
| Kern | Ringkern siliciumstaal | Biedt het magnetische pad voor stroomtransformatie |
| Isolatie | Gieten van epoxyhars | Verbetert de isolatie en milieubestendigheid |
| Toepasselijke systeemspanning | Onder 35 kV | Definieert het beoogde elektrische toepassingsbereik |
Ook de nauwkeurigheidsklasse en de nominale last moeten zorgvuldig worden overwogen. Verschillende toepassingen kunnen een meetstroomtransformator, een beveiligingsstroomtransformator of een configuratie met dubbele wikkeling vereisen. Het vereiste primaire stroombereik moet worden afgestemd op de werkelijke bedrijfsomstandigheden en mag niet uitsluitend worden geselecteerd op basis van de maximaal mogelijke stroom.
Waar wordt een Through Core-stroomtransformator gebruikt?
De compacte structuur en directe geleider-door-kernopstelling maken dit type transformator geschikt voor een reeks elektrische meet- en beveiligingstoepassingen.
- Stroomverdeelkasten:Ondersteunt stroommeting en -bewaking in distributieapparatuur.
- Meetpanelen:Levert stroomsignalen voor elektrische meetsystemen.
- Middenspanningsschakelapparatuur:Kan worden geïntegreerd in geschikte GIS-, RMU- en schakelapparatuurconfiguraties.
- Onderstations:Ondersteunt stroombemonstering en relaisbeveiligingsfuncties.
- Industriële automatisering:Maakt elektrische bewaking mogelijk binnen industriële stroomregelsystemen.
- Hernieuwbare energiesystemen:Kan stroombewaking ondersteunen waarbij het elektrische ontwerp en de transformatorspecificaties compatibel zijn.
- Retrofitprojecten:Een geschikte configuratie met gesplitste kern kan de installatie rond bestaande geleiders vereenvoudigen, waar het systeemontwerp dit toelaat.
Bij retrofitwerkzaamheden moeten de installatieomstandigheden vóór selectie worden beoordeeld. Het kernvenster, de geleidergrootte, de nominale stroom, de isolatievereisten en de beschikbare installatieruimte moeten allemaal overeenkomen met het daadwerkelijke systeem.
Wat zijn de belangrijkste prestatievoordelen?
Compacte integratie
Dankzij de ringvormige structuur kan de primaire geleider door de kern gaan, waardoor een compacte meetopstelling ontstaat voor elektrische kasten en schakelapparatuur.
Stabiele stroommeting
De toroïdale kern van siliciumstaal en de secundaire koperwikkeling zijn ontworpen om stabiele stroomtransformatiekarakteristieken te bieden voor meet- en beveiligingstoepassingen.
Isolatiebescherming
Epoxyharsgieten zorgt voor elektrische isolatie en draagt bij aan de weerstand tegen vocht, stof en mechanische omgevingsbelastingen.
Flexibele toepassing
De serie kan worden geconfigureerd voor verschillende primaire stroombereiken en nauwkeurigheidseisen. De productkeuze kan daarom worden gebaseerd op de vraag of de toepassing zich richt op meten, beveiligen of gecombineerde functies.
Verminderde installatiecomplexiteit
Waar de toepasselijke transformatorconfiguratie en systeemomstandigheden dit toelaten, kan een through-core of split-core opstelling het werk verminderen dat nodig is om stroommetingen in de bestaande elektrische infrastructuur te integreren.
Hoe moet u het juiste model selecteren?
Een betrouwbaar selectieproces begint bij het elektrische systeem en niet bij het fysieke uiterlijk van de transformator. Voordat een bestelling wordt geplaatst, moeten ingenieurs en inkoopteams de volgende informatie bevestigen:
- Primaire stroom:Bepaal de nominale en verwachte bedrijfsstroom van de geleider.
- Systeemspanning:Controleer of de transformator geschikt is voor het beoogde spanningsniveau.
- Frequentie:Controleer of de toepassing gebruik maakt van 50 Hz of 60 Hz.
- Secundaire uitvoer:Selecteer 1A of 5A afhankelijk van de aangesloten meter, relais of bewakingsapparatuur.
- Nauwkeurigheidsklasse:Definieer de nauwkeurigheidseis op basis van het feit of de transformator wordt gebruikt voor meting, meting of bescherming.
- Last:Controleer de vereiste VA-waarde van het secundaire circuit.
- Kernvenster:Zorg ervoor dat de primaire kabel of rail fysiek door de kern kan gaan.
- Installatieomgeving:Bevestig binnen- en buitenomstandigheden, temperatuur, vochtigheid, vervuiling en beschikbare behuizingsbescherming.
Voor grotere elektrische projecten moeten deze parameters samen met het volledige beveiligings- en meetontwerp worden beoordeeld. Een correct geselecteerde stroomtransformator helpt incompatibiliteit tussen de transformator en stroomafwaartse bewakingsapparatuur te voorkomen.
Welke installatiepraktijken moeten worden gevolgd?
Een correcte installatie is essentieel voor zowel de elektrische veiligheid als de meetprestaties. De primaire geleider moet door het midden van de kern gaan, zoals gespecificeerd in het productontwerp, waardoor de beoogde magnetische fluxverdeling behouden blijft.
- Bevestig vóór de installatie het transformatorvermogen.
- Controleer of de primaire geleider correct door het kernvenster past.
- Houd de geleider op de juiste plaats in de kern.
- Zorg ervoor dat de secundaire aansluitingen correct zijn aangesloten.
- Volg de toepasselijke vereisten voor secundaire aarding.
- Gebruik een secundair stroomtransformatorcircuit niet in een onveilige open circuitsituatie.
- Gebruik waar nodig geschikt geïsoleerd bevestigingsmateriaal.
- Inspecteer aansluitingen en isolatie tijdens gepland onderhoud.
De elektrische installatie moet altijd worden uitgevoerd door gekwalificeerd personeel, volgens de toepasselijke lokale regelgeving, systeemtekeningen en instructies van de fabrikant.
Veelgestelde vragen
Wat is het primaire doel van een Through Core-stroomtransformator?
Het primaire doel is om hoge wisselstroom om te zetten in een lagere secundaire stroom die kan worden gebruikt voor metingen, meting, monitoring en relaisbescherming.
Welke secundaire stroomopties zijn beschikbaar voor de LMZC-10?
De productinformatie van de LMZC-10 vermeldt secundaire stroomopties van 1A en 5A. De juiste optie is afhankelijk van de eisen van de aangesloten meet- of beveiligingsapparatuur.
Voor welk spanningsbereik is de transformator ontworpen?
De LMZC-10 is bedoeld voor wisselstroomsystemen met bedrijfsspanningen onder 35 kV, waarbij maatwerk beschikbaar is voor toepassingen zoals 10 kV, 24 kV en 35 kV, afhankelijk van de projectvereisten.
Kan een through-core ontwerp worden gebruikt voor retrofittoepassingen?
Ja. Een geschikte through-core of split-core configuratie kan nuttig zijn voor retrofit- en onderhoudsprojecten, omdat de primaire geleider door de transformator kan gaan zonder dat een conventionele speciale primaire wikkeling nodig is. De daadwerkelijke haalbaarheid van de installatie hangt af van de specifieke systeemconfiguratie.
Welke materialen worden gebruikt in de LMZC-10-constructie?
De transformator maakt gebruik van een ringkern van siliciumstaal, een secundaire koperwikkeling met een hoge geleidbaarheid, een gietisolatie van epoxyhars en een vlamvertragende ABS-behuizing.
Is het product geschikt voor buiteninstallatie?
De productinformatie waarnaar wordt verwezen, beschrijft voornamelijk binnentoepassingen. Gebruik buitenshuis moet daarom worden beoordeeld op basis van de behuizing, omgevingsomstandigheden, isolatievereisten en projectspecifieke configuratie.
Conclusie
Een Through Core Current Transformer biedt een praktische benadering voor stroommeting en -bescherming in stroomdistributiesystemen door de primaire kabel of stroomrail als primaire geleider door de magnetische kern te gebruiken. Voor toepassingen waarbij schakelapparatuur, verdeelkasten, meetpanelen, onderstations en industriële energiesystemen betrokken zijn, is een zorgvuldige afstemming van primaire stroom, spanning, frequentie, secundaire output, nauwkeurigheid, belasting en installatieafmetingen essentieel.
De LMZC-10 van Anqiang Power combineert een toroïdale kern van siliciumstaal, koperen secundaire wikkeling, epoxyharsisolatie en compacte behuizing voor toepassingen die betrouwbare stroombemonstering en bescherming vereisen. Als u een stroomtransformator selecteert voor een nieuwe installatie, retrofitproject of aangepast stroomdistributiesysteem, bekijk dan de specificaties van de Through Core Current Transformer enneem contact met ons opmet uw nominale stroom, spanningsniveau, nauwkeurigheidsklasse, secundaire stroom en installatievereisten om een geschikte oplossing te bespreken.
