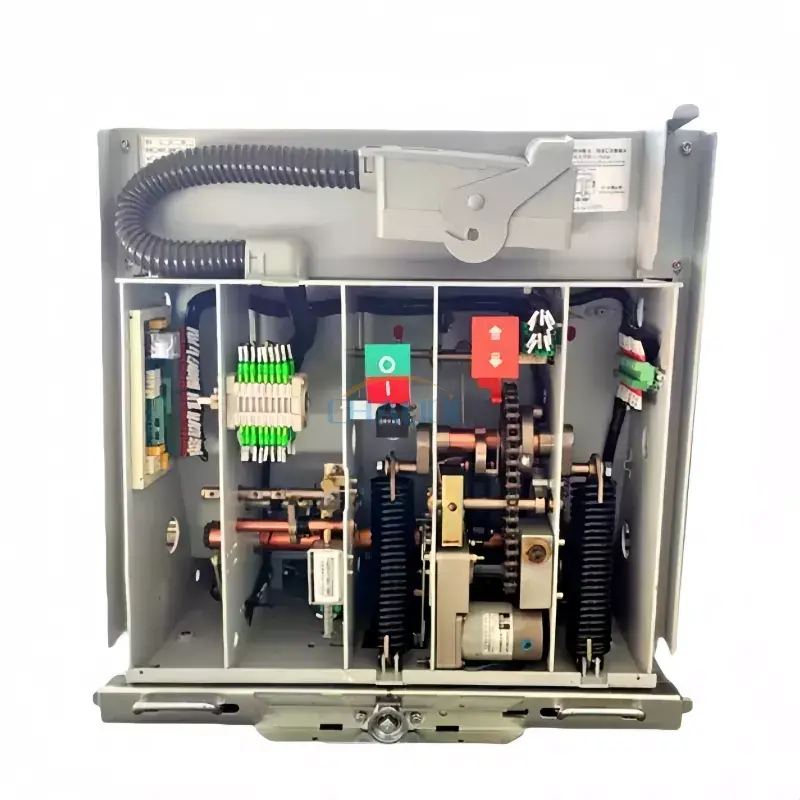

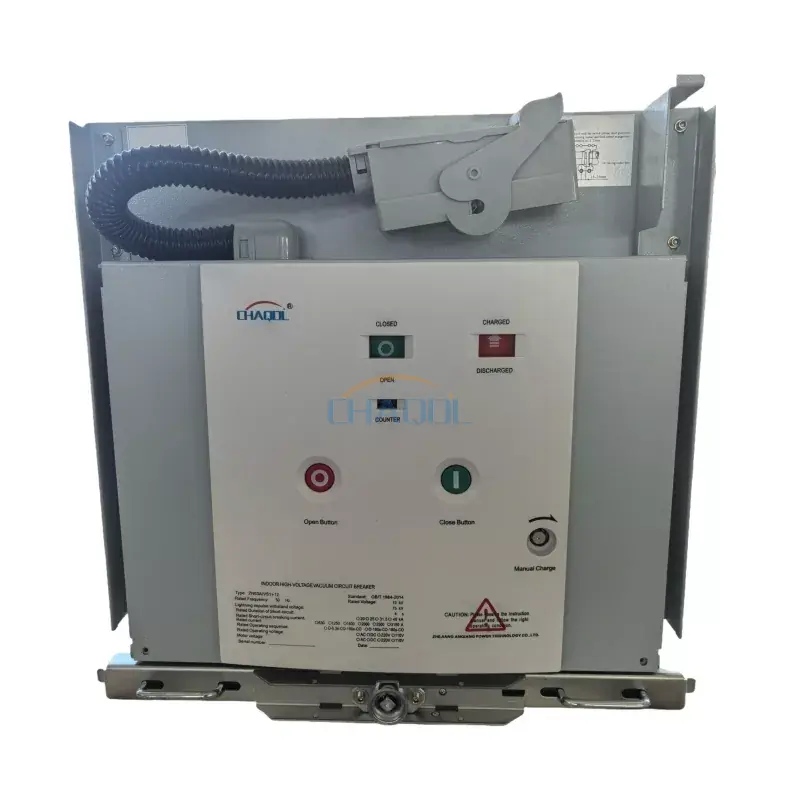

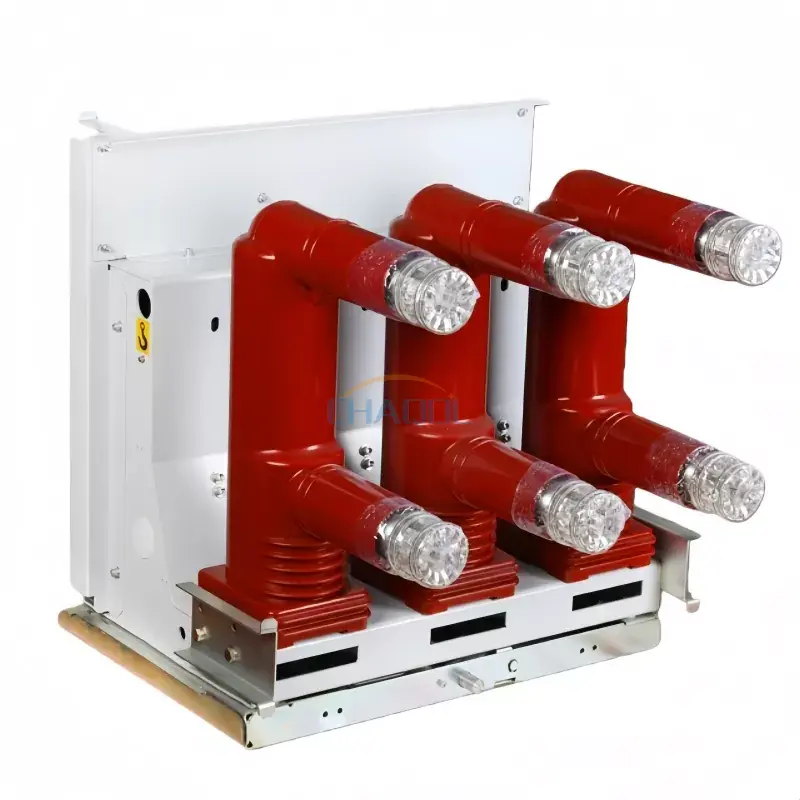

Het productmodel van de 12KV uittrekbare stroomonderbreker voor binnen is ZN63(VS1)-12. Het product beschikt over een geïntegreerd bedieningsmechanisme en stroomonderbreker, en het hoofdcircuit kan gebruik maken van een volledig ingekapselde poolconstructie om miniaturisatie, hoge betrouwbaarheid en onderhoudsvrije werking te bereiken. Het kan worden gebruikt met middenspanningsschakelapparatuur zoals de KYN28-serie.
|
Nominale spanning |
12KV/17,5KV |
|
Nominale frequentie |
50 Hz |
|
Nominale bliksemstoothoudspanning (piekwaarde) |
75 kV |
|
Nominale kortstondige netfrequentie, bestand tegen spanning (1 min) |
42 kV |
|
Nominale stroom |
630/1250A |
|
Nominale kortsluitbreekstroom |
20/25kA |
|
Nominale kortsluitstroom (piekwaarde) |
50/63kA |
|
Geschatte korte tijd is bestand tegen stroom en duur |
20/4kA/S |
|
Nominale kortsluitstroom en aantal schakelingen |
30 keer |
|
Sluitingstijd |
35-70 ms |
|
Openingstijd (van de stroomonderbreker) |
20-50 ms |
|
Mechanische levensduur |
10.000 keer |
|
Nominale energieopslagcapaciteit en bedrijfsspanning |
AC220/110V DC220/110V |
|
Gemiddelde sluitsnelheid |
0,5-0,8 m/s |
|
Gemiddelde schakelsnelheid |
0,9-1,2 m/s |
|
Contactafstand |
11 ± 1 mm |
|
Neem contact op met overreizen |
3,5 ± 0,5 mm |
|
Bouncetijd voor contactsluiting |
≤ 2 m/s |
1. Het bedrijfstemperatuurbereik bedraagt -10 ℃ tot 40 ℃, en opslag en transport zijn toegestaan bij -30 ℃;
2. De bedrijfshoogte mag niet groter zijn dan 1000 meter. Als de hoogte toeneemt, moet het nominale isolatieniveau dienovereenkomstig worden verhoogd;
3. Het toepasselijke seismische intensiteitsniveau mag magnitude 8 niet overschrijden;
4. De uittrekbare stroomonderbreker voor binnengebruik van 12 kV is geschikt voor locaties die vrij zijn van brand, explosies, ernstige vervuiling, chemische corrosie en hevige trillingen.
