Anqiang-krachtontwikkelt de10KV stroomtransformator voor binnenvoor middenspanningsmetingen en relaisbescherming, waarbij het LZZBJ9-10-model is voorzien van volledig omhulde epoxyharsisolatie, 5A/1A secundaire stroomopties en meerdere primaire stroomconfiguraties voor toepassingen voor stroomdistributie binnenshuis.
Een stroomtransformator is een sleutelcomponent in elektrische middenspanningssystemen omdat hij hoge primaire stroom omzet in een gestandaardiseerd secundair signaal dat veilig kan worden verwerkt door meters, bewakingsapparatuur en beveiligingsrelais. De LZZBJ9-10 10KV stroomtransformator voor binnen is ontworpen voor AC-circuits van 10KV en lager binnenshuis bij 50Hz of 60Hz. De volledig gesloten epoxyharsconstructie combineert isolatie, mechanische bescherming en compacte installatie in één structuur. Met primaire stroomopties variërend van 5A tot 2500A, secundaire stroom van 1A of 5A en een isolatieniveau van 12/42/75KV, kan het worden geconfigureerd voor verschillende meet- en beveiligingsvereisten.
Inhoudsopgave
- Wat is een 10KV-stroomtransformator voor binnenshuis?
- Hoe werkt het in een middenspanningssysteem?
- Welke technische parameters moeten kopers controleren?
- Welke ontwerpkenmerken ondersteunen een betrouwbare werking?
- Waar wordt het vaak gebruikt?
- Hoe moet u de juiste CT selecteren?
- Veelgestelde vragen
- Praat met Anqiang Power voor een oplossing op maat

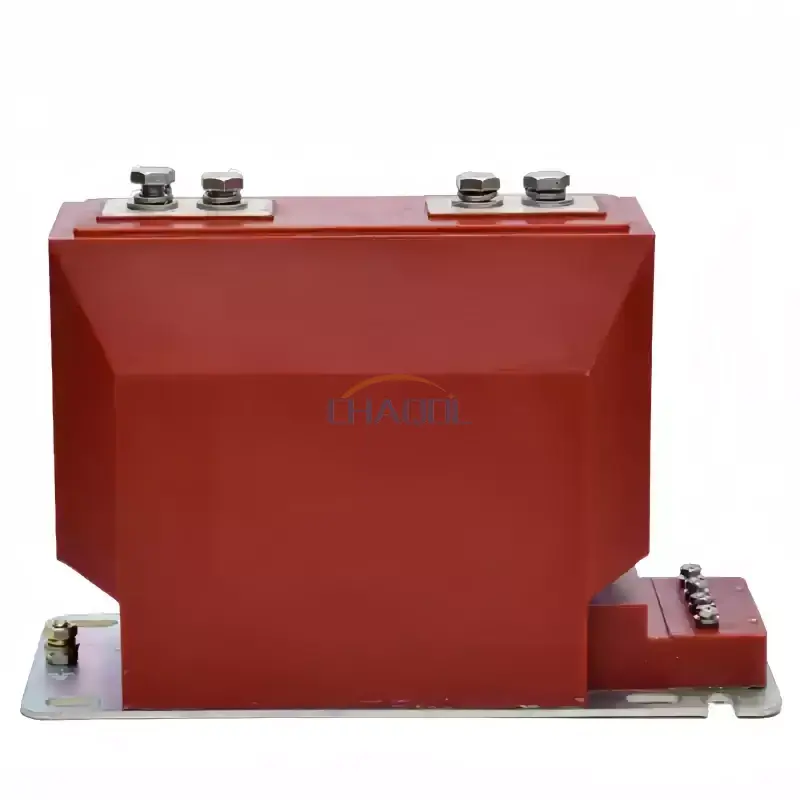

Wat is een 10KV-stroomtransformator voor binnenshuis?
Een 10KV Indoor Current Transformer is een instrumenttransformator die is ontworpen voor het meten en bewaken van de stroom in elektrische systemen binnenshuis op middenspanning. In plaats van meetinstrumenten en beveiligingsrelais rechtstreeks op hoge primaire stromen aan te sluiten, reduceert de transformator de stroom tot een gestandaardiseerde secundaire waarde die kan worden verwerkt door stroomafwaartse apparatuur.
Het LZZBJ9-10-model is ontworpen voor circuits van 10KV en lager met een nominale frequentie van 50Hz of 60Hz. Volgens de specificaties van de fabrikant maakt het gebruik van een volledig gesloten epoxyharsstructuur en is het geschikt voor stroommeting, energiemeting en relaisbescherming.
Deze opstelling creëert een elektrische isolatie tussen het primaire circuit en de meet- of beveiligingsapparatuur, terwijl een bruikbaar stroomsignaal wordt geleverd. Als gevolg hiervan wordt de CT een belangrijke interface tussen elektrische apparatuur met hoog vermogen en bewakingssystemen op laag niveau.
Hoe werkt het in een middenspanningssysteem?
Het werkingsprincipe is gebaseerd op elektromagnetische inductie. Wanneer stroom door de primaire geleider vloeit, genereert deze een magnetisch veld in de CT-kern. De secundaire wikkeling produceert vervolgens een proportionele stroom die kan worden aangesloten op meters, beveiligingsrelais of bewakingsapparatuur.
Een stroomdistributiesysteem kan aan de primaire zijde bijvoorbeeld honderden of duizenden ampères transporteren, terwijl de aangesloten bewakingsapparatuur is ontworpen voor een veel kleinere gestandaardiseerde stroom. Een goed geselecteerde CT levert de vereiste transformatieverhouding zodat het secundaire circuit de primaire bedrijfstoestand kan vertegenwoordigen.
Meet- en beveiligingsfuncties
- Huidige meting:Biedt een proportioneel signaal voor elektrische meters en bewakingsapparatuur.
- Energiebeheer:Ondersteunt meetsystemen die worden gebruikt om het elektriciteitsverbruik en de bedrijfsomstandigheden te bewaken.
- Relaisbescherming:Levert stroomsignalen aan beveiligingsrelais wanneer abnormale of foutcondities optreden.
- Distributieautomatisering:Biedt actuele informatie voor geautomatiseerde monitoring- en controlesystemen.
De CT moet daarom worden geselecteerd op basis van zowel de normale meetvereisten als de beveiligingseigenschappen van het elektrische systeem.
Welke technische parameters moeten kopers controleren?
Het kiezen van een stroomtransformator moet beginnen met de elektrische parameters van de toepassing en niet alleen met fysieke afmetingen. Primaire stroom, secundaire stroom, nauwkeurigheidsklasse, nominaal vermogen, isolatieniveau en kortsluitbestendigheid hebben allemaal invloed op de vraag of een CT geschikt is voor een bepaalde schakelinstallatie of distributie-installatie.
| Parameter | LZZBJ9-10-specificatie | Waarom het ertoe doet |
|---|---|---|
| Model | LZZBJ9-10 | Identificeert het CT-ontwerp en de productconfiguratie |
| Toepassingsspanning | 10KV en lager | Definieert het toepasselijke middenspanningssysteembereik |
| Nominale frequentie | 50 Hz / 60 Hz | Komt overeen met regionale en systeemfrequentievereisten |
| Primaire stroom | 5A–2500A-configuraties | Moet overeenkomen met de verwachte primaire circuitstroom |
| Secundaire stroom | 1A of 5A | Moet overeenkomen met aangesloten meters en beveiligingsapparatuur |
| Nauwkeurigheidsklassen | 0,2, 0,5, 10P10-configuraties | Bepaalt prestatie-eisen voor metingen en beveiliging |
| Nominaal vermogen | 10VA / 15VA-configuraties | Moet overeenkomen met de belasting van het aangesloten secundaire circuit |
| Nominaal isolatieniveau | 12/42/75KV | Ondersteunt de isolatiecoördinatie binnen het elektrische systeem |
Deze waarden moeten altijd worden gecontroleerd aan de hand van het daadwerkelijke elektrische ontwerp, de aangesloten apparatuur en de toepasselijke projectvereisten voordat u bestelt.
Welke ontwerpkenmerken ondersteunen een betrouwbare werking?
Volledig gesloten epoxyharsisolatie
De LZZBJ9-10 maakt gebruik van een epoxyharsgietstructuur die de interne componenten volledig omsluit. Deze constructie zorgt voor elektrische isolatie en beschermt tegelijkertijd de interne constructie tegen omgevingsinvloeden die vaak voorkomen in schakelapparatuur binnenshuis.
Compacte geïntegreerde constructie
De ijzeren kern, secundaire wikkeling en isolatiesysteem zijn geïntegreerd in een compacte behuizing. Dit is handig wanneer schakelpanelen en verdeelkasten een beperkte installatieruimte hebben. Een compact ontwerp kan ook de integratie van apparatuur en secundaire bedrading vereenvoudigen.
Beschermde secundaire terminals
Een versterkte klemmenkast biedt extra bescherming voor secundaire bedrading. Samen met de aardingsbasis en montagestructuur draagt dit bij aan een ordelijke installatie en een veiligere toegang tijdens inspectie en onderhoud.
Meerdere huidige configuraties
Dankzij verschillende primaire stroomconfiguraties kan dezelfde productfamilie een breed scala aan distributietoepassingen bedienen. De beschikbare configuraties variëren van toepassingen met lage stroomsterkte tot toepassingen met hoge stroomsterkte tot 2500 A, afhankelijk van de toepasselijke modelconfiguratie.
Waar wordt het vaak gebruikt?
De compacte structuur en het middenspanningsontwerp maken dit type CT geschikt voor diverse elektrische toepassingen binnenshuis.
- Schakelapparatuur voor binnen:Levert stroomsignalen voor meet- en beveiligingscircuits.
- Stroomverdeelkasten:Ondersteunt de bewaking van feeders en elektrische belastingen.
- Compacte onderstations:Interfaces primaire circuits met meet- en beveiligingsapparatuur.
- Industriële energiesystemen:Helpt bij het bewaken van de elektrische bedrijfsomstandigheden in productiefaciliteiten.
- Energiemanagementsystemen:Levert actuele informatie voor elektrische bewaking en analyse.
- Distributieautomatisering:Ondersteunt stroomdetectie voor geautomatiseerde elektrische controle en monitoring.
In praktische installaties kan de transformator samenwerken met beveiligingsrelais, energiemeters, bewakingsinstrumenten en andere secundaire elektrische apparatuur. Dit maakt nauwkeurige specificatie bijzonder belangrijk bij het integreren van een CT in een bestaand schakelsysteem.
Hoe moet u de juiste CT selecteren?
Voor ingenieurs, elektriciens, fabrikanten van schakelapparatuur en inkoopteams moet de productselectie gebaseerd zijn op de volledige elektrische toepassing en niet alleen op de nominale spanning.
- Bevestig de systeemspanning.Controleer of de CT geschikt is voor het daadwerkelijke middenspanningsnetwerk, zoals een 10KV-toepassing.
- Bepaal de primaire stroom.Selecteer een primaire stroomsterkte die overeenkomt met de verwachte bedrijfs- en systeemomstandigheden.
- Kies de secundaire stroom.Controleer of stroomafwaartse meters en beveiligingsrelais 1A of 5A secundaire stroom nodig hebben.
- Definieer de nauwkeurigheidseis.Meet- en beveiligingscircuits kunnen verschillende nauwkeurigheidsklassen vereisen.
- Controleer de secundaire last.Het nominale vermogen moet compatibel zijn met het aangesloten secundaire circuit.
- Controleer de isolatievereisten.Bevestig dat het isolatieniveau overeenkomt met het elektrische systeem en het projectontwerp.
- Controleer de mechanische installatievoorwaarden.Montagegaten, aansluitingspositie, beschikbare kastruimte en aardingsvoorzieningen moeten allemaal worden beoordeeld.
Voor op maat gemaakte projecten kan het verstrekken van de systeemspanning, primaire stroom, secundaire stroom, nauwkeurigheidsklasse, nominale belasting, installatieomgeving en beoogde toepassing aan de leverancier de modelselectie en technische communicatie aanzienlijk verbeteren.
Veelgestelde vragen
Wat is de belangrijkste functie van een 10KV stroomtransformator voor binnen?
De belangrijkste functie is het omzetten van een hoge primaire stroom in een gestandaardiseerde lagere secundaire stroom voor metingen, energiemonitoring en relaisbescherming in elektrische middenspanningssystemen.
Welke secundaire stroomopties zijn beschikbaar?
De LZZBJ9-10-specificatie ondersteunt nominale secundaire stroomopties van 1A en 5A. De juiste optie moet overeenkomen met de aangesloten meet- of beveiligingsapparatuur.
Welk primair stroombereik kan worden geconfigureerd?
De vermelde configuraties dekken primaire stroomwaarden van 5A tot 2500A. De exacte configuratie moet worden geselecteerd op basis van de elektrische vereisten van het project.
Kan deze CT zowel voor metingen als voor beveiliging worden gebruikt?
Ja. Het product ondersteunt verschillende combinaties van nauwkeurigheidsklassen voor meet- en beveiligingstoepassingen. De vereiste configuratie moet worden bepaald op basis van het beveiligingsschema en de meetvereisten.
Waarom wordt epoxyhars gebruikt in de CT-structuur?
Epoxyhars zorgt voor elektrische isolatie en mechanische inkapseling. In een volledig gesloten structuur helpt het ook de interne componenten te beschermen en ondersteunt het een stabiele werking in schakelapparatuur binnenshuis.
Waar kan dit type stroomtransformator worden geïnstalleerd?
Typische toepassingen zijn onder meer schakelapparatuur voor binnenshuis, stroomverdeelkasten, compacte onderstations, industriële energiesystemen, energiebeheersystemen en apparatuur voor distributieautomatisering.
Praat met Anqiang Power voor een oplossing op maat
Bij het selecteren van een middenspanningsstroomtransformator is de juiste combinatie van primaire stroom, secundaire stroom, nauwkeurigheidsklasse, nominaal vermogen, isolatieniveau en installatiestructuur essentieel. De LZZBJ9-10 biedt meerdere configuratieopties voor binnenstroomsystemen van 10KV en lager, waardoor hij geschikt is voor meet- en beveiligingstoepassingen in verschillende distributieomgevingen. Als u een nieuw schakelinstallatieproject plant, een bestaande verdeelkast upgradet of een CT nodig heeft die is geconfigureerd rond specifieke elektrische parameters, lees dan meer over de 10KV Indoor Current Transformer enneem contact met ons opmet uw technische wensen voor een passende oplossing van Anqiang Power.
