Betrouwbare middenspanningsdistributie is afhankelijk van veilig schakelen, effectief feederbeheer en betrouwbare buitenapparatuur.Anqiang-krachtlevert de24kV Op paal gemonteerde SF6 lastscheidingsschakelaar, ontworpen voor bovengrondse stroomdistributienetwerken die betrouwbare belastingschakeling, flexibele bediening en praktische integratie met distributieautomatiseringssystemen vereisen. Als u het werkingsprincipe, de technische specificaties en installatievereisten begrijpt, kunnen nutsbedrijven, industriële exploitanten en elektriciens weloverwogen aankoopbeslissingen nemen.

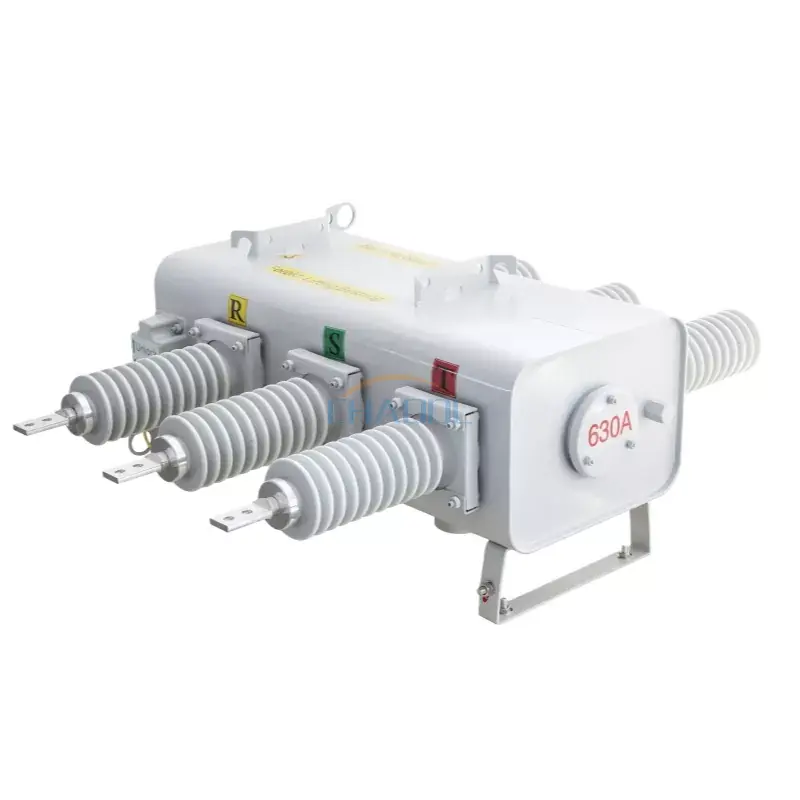

Een 24 kV op een paal gemonteerde SF6 lastscheidingsschakelaar is een middenspanningsschakelaar voor buitengebruik die zwavelhexafluoride (SF6) gas gebruikt voor isolatie en boogdoving. Geïnstalleerd op een elektriciteitspaal helpt het operators de belastingsstroom te controleren, bovengrondse feeders in beheersbare secties te verdelen en geplande schakeloperaties te ondersteunen. De Anqiang Power FLW34-24-serie wordt vermeld met een nominale stroom van 630 A, spanningsopties van 11 kV, 24 kV en 33 kV, en handmatige, elektrische en bedieningsopties op afstand. In deze gids worden het werkingsprincipe, de belangrijkste technische parameters, toepassingen, selectiecriteria en onderhoudsoverwegingen voor distributienetwerkprojecten uitgelegd.
Een 24 kV op een paal gemonteerde SF6 lastscheidingsschakelaar is een buitenschakelapparaat dat wordt gebruikt in bovengrondse middenspanningsdistributienetwerken. Het primaire doel is het maken en onderbreken van gespecificeerde belastingsstromen onder de nominale bedrijfsomstandigheden. Door gecontroleerd schakelen op geselecteerde punten langs een feeder mogelijk te maken, helpt het nutsbedrijven de stroomverdeling te beheren en secties te isoleren voor operationele doeleinden.
De term beschrijft drie belangrijke kenmerken:
Het Anqiang Power FLW34-24-product is vermeld voor 11 kV, 24 kV en 33 kV nominale spanningsopties, met een nominale stroom van 630 A. De juiste configuratie moet worden geselecteerd op basis van de elektrische vereisten van het netwerk en de door de fabrikant bevestigde productbeoordelingen.
In tegenstelling tot een eenvoudige scheider is een lastscheidingsschakelaar ontworpen om de gespecificeerde belastingsstroom te onderbreken. Het mag echter niet automatisch worden behandeld als een stroomonderbreker die elke kortsluitstroom kan onderbreken. De vereiste foutbeveiliging moet worden geboden door een gecoördineerd beveiligingssysteem en geschikte apparatuur.
Het werkingsprincipe combineert mechanische contactbeweging met de elektrische isolatie en boogdovende eigenschappen van SF6-gas. Wanneer de contacten scheiden terwijl ze stroom voeren, kan er een elektrische boog tussen de contacten ontstaan. De schakelkamer is ontworpen om deze boog te controleren en te doven onder de gespecificeerde bedrijfsomstandigheden van het apparaat.
Wanneer de schakelaar gesloten is, zorgen de geleidende contacten voor het beoogde stroompad. Elektriciteit stroomt door het bovengrondse distributiecircuit naar stroomafwaartse transformatoren, industriële faciliteiten, commerciële gebouwen of andere aangesloten belastingen.
Wanneer een geautoriseerde schakelhandeling vereist is, beweegt het bedieningsmechanisme de contacten. Het op SF6 gebaseerde onderbrekingssysteem helpt de boog te doven die ontstaat tijdens de contactscheiding, op voorwaarde dat de stroom- en schakelomstandigheden binnen de nominale capaciteit van de apparatuur blijven.
Operators kunnen strategisch geplaatste schakelaars gebruiken om een distributiefeeder in secties te verdelen. Deze regeling ondersteunt gepland onderhoud, belastingoverdracht en de isolatie van aangewezen netwerksecties. De daadwerkelijke foutisolatie hangt af van het beveiligingsschema, de foutdetectie, de schakelvolgorde en de coördinatie met upstream- en downstream-apparaten.
Afhankelijk van de geselecteerde configuratie kan de schakelaar handmatige, elektrische bediening of bediening op afstand ondersteunen. Wanneer compatibele controllers en communicatie-interfaces worden meegeleverd, kan deze ook deel uitmaken van een distributieautomatiseringssysteem.
Voor extra uitrustingsopties kunnen kopers het assortiment middenspanningslastschakelaars van Anqiang Power verkennen en verschillende schakelarrangementen vergelijken voordat ze een projectspecificatie finaliseren.
Technische parameters bepalen of een switch geschikt is voor een bepaald netwerk. De volgende tabel vat de belangrijkste specificaties samen die zijn gepubliceerd voor het Anqiang Power FLW34-24/630-20-product. Waarden moeten vóór aanschaf worden geverifieerd aan de hand van het huidige gegevensblad en de goedgekeurde configuratie.
| Parameter | Gepubliceerde specificatie | Selectieoverweging |
|---|---|---|
| Productmodel | FLW34-24 / FLW34-24/630-20 | Bevestig de exacte modelaanduiding op de offerte en het gegevensblad. |
| Opties voor nominale spanning | 11 kV, 24 kV, 33 kV | Stem de geselecteerde versie af op de netwerkspanning en isolatievereisten. |
| Nominale stroom | 630A | Controleer de continue belastingsstroom en de verwachte bedrijfsomstandigheden. |
| Nominale frequentie | 50/60Hz vermeld op de productpagina | Bevestig de toepasselijke frequentie voor de bestelde configuratie. |
| Piek bestand tegen stroom | 50kA | Controleer de testbasis, duur en coördinatie met systeemfoutniveaus. |
| Geschatte korte tijd is bestand tegen stroom | 20/4kA/s zoals vermeld | Vraag om verduidelijking van de notatie en de toepasselijke duur ervan. |
| Nominale laad- en breekstroom van de kabel | 25A | Bevestig de geschiktheid voor de specifieke kabelschakelplicht. |
| Nominale laad- en breekstroom van de lijn | 16A | Controleer de beoogde toepassing voor het schakelen van bovengrondse lijnen. |
| Mechanische bediening | 6.000 vermelde operaties | Controleer de testomstandigheden en het onderhoudsschema. |
| Relatief gaslekpercentage | Niet meer dan 1% per jaar, zoals vermeld | Bevestig de toepasselijke norm en meetmethode. |
| Bescherming van behuizing en controller | IP44 vermeld | Beoordeel de blootstelling, plaatsing van de kast en aanvullende behoeften op het gebied van milieubescherming. |
Belangrijke specificatie-opmerking:De gepubliceerde parameterlijst bevat verkorte of mogelijk dubbelzinnige vermeldingen, inclusief de frequentienotatie en de kortetermijnstroomnotatie. Deze waarden mogen niet worden geïnterpreteerd als geverifieerde testresultaten zonder bevestiging van Anqiang Power. In het bijzonder is een piekweerstandswaarde niet hetzelfde als een nominaal kortsluitbreekvermogen.
Vraag voor projectdocumentatie ook de toepasselijke typekeuringsrapporten, isolatieniveaus, details van het bedieningsmechanisme, stuurspanning, klemmenopstelling en installatietekeningen aan. Deze documenten helpen ingenieurs de volledige schakelconstructie te evalueren in plaats van te vertrouwen op één enkele kopscore.
Indien correct ontworpen en onderhouden, biedt een SF6-lastscheidingsschakelaar verschillende praktische voordelen voor bovengrondse distributiesystemen.
Bij een op een paal gemonteerde constructie worden schakelapparatuur rechtstreeks op de distributiestructuur geplaatst. Dit kan de behoefte aan extra ruimte op grondniveau verminderen en feeder-indelingen ondersteunen waar een speciale elektrische ruimte binnenshuis onpraktisch is.
SF6 heeft sterke diëlektrische eigenschappen en wordt veel gebruikt in elektrische hoogspanningsapparatuur. Binnen een goed ontworpen schakelkamer ondersteunt het isolatie- en boogdovende prestaties. Het daadwerkelijke schakelvermogen is afhankelijk van het contactontwerp, de toestand van het gas, het bedieningsmechanisme en de nominale belasting.
Handmatige, gemotoriseerde en afstandsbedieningsopties kunnen aan verschillende operationele vereisten voldoen. Schakelen op afstand kan de noodzaak van veldbezoeken tijdens routinematige netwerkherconfiguratie verminderen, op voorwaarde dat het besturingssysteem en de communicatie-infrastructuur op de juiste manier zijn geïmplementeerd.
Wanneer een op een paal gemonteerde schakelaar wordt geïntegreerd met compatibele controllers en toezichtsystemen, kan deze bijdragen aan geautomatiseerd feederbeheer. Ingenieurs moeten communicatieprotocollen, hulpstroomvereisten, besturingslogica en vergrendelingsregelingen bevestigen voordat ze bestellen.
Een afgesloten schakelkamer kan de blootstelling van interne componenten aan externe verontreiniging beperken. Niettemin betekent een lager routineonderhoud niet dat er sprake is van een onderhoudsvrije werking. Mechanische verbindingen, regelcircuits, isolatiecomponenten en gasgerelateerde parameters moeten nog steeds worden geïnspecteerd volgens de instructies van de fabrikant.
Een andere overweging is de verantwoordelijkheid voor het milieu. SF6 is een krachtig broeikasgas, dus eigenaren van apparatuur moeten lekpreventie, gasterugwinning en conforme afhandeling aan het einde van de levensduur implementeren. Afhankelijk van de lokale regelgeving en duurzaamheidsdoelstellingen van projecten kunnen alternatieve isolatietechnologieën ook evaluatie rechtvaardigen.
Een 24 kV op een paal gemonteerde SF6 lastscheidingsschakelaar is geschikt voor distributietoepassingen buitenshuis wanneer de elektrische specificaties en omgevingsspecificaties overeenkomen met de installatie.
De geschiktheid van de toepassing hangt af van meer dan de nominale spanning. Kortsluitniveaus, schakeltaken, omgevingstemperatuur, hoogte, ernst van de vervuiling, windbelasting, montagesterkte en vereiste besturingsfuncties moeten allemaal worden geëvalueerd.
Inkoopteams moeten de volledige werkomgeving evalueren in plaats van een apparaat te kiezen op basis van alleen spanning en stroom. Een gestructureerde beoordeling kan hiaten in de specificaties verkleinen en kostbare wijzigingen tijdens de installatie voorkomen.
Kopers die schakelapparatuur vergelijken, moeten ook het onderscheid begrijpen tussen een belastingsschakelaar en een stroomonderbreker. Een lastschakelaar handelt gespecificeerde normale schakeltaken af, terwijl een stroomonderbreker met een geschikt vermogen is ontworpen om foutstromen te onderbreken binnen het aangegeven uitschakelvermogen. Het ontwerp van de systeembeveiliging bepaalt welke apparaten nodig zijn en hoe ze samenwerken.
Een correcte installatie is essentieel voor de veilige werking van middenspanningsapparatuur buitenshuis. Installatie en inbedrijfstelling moeten worden uitgevoerd door gekwalificeerd elektrisch personeel volgens goedgekeurde procedures, waarbij het circuit geïsoleerd is en alle relevante veiligheidscontroles aanwezig zijn.
Onderhoudsintervallen moeten de instructies van de fabrikant, de toepasselijke elektrische voorschriften en de feitelijke gebruiksomgeving volgen. Het kan zijn dat de inspectiefrequentie moet worden verhoogd als apparatuur te maken krijgt met zwaar weer, zware vervuiling, veelvuldig schakelen of abnormale bedrijfsomstandigheden.
Het hanteren van SF6 moet worden uitgevoerd door opgeleid personeel met behulp van de juiste apparatuur en procedures. Laat nooit opzettelijk gas ontsnappen als routineonderhoudsmethode. Volg de toepasselijke milieuvereisten voor lekdetectie, terugwinning, opslag en verwijdering.
De belangrijkste functie ervan is het maken en onderbreken van gespecificeerde belastingsstromen in een middenspanningsdistributienetwerk buitenshuis. Het ondersteunt ook het sectionaliseren van feeders en gecontroleerde schakeloperaties. De foutbeveiliging moet worden gewaarborgd door een passend gecoördineerd beveiligingssysteem.
De gepubliceerde productinformatie vermeldt een nominale stroom van 630A. Kopers moeten vóór aankoop de exacte bestelde configuratie en de toepasselijke technische specificaties bevestigen.
Ja, bediening op afstand wordt ondersteund als productconfiguratieoptie. De vereiste controller, hulpvoeding, communicatie-interfaces en automatiseringscompatibiliteit moeten voor het project worden bevestigd.
Nee. Een lastscheidingsschakelaar is ontworpen om gespecificeerde belastingsstromen te onderbreken, terwijl een stroomonderbreker is ontworpen om foutstromen te onderbreken binnen het nominale uitschakelvermogen. De juiste apparatuuropstelling is afhankelijk van het netwerkbeschermingsonderzoek en de toepasselijke normen.
Anqiang-kracht vermeldt opties voor nominale spanning van 11 kV, 24 kV en 33 kV. De beschikbare configuratie, isolatievereisten en maatdetails moeten bij de fabrikant worden geverifieerd.
Ja. Hoewel de afgesloten gaskamer de blootstelling aan externe besmetting kan verminderen, blijven periodieke inspecties noodzakelijk. Het onderhoud moet betrekking hebben op het bedieningsmechanisme, de isolatiecomponenten, het regelsysteem en de gasconditie zoals gespecificeerd door de fabrikant.
Geef de systeemspanning, nominale stroom, frequentie, installatieomgeving, vereiste bedrijfsmodus, stuurspanning, hoeveelheid, toepasselijke normen en projectlocatie op. Enkellijnsdiagrammen, montagevereisten en eventuele speciale omgevingsomstandigheden kunnen de leverancier helpen de juiste configuratie te bevestigen.
Een 24 kV op een paal gemonteerde SF6-lastscheidingsschakelaar kan een belangrijke rol spelen in de moderne middenspanningsdistributie door gecontroleerde belastingschakeling mogelijk te maken, het sectionaliseren van feeders te ondersteunen en opties te bieden voor lokale of externe bediening. De effectiviteit ervan hangt af van de juiste elektrische selectie, gecoördineerde foutbeveiliging, geschikte installatie en verantwoord langdurig onderhoud.
Anqiang-kracht biedt de FLW34-24-serie aan voor distributieprojecten die op palen gemonteerde schakelapparatuur vereisen, met gepubliceerde specificaties voor nominale stroom van 630A en meerdere spanningsopties. Controleer voordat u een bestelling plaatst het technische gegevensblad, de bedrijfsconfiguratie, de milieugeschiktheid en de relevante testdocumentatie. Als u een upgrade van een nutsvoorziening, een industrieel distributieproject of een distributieautomatiseringsinstallatie plant, bekijk dan de productdetails enneem contact met ons opom uw spanningsvereisten, technische specificaties en aanpassingsbehoeften te bespreken met het Anqiang Power-team.
