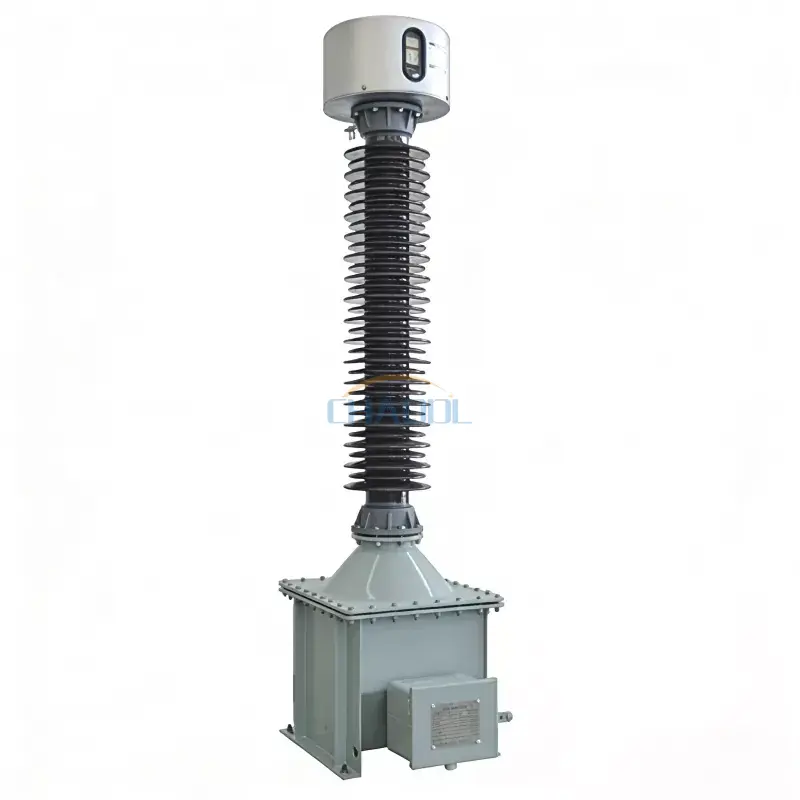

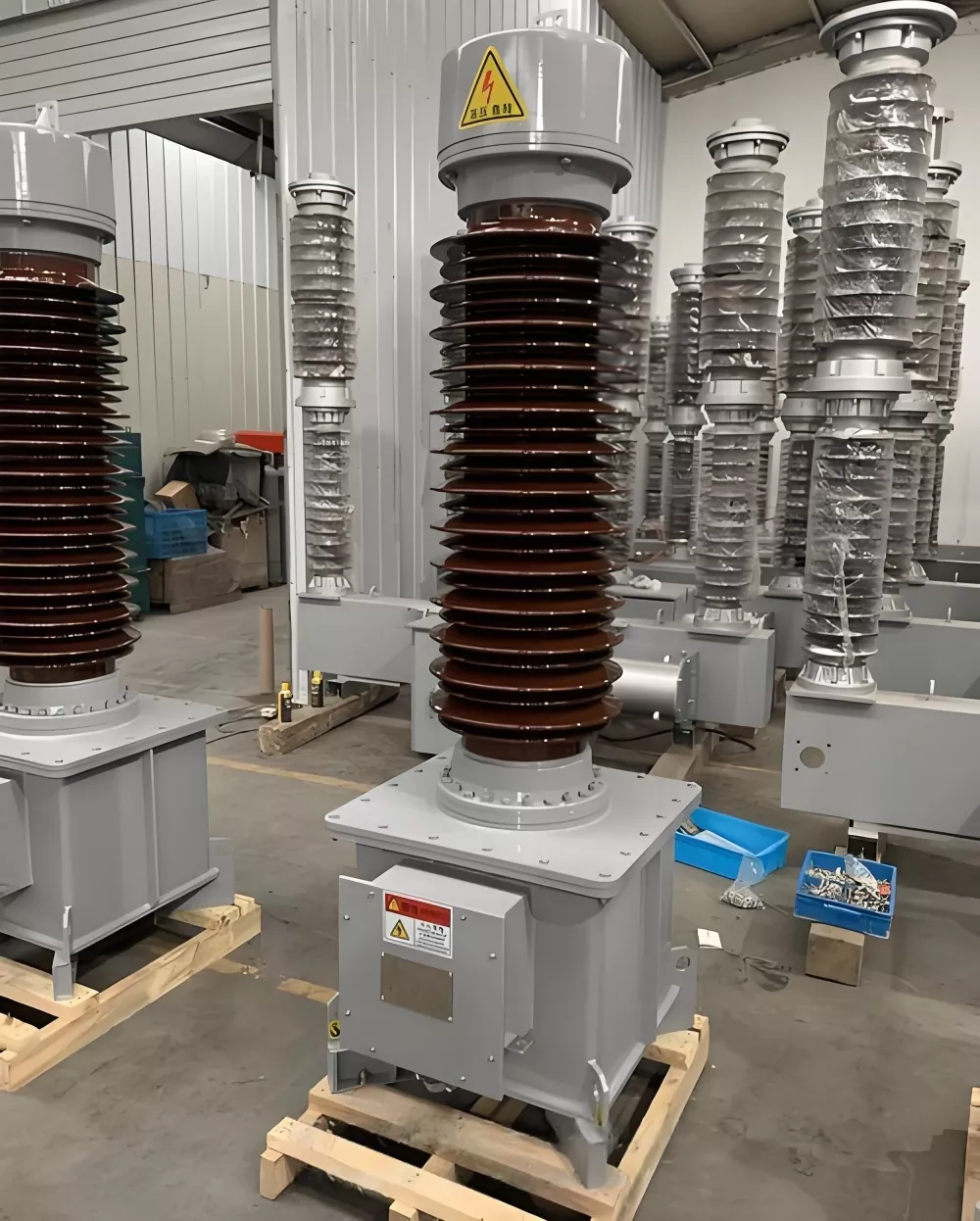

Anqiang Power presenteert zijn hoge prestatiesIn olie ondergedompelde elektromagnetische spanningstransformatorontworpen voor betrouwbare meting en bescherming in midden- en hoogspanningssystemen. De JDX-serie is ontworpen voor 66KV-, 110KV- en 220KV-netwerken en ondersteunt een stabiele werking in onderstations, transmissielijnen en industriële distributiesystemen. Het interne isolatiesysteem heeft een gegradeerde capacitieve structuur om een uniforme elektrische veldverdeling en operationele stabiliteit op lange termijn onder veeleisende netomstandigheden te garanderen.
Dit product wordt veel gebruikt in krachtoverbrengingsomgevingen waar nauwkeurige spanningsmeting en systeembescherming vereist zijn. Dankzij het geoptimaliseerde olie-isolatieontwerp en de versterkte mechanische structuur garandeert de unit consistente prestaties, zelfs onder fluctuerende belasting en omgevingsstress.
DeIn olie ondergedompelde elektromagnetische spanningstransformatorheeft een afgedichte olietankstructuur gecombineerd met een roestvrijstalen expansiesysteem om een stabiele interne druk te behouden. Het oliepeil kan visueel worden gecontroleerd via een speciaal inspectievenster, waardoor operators snel de werkomstandigheden kunnen beoordelen zonder demontage.
Belangrijke blootliggende metalen onderdelen zijn behandeld met thermisch verzinken en poedercoaten om de corrosiebestendigheid te verbeteren. De secundaire aansluitingen zijn in een gelaagde configuratie gerangschikt, waarbij de meet- en beschermingswikkelingen gescheiden zijn om interferentie te verminderen en de meetnauwkeurigheid te verbeteren.
Elektrische prestatieparameters van de JDX-serie voor verschillende spanningsniveaus:
| Nominale primaire spanning (kV) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Maximale apparaatspanning (kV) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Nominale frequentie (Hz) | 50/60 | ||||||
| Nominale netfrequentie houdspanning (kV) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Nominale bliksemstoothoudspanning (kV) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Boogflits afstand | 780 | 1050 | 1300 | ||||
| Mechanische belasting (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Secundaire terminalmarkeringen | 1a-1n | 2a-2n | pa-dn | ||||
| Nauwkeurigheidsniveau | 0.2 | 0.5 | 3P | ||||
| Nominaal vermogen (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Thermische limietuitgang (VA) | 2000 | ||||||
| Nominale spanningsfactor | 1,2/continu; 1,9/8 uur (66KV) 1,2/continu; 1,5/30s (110-230KV) |
||||||
In moderne energiesystemen is deIn olie ondergedompelde elektromagnetische spanningstransformatorwordt doorgaans ingezet in buitenstations, transmissiecorridors en hoogspanningsverdeelstations. Het ondersteunt nauwkeurige spanningsmetingen voor het meten van inkomsten en relaisbescherming, waardoor een stabiele netwerking onder complexe belastingsomstandigheden wordt gegarandeerd.
Het ontwerp is met name geschikt voor omgevingen die een hoge isolatiebetrouwbaarheid vereisen, zoals onderstations van nutsvoorzieningen, industriële energiecentrales en regionale elektriciteitsnetwerken.

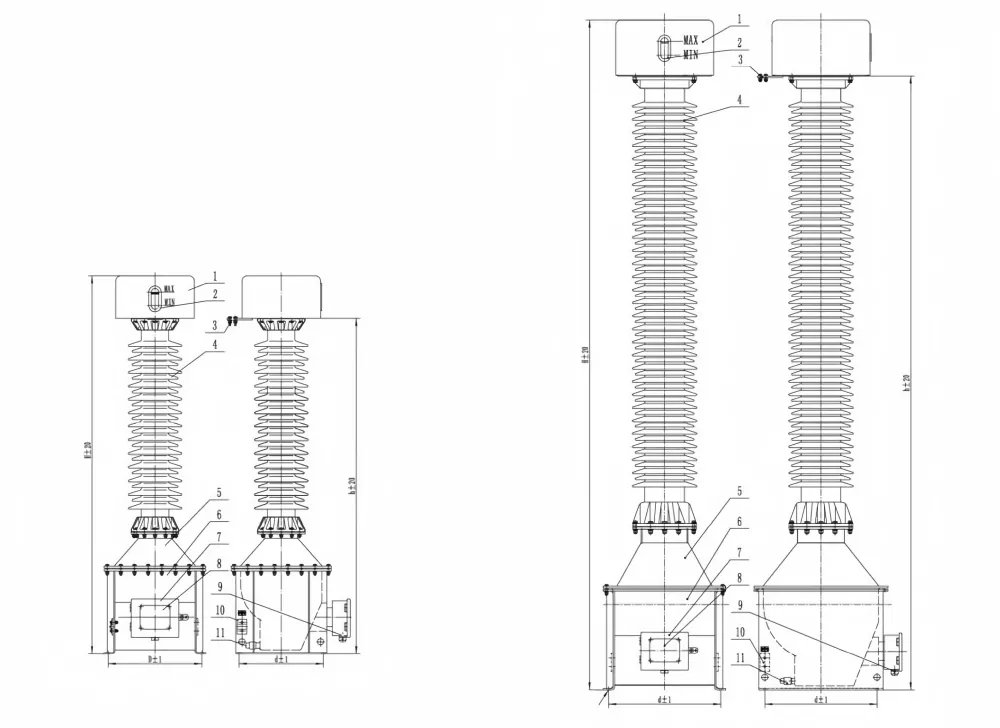

| Nummer | Naam |
| 1 | Uitbreider |
| 2 | Kijkvenster voor oliepeil |
| 3 | Enkele terminal |
| 4 | Porseleinen mouw |
| 5 | Verhoogde zitting |
| 6 | Tank |
| 7 | Secundaire aansluitdoos |
| 8 | Naambord |
| 9 | Secundair uitlaatgat |
| 10 | Aardingsplaat |
| 11 | Olie aftapkraan |
Zorg vóór de inbedrijfstelling voor een correcte aarding en controleer de polariteit van de secundaire bedrading. De transformator moet worden geïnstalleerd op een stabiele fundering met voldoende ruimte om de isolatieafstand en een veilige werking te behouden. Bij langdurig gebruik wordt een routinematige inspectie van het oliepeil en de staat van de afdichting aanbevolen.
Vraag 1: Voor welke systemen is deze spanningstransformator geschikt?
A: Het wordt vaak gebruikt in 66KV tot 220KV stroomtransmissie- en distributiesystemen voor meting en bescherming.
Vraag 2: Kan het buiten worden gebruikt?
A: Ja, de structuur is ontworpen voor buitenstations met corrosiewerende en afgedichte isolatieprestaties.
Vraag 3: Wat is de onderhoudsvereiste?
A: Regelmatige inspectie van het oliepeil en het aandraaien van de aansluitingen worden aanbevolen voor een stabiele werking op de lange termijn.
Vraag 4: Ondersteunt het verschillende nauwkeurigheidsklassen?
A: Ja, er zijn meerdere nauwkeurigheidscombinaties beschikbaar voor meet- en beveiligingstoepassingen.
Vraag 5: Hoe worden de isolatieprestaties gegarandeerd?
A: De unit maakt gebruik van olie-isolatie met capacitieve classificatie om een uniforme verdeling van het elektrische veld te behouden.
Vraag 6: Wat is de levensduur?
A: Onder normale bedrijfsomstandigheden ondersteunt het langdurige service met minimale verslechtering.
