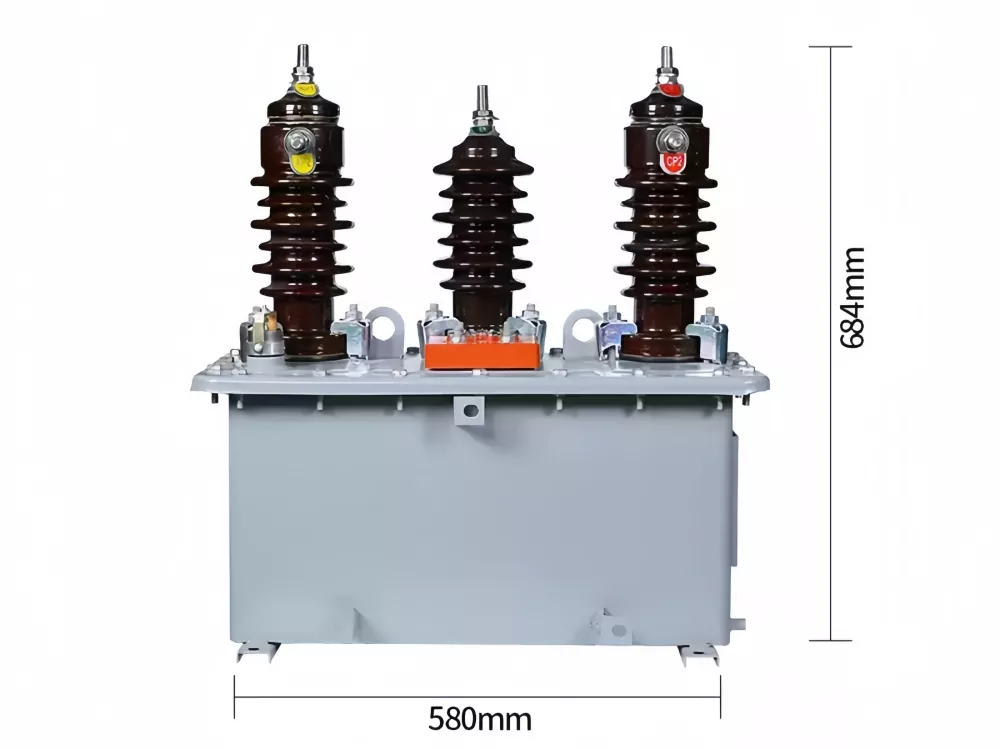

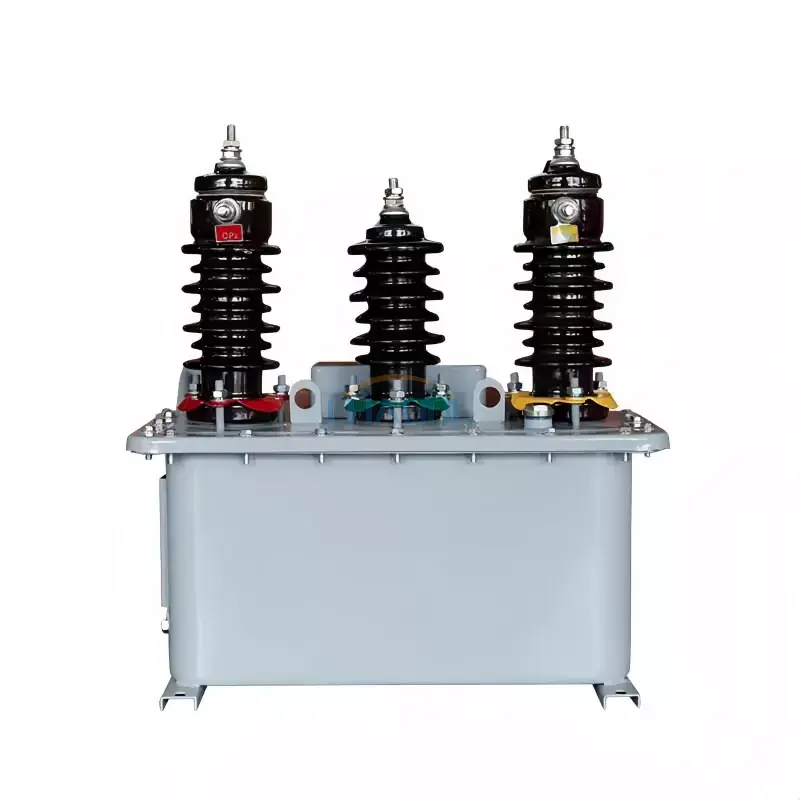

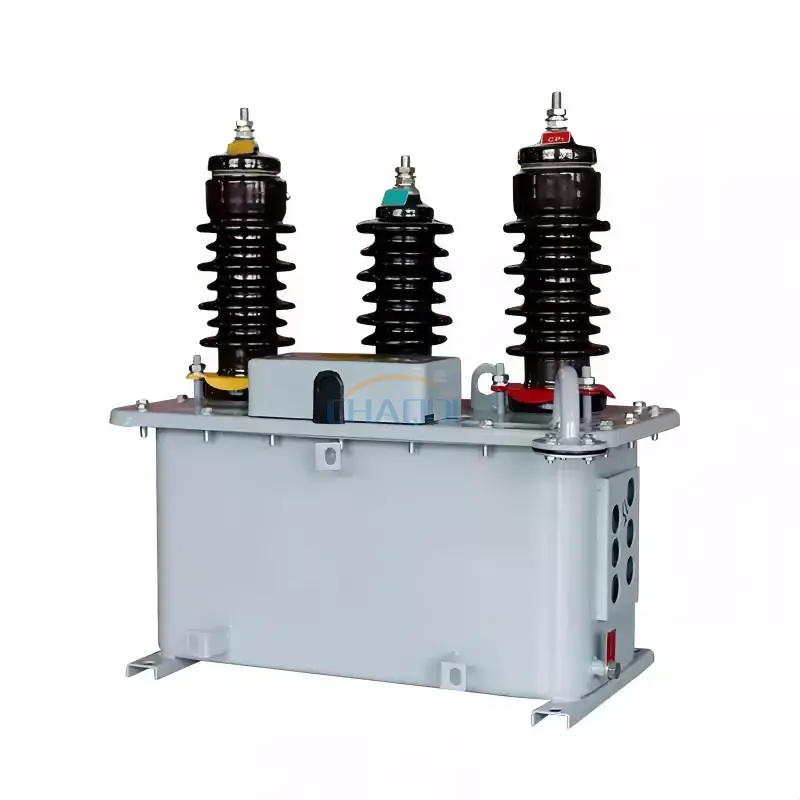

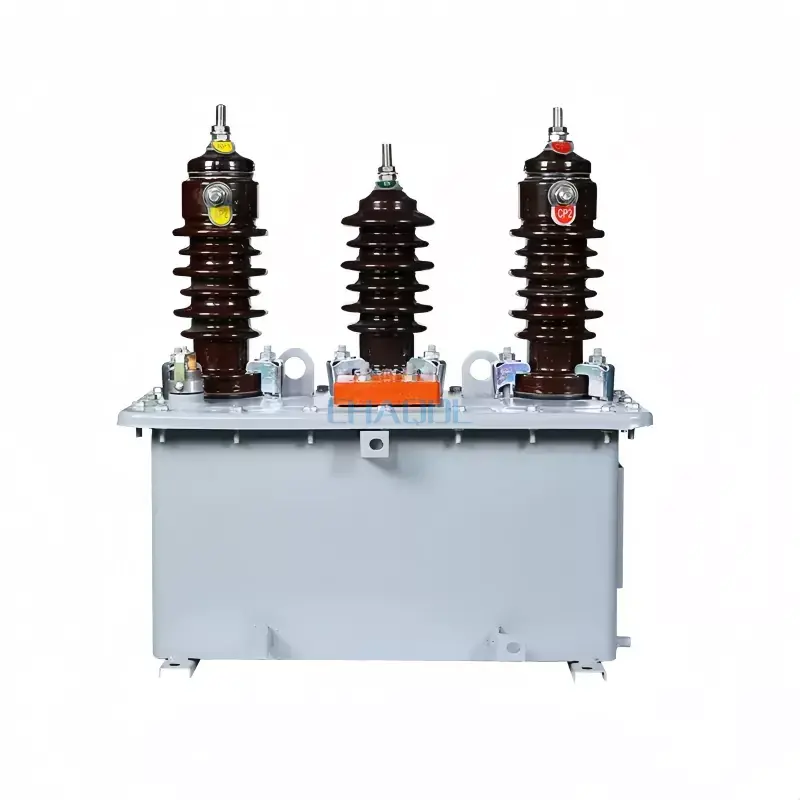

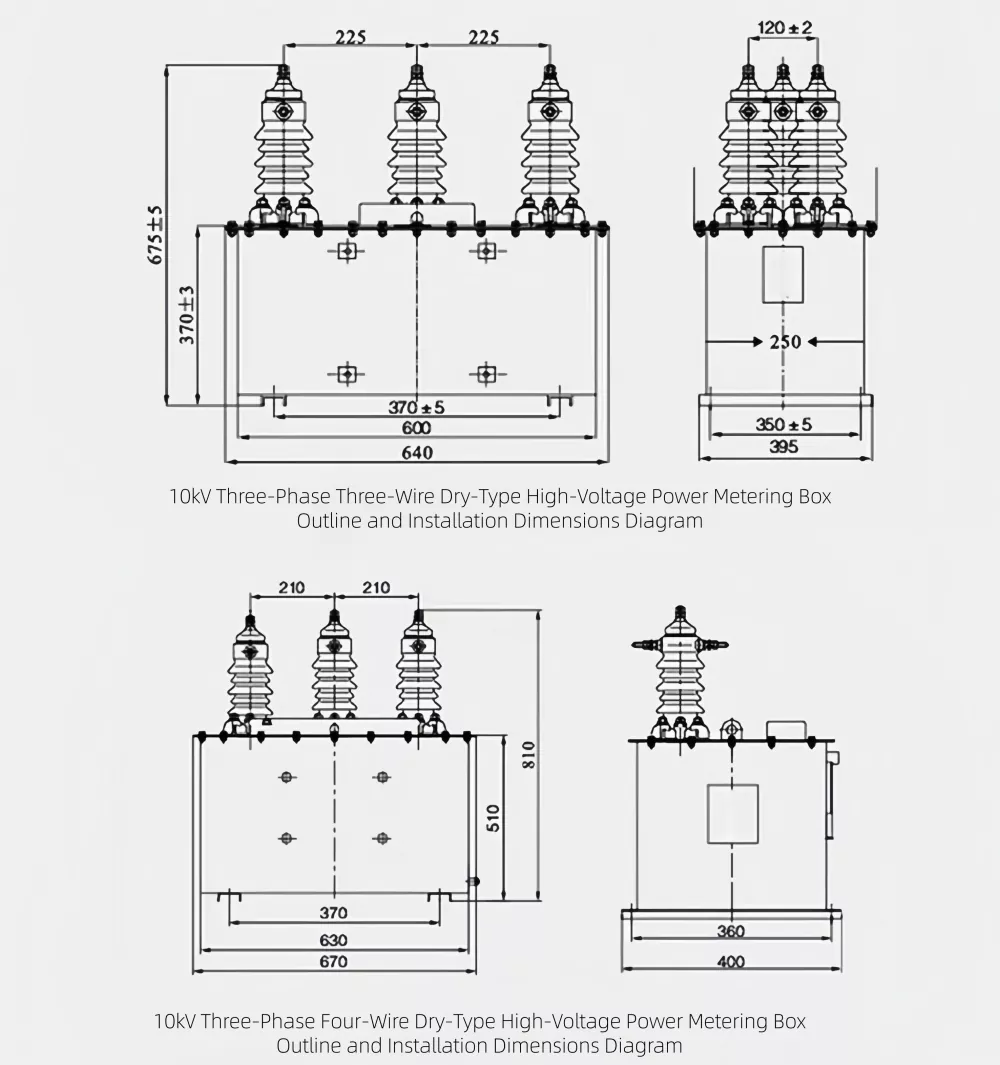

Deze in olie ondergedompelde gecombineerde instrumenttransformator (model JLS-10) is ontworpen voor nauwkeurige metingen en bescherming in middenspanningssystemen. Het integreert spannings- en stroommeetfuncties in één enkele met olie gevulde eenheid, waardoor het breed toepasbaar is in buitendistributienetwerken, onderstations en industriële stroombewakingssystemen. De structuur heeft een afgedicht, in olie ondergedompeld isolatieontwerp om een stabiele werking te garanderen onder langdurige belasting en blootstelling aan zware omstandigheden.
De olie-ondergedompelde gecombineerde instrumenttransformator is ontworpen om gelijktijdige spannings- en stroomtransformatie uit te voeren voor elektrische meting en relaisbescherming. Het is geschikt voor 6kV-, 10kV- en 35kV-distributiesystemen, vooral in buitenstations, compacte transformatorstations en industriële elektriciteitsnetten waar betrouwbaarheid en isolatiesterkte van cruciaal belang zijn.
Door meerdere meetfuncties in één structuur te integreren, wordt de installatieruimte verminderd en de efficiëntie van de systeembedrading verbeterd, waardoor het een voorkeursoplossing is voor moderne smart grid-toepassingen.
| Productnaam | In olie ondergedompelde gecombineerde instrumenttransformator | Productmodel | JLS-10 |
| Nauwkeurigheidsniveau | 0,5/0,2 graad | Nominale spanning | 6/10/35KV |
| Nominale frequentie | 50 Hz | Spanningsverhouding | 6000/100 |
Technische parameters van de spanningssectie van JLS-35, 10, 6 en 3 in olie ondergedompelde gecombineerde instrumenttransformatoren
|
Productmodel |
JLS-35 |
JLS-10 |
JLS-6 |
JLS-3 |
|
Nominale primaire spanning |
35KV |
10KV |
6KV |
3KV |
|
Maximale spanning |
40,5KV |
11,5KV |
6,9KV |
3,5KV |
|
Nominale secundaire spanning |
100KV |
|||
|
Maximale capaciteit |
1000VA |
460VA |
320VA |
320VA |
|
Eenmalige stroomfrequentie is bestand tegen spanningstest |
80 |
38 |
32 |
25 |
|
Nominaal isolatieniveau |
41/95/200 |
12/42/75 |
7,2/32/60 |
3,6/25/40 |
Technische parameters van de huidige sectie van JLS-35, 10, 6 en 3 in olie ondergedompelde gecombineerde instrumenttransformatoren
|
Nominale primaire stroom |
Nominale secundaire stroom |
FS meerdere |
1s thermische stabiliteitsstroomvermenigvuldiger |
Nominale dynamische stabiliteit huidige veelvoud |
|
|
Enkele variabele verhouding |
0,5,1,2,5,5,7,5,10,15,20,25,30,40,50,60 、75、100、120、150、200、250、300、400、600、800 |
5A |
10 |
70 |
120 |
|
Dubbele verhouding |
2,5-5,5-10,7,5-15,10-20,15-30,20-40,25-50,30-60,50-75,100-20,150-300,250-500 |
||||
Het heeft een volledig afgedichte olietankstructuur, waardoor uitstekende isolatieprestaties en sterke weerstand tegen vocht, stof en milieuvervuiling worden gegarandeerd. De kern is gemaakt van hoogwaardig siliciumstaal om energieverlies te minimaliseren, terwijl nauwkeurige koperen wikkelingen zorgen voor een stabiele stroomoverdracht en nauwkeurige meetresultaten.
Vergeleken met conventionele afzonderlijke transformatoren vermindert deze olie-ondergedompelde gecombineerde instrumenttransformator de bedradingscomplexiteit aanzienlijk en verbetert de installatie-efficiëntie in buitenstations en meetkasten.
1. Geschikt voor buiten- of binneninstallatie in distributiesystemen
2. Omgevingstemperatuur: -25℃ tot +40℃
3. Hoogte: ≤1000m (hogere hoogte vereist aangepast ontwerp)
4. Toepasbaar in omgevingen die vrij zijn van corrosief gas, zware vervuiling of ernstige trillingen
Vraag 1: Wat is de belangrijkste functie van een in olie ondergedompelde gecombineerde instrumenttransformator?
A: Het integreert spannings- en stroommetingen in één apparaat en biedt nauwkeurige meting en relaisbescherming voor middenspanningssystemen zoals onderstations en distributienetwerken.
Vraag 2: Waar wordt deze transformator doorgaans geïnstalleerd?
A: Het wordt vaak gebruikt in buitenstations, compacte transformatorstations, industriële stroomdistributiesystemen en meetkasten die een stabiele energiemeting vereisen.
Vraag 3: Welke spanningsniveaus kan deze apparatuur ondersteunen?
A: Standaardmodellen ondersteunen 3kV-, 6kV-, 10kV- en 35kV-systemen, waardoor ze geschikt zijn voor een breed scala aan middenspanningstoepassingen.
Vraag 4: Wat zijn de voordelen van in olie ondergedompelde isolatie?
A: Olie-isolatie biedt uitstekende diëlektrische sterkte, warmteafvoer en operationele stabiliteit op lange termijn, vooral in ruwe buitenomgevingen.
Vraag 5: Hoe vaak is onderhoud nodig?
A: De structuur is volledig afgedicht en vereist dus minimaal onderhoud. Regelmatige inspectie van de olieconditie en aansluitingen wordt aanbevolen.
Vraag 6: Kan het worden aangepast voor verschillende stroomverhoudingen?
A: Ja, stroomverhoudingen en secundaire parameters kunnen worden aangepast aan de projectvereisten om te passen bij verschillende meet- en beveiligingssystemen.
