Via kernstroomtransformator

Anqiang Power ontwikkelt het kerntype Through Core Current Transformer LMZC-10 op basis van veldtoepassingsvereisten van moderne stroomdistributiesystemen. Het product is ontworpen voor omgevingen met middenspanningsschakelaars zoals GIS, RMU en compacte substations en biedt stabiele meetprestaties onder complexe bedrijfsomstandigheden. Het heeft een volledig geïsoleerde structuur met een vlamvertragende ABS-behuizing en een afgedicht transparant aansluitdeksel om de veiligheid en zichtbaarheid tijdens bedrading en onderhoud te verbeteren.

In praktische meet- en beveiligingscircuits wordt het veel gebruikt voor realtime stroombemonstering en relaisbescherming in voedingssystemen. De gespleten kern of ringvormige structuur maakt directe installatie op primaire kabels of rails mogelijk zonder de hoofdgeleider te demonteren, waardoor de efficiëntie tijdens retrofit- of onderhoudsprojecten wordt verbeterd.

Structureel ontwerp en werkingsprincipe

Het is gebouwd met een ringkern van siliciumstaal en gegoten isolatie van epoxyhars. De primaire geleider fungeert als een enkele winding, wat de efficiëntie van de magnetische koppeling aanzienlijk verbetert en het energieverlies tijdens bedrijf vermindert.

De secundaire wikkeling is gemaakt van hooggeleidend koperdraad om een ​​stabiele stroomuitvoer en meetnauwkeurigheid te garanderen. De volledig afgedichte epoxyharsstructuur verbetert de vochtbestendigheid, stofbescherming en mechanische stabiliteit op lange termijn.

In elektrotechnische toepassingen heeft de Through Core Current Transformer de voorkeur vanwege zijn compacte structuur en betrouwbare prestaties in continu werkende omgevingen.

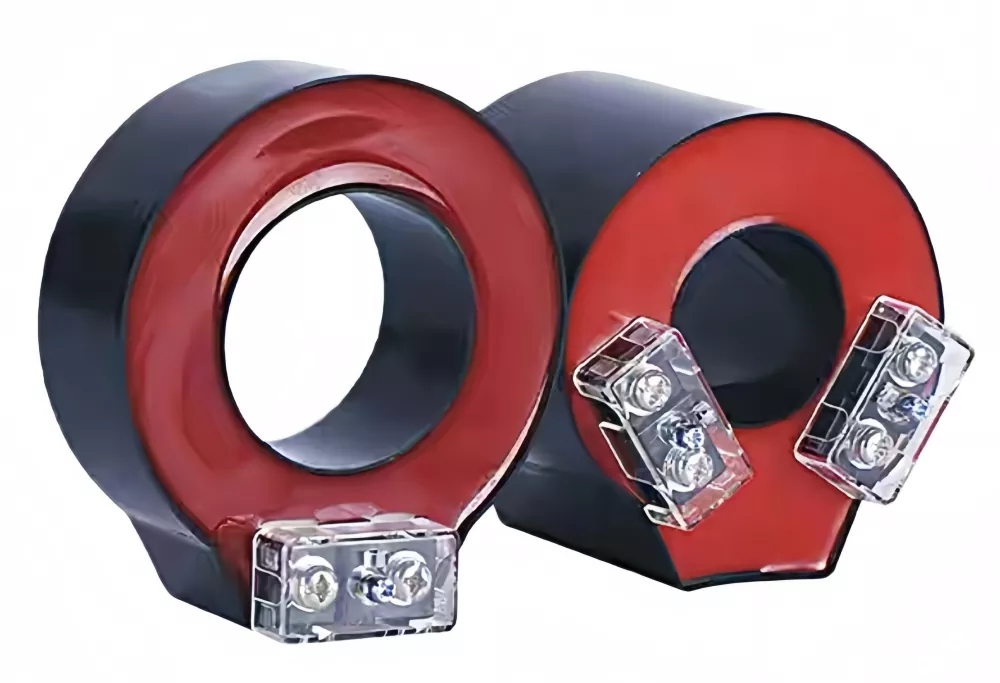

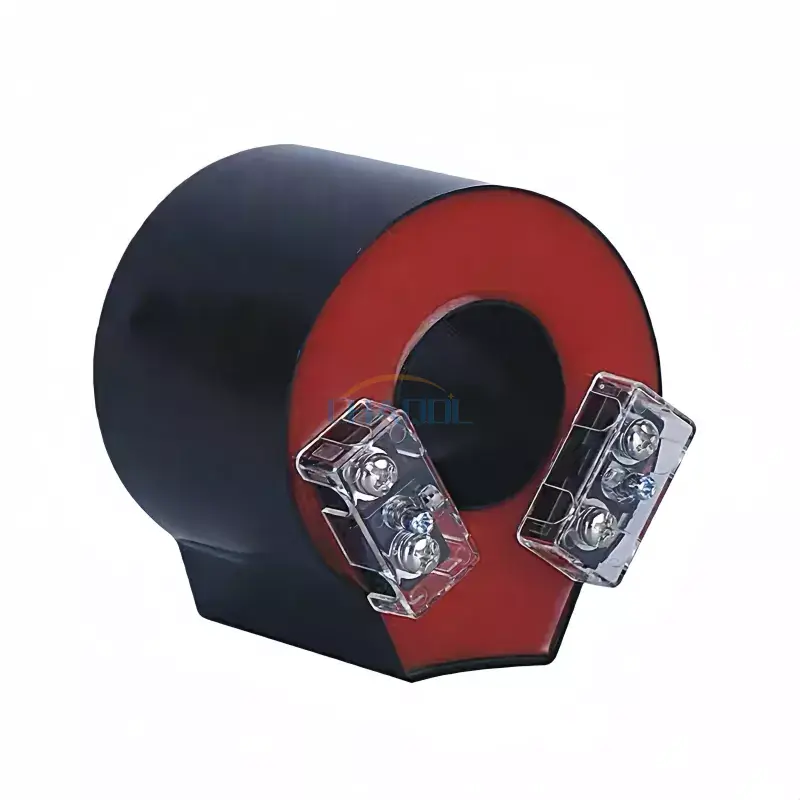

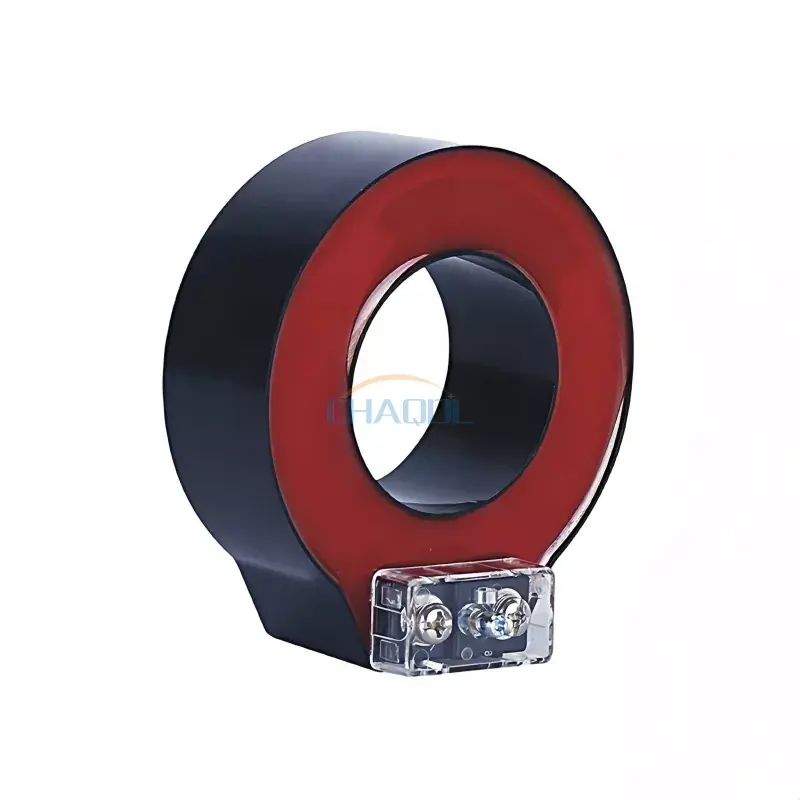

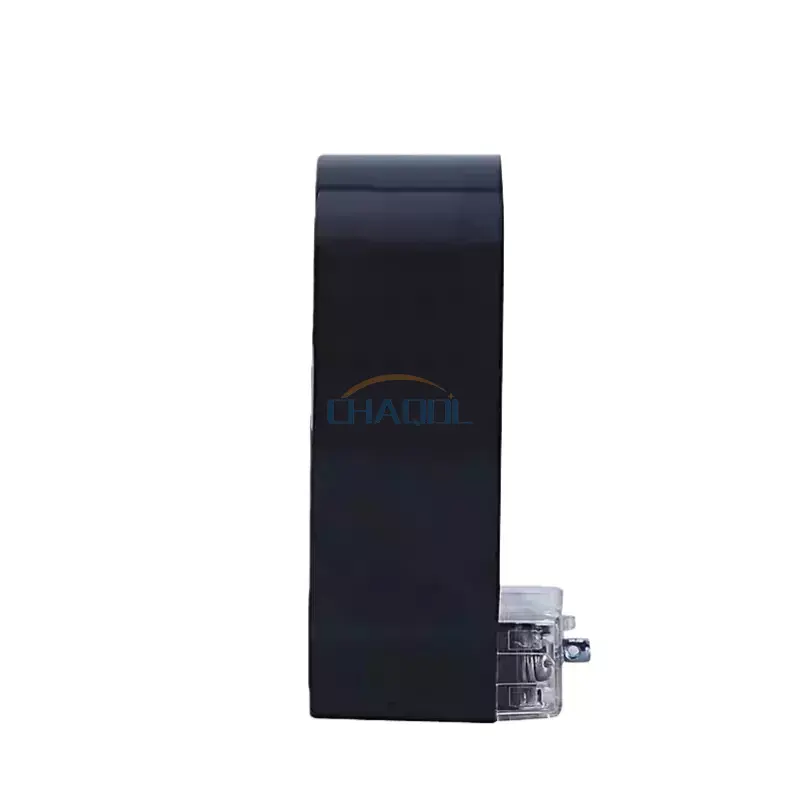

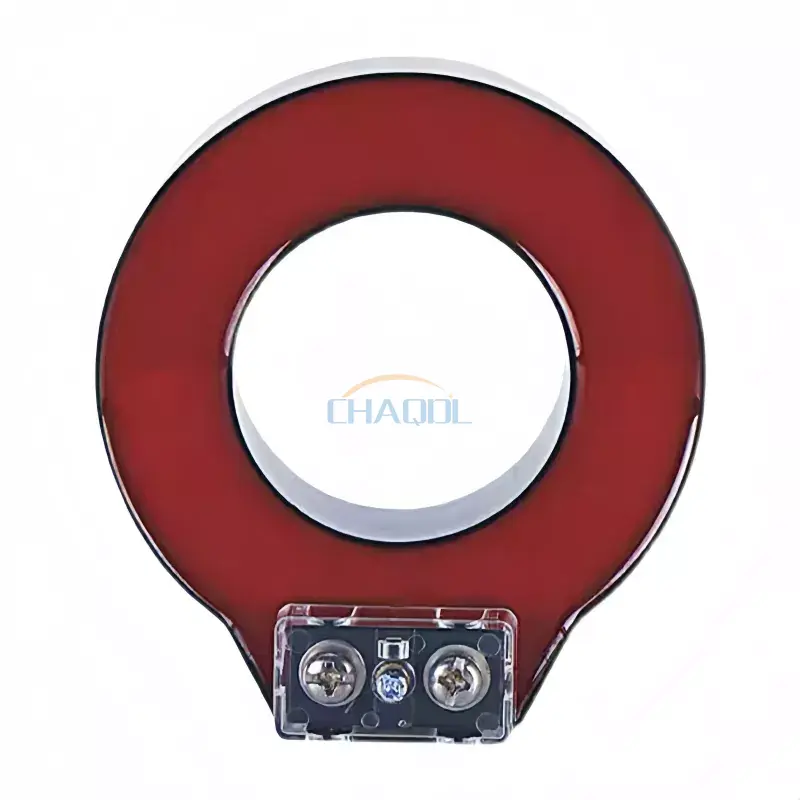

Weergave van productafbeeldingen

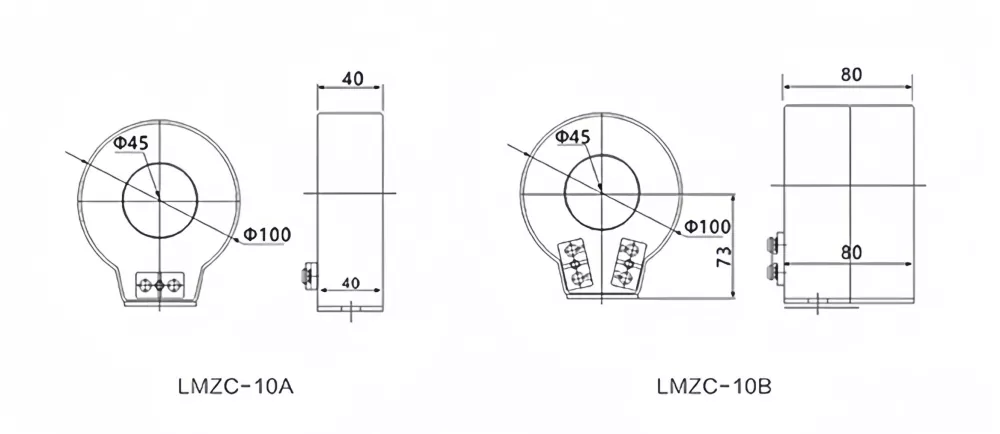

Diagram met productafmetingen

Technische parameters

Toepassingsgebied en installatie-instructies

Deze serie wordt veel toegepast in laagspanningsverdeelkasten, meetpanelen en industriële automatiseringssystemen. De Through Core Current Transformer is vooral geschikt voor retrofitprojecten waarbij bestaande rails of kabels tijdens de installatie niet kunnen worden losgekoppeld. Het ondersteunt continu gebruik in binnenomgevingen met stabiele vochtigheids- en temperatuurregeling.

Toepassingsbereik

Op grote schaal toegepast in elektrische energiesystemen die nauwkeurige stroombewaking en beschermingscoördinatie vereisen. Het is geschikt voor zowel industriële als utilitaire installaties.

• Laag- en middenspanningsschakelsystemen
• Stroomverdeelkasten en meetpanelen
• Beveiligings- en monitoringsystemen voor onderstations
• Vermogenscontrolesystemen voor industriële automatisering
• Systemen voor de opwekking van hernieuwbare energie

Installatievereisten

Een juiste installatie is essentieel om de meetnauwkeurigheid en een veilige werking te garanderen. De primaire geleider moet door het midden van de kern gaan om een ​​evenwichtige verdeling van de magnetische flux te behouden.

• Houd de geleider gecentreerd binnen het kernvenster
• Laat het secundaire circuit niet open tijdens bedrijf
• Zorg voor een betrouwbare aarding van de secundaire terminal
• Gebruik geïsoleerd bevestigingsmateriaal voor mechanische stabiliteit

Prestatievoordelen

Vergeleken met conventionele stroomtransformatoren biedt de Through Core Current Transformer verbeterde operationele efficiëntie en stabiliteit op lange termijn in elektrische meetsystemen.

• Hoge meetnauwkeurigheid met stabiele lineaire respons
• Laag kernverlies en verbeterde elektromagnetische prestaties
• Isolatie van epoxyhars voor verbeterde milieubestendigheid
• Compact ontwerp geschikt voor beperkte installatieruimte
• Lange levensduur met minimale onderhoudsvereisten

Veelgestelde vragen

Vraag 1: Wat is de belangrijkste functie van dit product?
A: Het wordt gebruikt voor stroommeting en bescherming in elektrische systemen, vooral in distributie- en meettoepassingen.

Vraag 2: Kan het worden geïnstalleerd zonder het systeem uit te schakelen?
A: Ja, het ontwerp met gesplitste kern maakt installatie mogelijk zonder de primaire geleider los te koppelen.

Vraag 3: Met welke systemen is het compatibel?
A: Het is geschikt voor laag- en middenspanningsschakelapparatuur, inclusief RMU en bedieningspanelen.

Vraag 4: Wat is het isolatieniveau?
A: Het isolatieniveau is ontworpen voor industriële distributieomgevingen en garandeert een veilige werking onder nominale spanningsomstandigheden.

Vraag 5: Kan het buitenshuis worden gebruikt?
A: Het is voornamelijk ontworpen voor gebruik binnenshuis; Voor installatie buitenshuis is een extra beschermende behuizing vereist.

Vraag 6: Hoe vaak is onderhoud nodig?
A: Onder normale bedrijfsomstandigheden is periodieke inspectie voldoende en is er geen frequent onderhoud vereist.

Laatste opmerking: Deze Through Core-stroomtransformator is ontworpen voor langdurig stabiel gebruik in moderne stroomdistributiesystemen, waardoor betrouwbare meet- en beveiligingsprestaties worden gegarandeerd.
