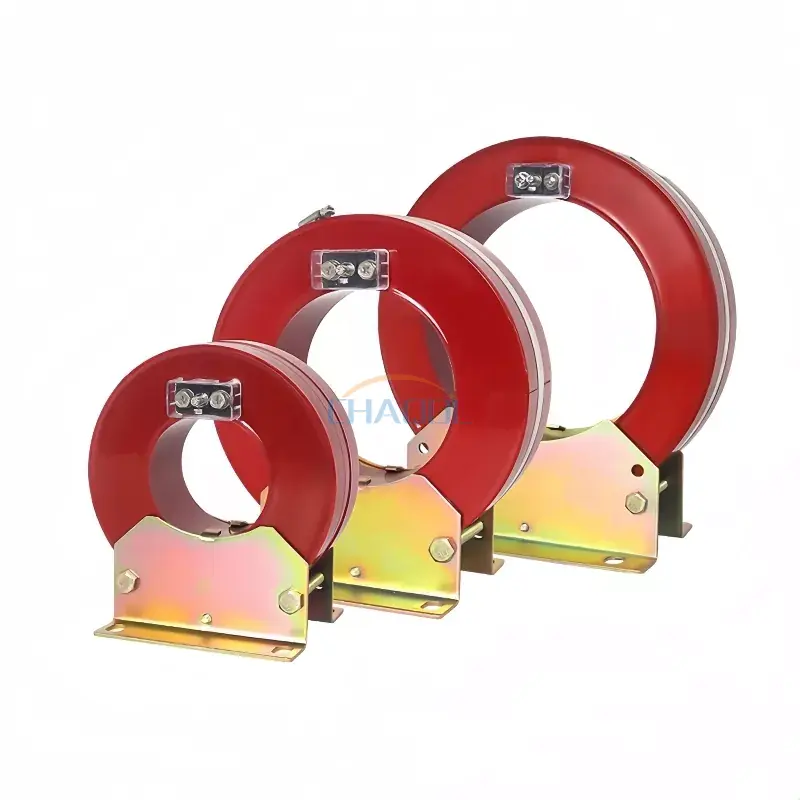

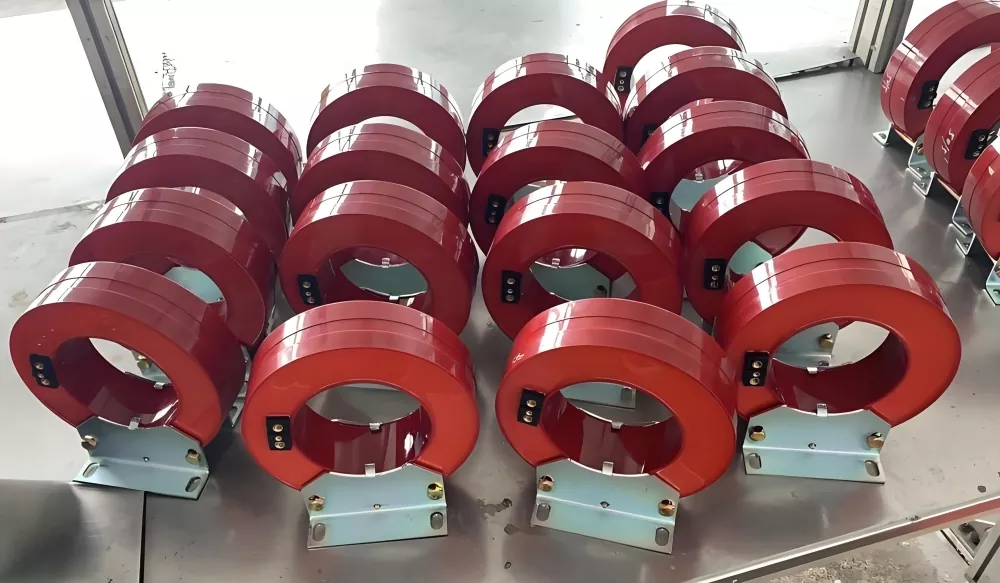

De Zero Sequence-stroomtransformator is ontworpen voor aardfoutdetectie en beschermingscoördinatie in middenspanningssystemen. Het wordt doorgaans toegepast in 10 kV-distributienetwerken om reststroom te monitoren die wordt gegenereerd onder ongebalanceerde of foutomstandigheden, waardoor beveiligingsrelais defecte circuits snel kunnen isoleren en de veiligheid en betrouwbaarheid van het systeem kunnen verbeteren.
Dit model (LXK-Φ80-200) maakt gebruik van vacuümgiettechnologie van epoxyhars met een split-core structuur, waardoor installatie mogelijk is zonder de primaire kabels los te koppelen. De kern is vervaardigd uit hoogwaardig koudgewalst siliciumstaal, terwijl de wikkeling gebruik maakt van zuurstofvrije koperen geleiders om stabiele magnetische prestaties en lage verliezen tijdens langdurig gebruik te garanderen.

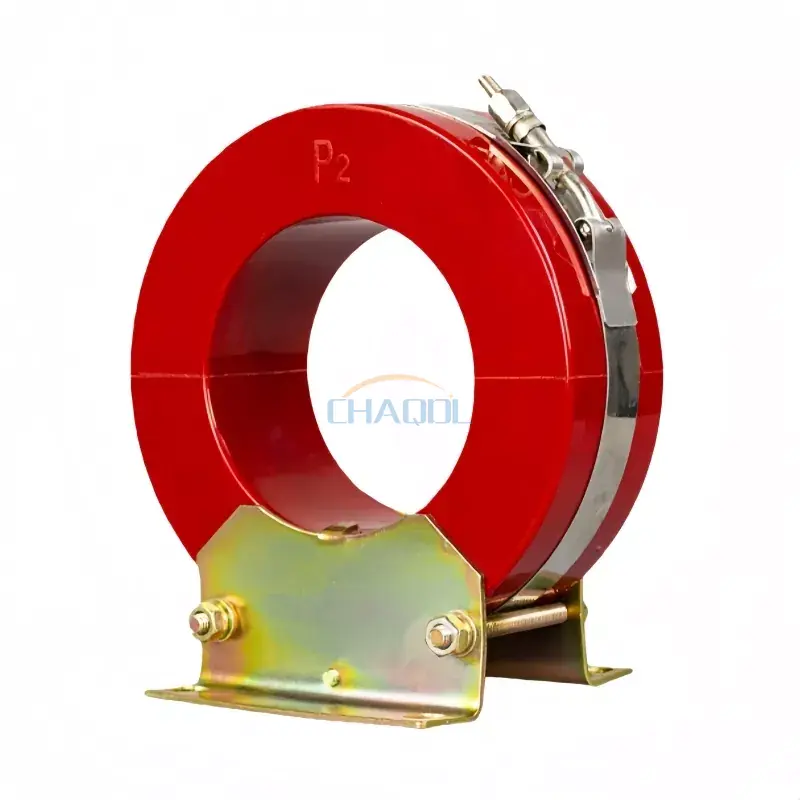

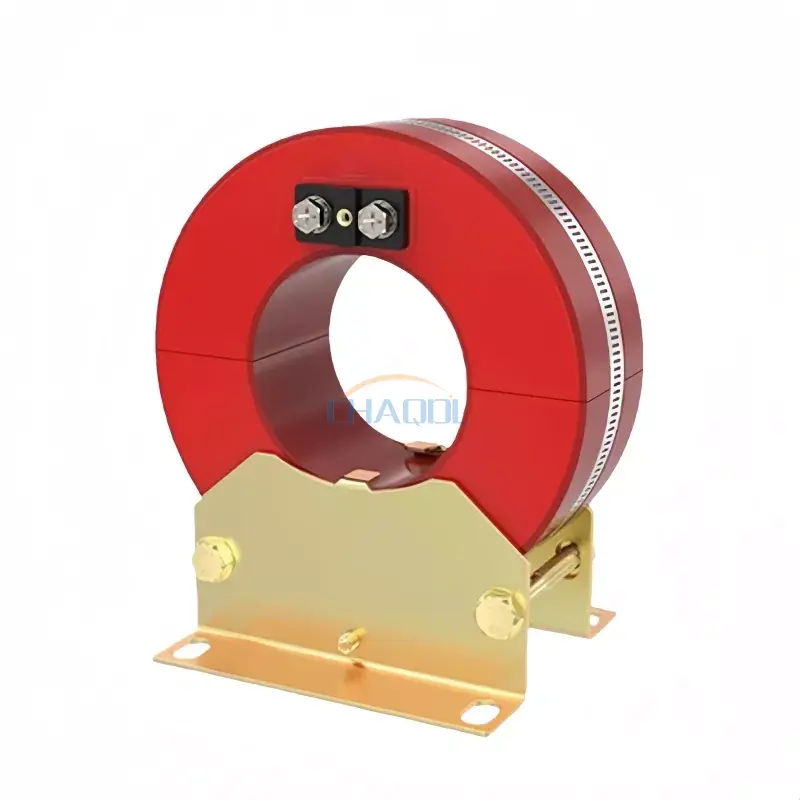

Een belangrijk voordeel van deze Zero Sequence-stroomtransformator is de split-core-structuur, waardoor installatie mogelijk is zonder de primaire kabels los te koppelen. Het tweedelige kernontwerp, gecombineerd met klembevestiging, verbetert de installatie-efficiëntie ter plaatse bij retrofit- en onderhoudsprojecten aanzienlijk.

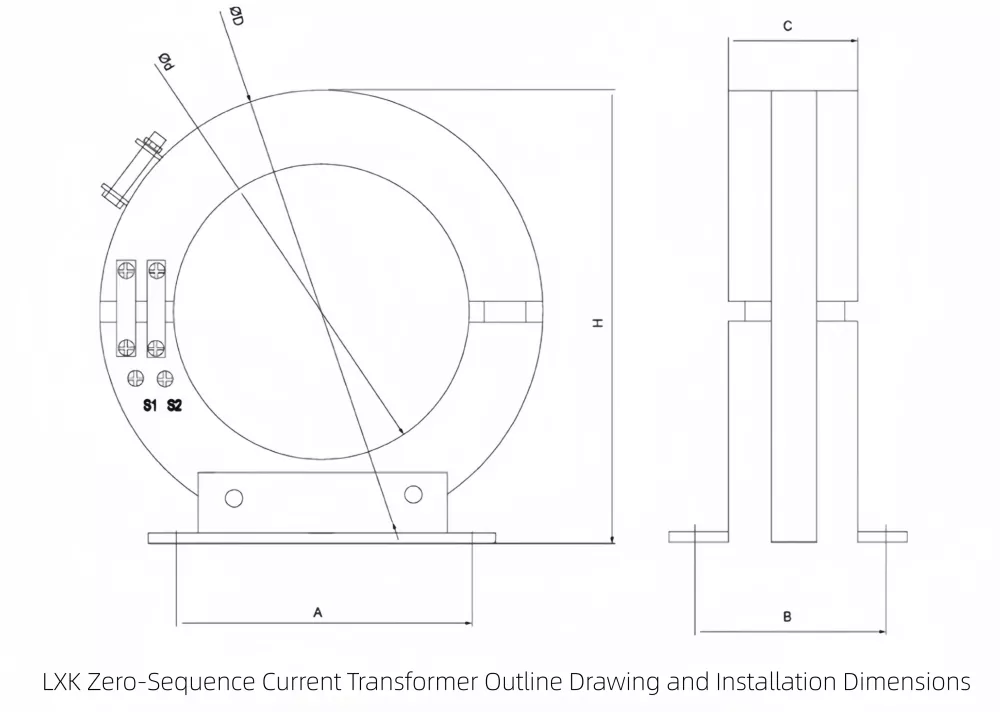

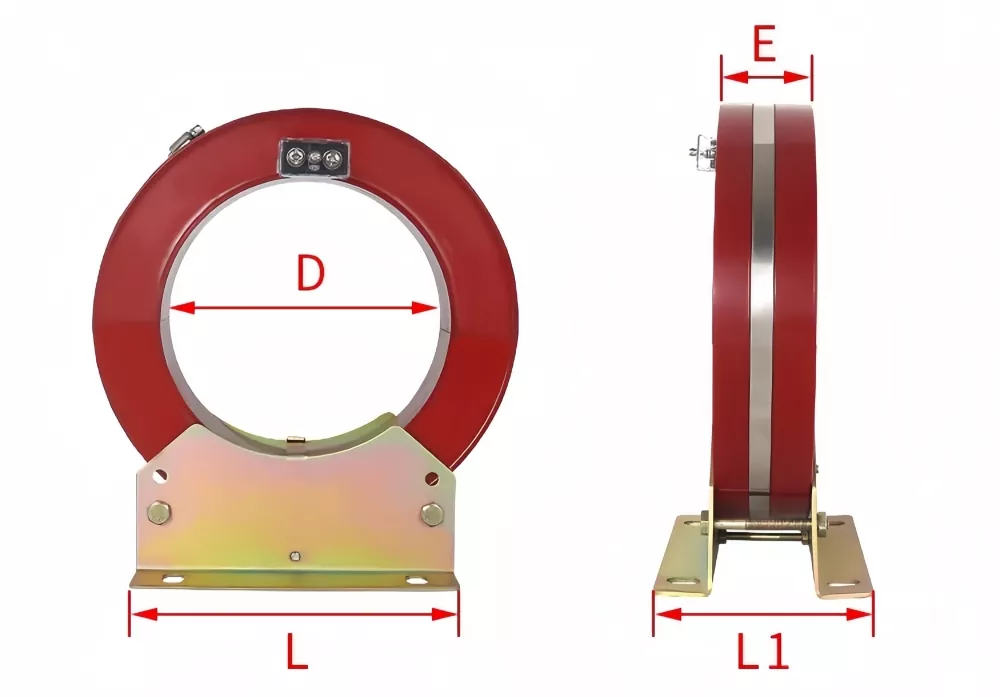

| Productspecificaties | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Relaismodel | Verbindingsmethode relaisspoel | Schaalwaarde van relais | Nulsequentie huidige waarde (A) |
| DD-11/60 DD-1/60 |
serieschakeling | 15*1 | 2,4-4,5 |
| 30*1 | |||
| parallel | 15*2 | 3-5 | |
| 30*2 | |||
| serieschakeling | 15*1 | 3-5 | |
| 30*1 | |||
| parallel | 15*2 | 3-6 | |
| 30*2 |
Nominaal isolatieniveau: 0,5/3KV
De epoxyharsstructuur met gespleten kern maakt een snelle installatie mogelijk zonder de primaire kabels te verwijderen, waardoor de uitvaltijd bij onderhouds- en retrofitprojecten wordt verminderd. Het ontwerp verbetert ook de mechanische stabiliteit en de langdurige betrouwbaarheid van de isolatie in zware elektrische omgevingen.
Het apparaat levert stabiele meetprestaties onder lage en hoge reststroomomstandigheden, waardoor het geschikt is voor beveiligingssystemen in industriële distributienetwerken, onderstations en compacte schakelinstallaties.
1. Installatie: gebruik binnenshuis
2. Temperatuurbereik: -5℃ tot 40℃, dagelijks gemiddelde ≤ 30℃
3. Milieu: niet-corrosieve gebieden met weinig vervuiling
Vraag 1: Wat is de belangrijkste functie van een nulsequentie-stroomtransformator?
A: Het detecteert onbalansstroom veroorzaakt door aardfouten in driefasige systemen en levert signalen voor relaisbeveiligingssystemen om defecte circuits te isoleren.
Vraag 2: Kan het worden geïnstalleerd zonder het systeem uit te schakelen?
A: Ja, het split-core ontwerp maakt installatie rond bestaande kabels mogelijk zonder ontkoppeling.
Vraag 3: Is de nominale stroom vast of aanpasbaar?
A: De primaire stroomsterkte kan worden aangepast op basis van systeemvereisten.
Vraag 4: Met welk type beveiligingssystemen is het compatibel?
A: Het is compatibel met aardfoutrelais, beveiligingspanelen en bewakingssystemen voor schakelapparatuur.
Vraag 5: Welke materialen worden gebruikt in de kern en wikkeling?
A: Het maakt gebruik van koudgewalste siliciumstalen kernen en zuurstofvrije koperen wikkelingen voor laag verlies en hoog rendement.
Vraag 6: Waar wordt het doorgaans geïnstalleerd?
A: Het wordt gewoonlijk geïnstalleerd in ringhoofdunits, verdeelkasten, transformatoren en beschermingspanelen voor stroomonderbrekers.
