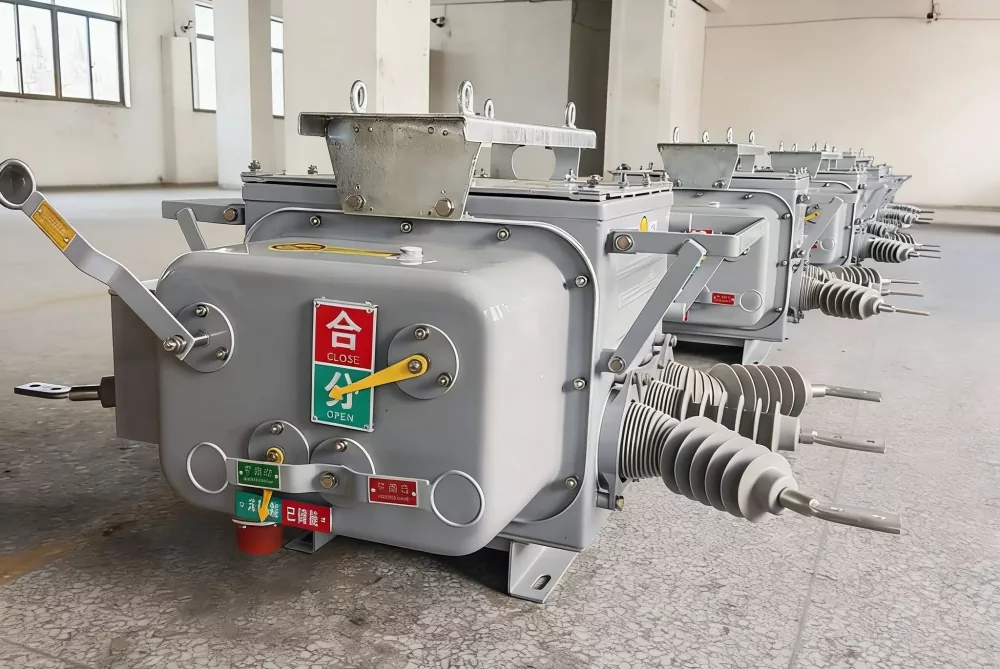

12KV buitenpaalgemonteerde stroomonderbreker

Model:ZW20-12F

Anqiang Power is een Chinese fabrikant van 12kV op paal gemonteerde stroomonderbrekers voor buitengebruik. Deze op een paal gemonteerde stroomdistributieapparatuur voor buiten heeft een nominale spanning van 12 kV en werkt op driefasige AC 50 Hz. Het beschikt over uitstekende hersluitmogelijkheden bij gebruik met een controller en voldoet aan de eisen van distributieautomatiseringssystemen. Het wordt voornamelijk gebruikt voor het in- en uitschakelen van belastingsstromen en kortsluitstromen in 10 kV-voedingssystemen, en wordt gebruikt in onderstations en distributiesystemen voor industriële en mijnbouwbedrijven.

Stuur onderzoek

Productomschrijving

Anqiang-krachtpresenteert de ZW20-12F-serie, een volgende generatie12KV buitenpaalgemonteerde stroomonderbrekerontworpen voor driefasige AC 50Hz bovengrondse distributiesystemen. Deze onderbreker is ontworpen met geavanceerde vacuümonderbrekingstechnologie en een SF6-gasdichte behuizing (ontwerp met nuldruk) en integreert naadloos de functies van een vacuümstroomonderbreker, hersluiter en sectionalizer. Of u nu een landelijk elektrificatienetwerk, een distributiesysteem op een industrieterrein of een smart grid-automatiseringsproject exploiteert, de ZW20-12F levert betrouwbare foutbeveiliging en mogelijkheden voor afstandsbediening.

ZW20-12F versus traditionele buitenbreker

ZW20-12F Buitenbreker

Geavanceerd paalgemonteerd ontwerp

✓ SF6-gas nulmeterdruk– Veilig en milieuvriendelijk
✓ Luchtvaartconnector voor secundaire bedrading– Eenvoudige controllerintegratie
✓ Onderhoudsvrije gesloten structuur
✓ Gebouwd voor distributieautomatiseringssystemen (DA).

Traditionele breker

Conventionele olie/SF6-breker

✓ Vereist periodiek onderhoud
✓ Werking met hogere gasdruk
✓ Omslachtige besturingsbedrading
✓ Beperkte hersluitfunctionaliteit

📍 Sollicitatie- en selectiegids: scenario's uit de echte wereld

✅ Scenario 1: 10 kV landelijk elektrificatienetwerk (bovengrondse lijnen)
GebruikZW20-12Fals het belangrijkste beveiligingsapparaat op zijlijnen. Met de automatische hersluitercontroller worden tijdelijke fouten verholpen en wordt de uitvaltijd verkort. De luchtvaartconnector vereenvoudigt de veldbedrading.

✅ Scenario 2: Distributiesysteem voor industrieparken
De ZW20-12F kan een belastingsstroom van 630/1000 A aan en onderbreekt kortsluitfouten tot 25 kA. Het onderhoudsvrije ontwerp verlaagt de operationele kosten voor de stroomdistributie in de fabriek.

✅ Scenario 3: Smart Grid Automation (Feederautomatisering)
In combinatie met een feederautomatiseringscontroller ondersteunt de ZW20-12F bewaking op afstand, foutisolatie en serviceherstel – ideaal voor moderne distributieautomatiseringsprojecten.

📋 Technische specificaties – Typegetest (GB/T 1984 / IEC 62271-100)

Project	Parameterwaarde
Nominale spanning	12 kV
Nominale frequentie	50 Hz
Nominale stroom	630/1000 A
Nominale kortsluitbreekstroom	20/25 kA
Nominale piekstroom	50/63 kA
Geschatte korte tijd is bestand tegen stroom	20/25 kA
Nominale kortsluitstroom	50/63 kA
Nominale bedieningsvolgorde	Open - 0,3 seconden - Sluiten - 180 seconden - Open - Sluiten
Mechanische levensduur	10.000 keer
Nominale stroomonderbrekingscycli	10.000 keer
Nominaal kortsluitvermogen	30 keer
SF6 nominale gasdruk	0 MPa

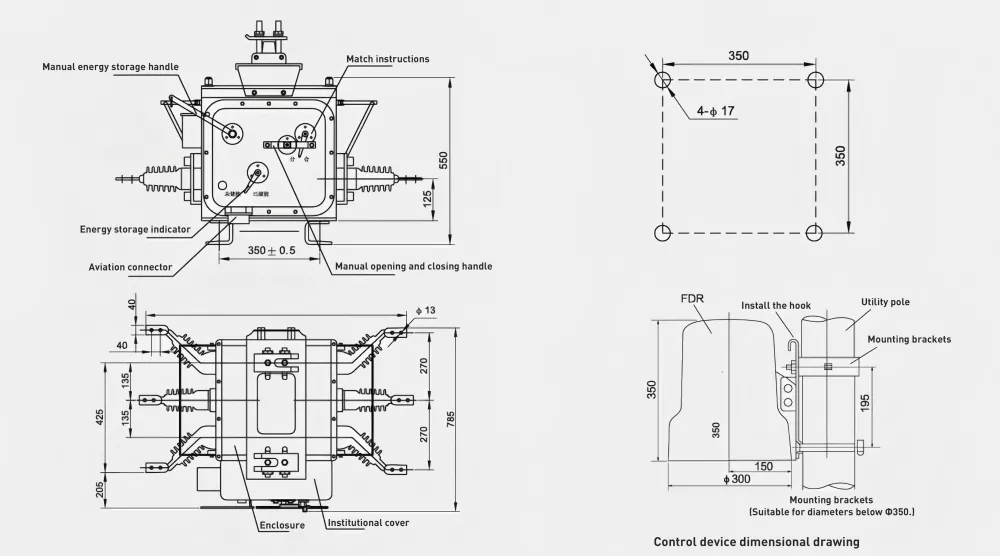

📐 Productafmetingen en componentenverdeling

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Mechanische lay-out– 1. Vacuümonderbreker, 2. Veerbedieningsmechanisme, 3. Stroomtransformatoren, 4. SF6 afgedichte behuizing, 5. Luchtvaartconnector (secundaire bediening), 6. Handmatige bedieningshendel, 7. Aardingsterminal, 8. Paalmontagebeugel, 9. Ontladingskamer.

De ZW20-12F beschikt over eencompact, lichtgewicht ontwerpdie rechtstreeks op betonnen palen wordt gemonteerd. Deluchtvaart connectorvereenvoudigt de veldbedrading tussen de onderbreker en de intelligente controller, waardoor de installatietijd aanzienlijk wordt verkort in vergelijking met traditionele klemmenblokken.

🏭 Waarom Anqiang Power? – Uw betrouwbare partner voor buitenbeveiligingsschakelaars

Fabriek direct– Geen tussenpersoon, betere prijs en doorlooptijd (15-25 dagen).
Type getest– GB/T 1984, IEC 62271-100, volledig gecertificeerd.
Maatwerk klaar– Controllerintegratie, speciale stroomwaarden, OEM-branding.
Globale referenties– Geleverd aan Zuidoost-Azië, het Midden-Oosten, Afrika, Zuid-Amerika.

📌 Echte projectreferenties:

✅ Indonesië– Meer dan 500 eenheden ZW20-12F ingezet in landelijke elektrificatieprojecten op Java en Sumatra (2023-2025).

✅ Filippijnen– 300 sets ZW20-12F met automatische hersluitercontrollers geleverd aan NGCP voor een upgrade van de automatisering van de 10 kV-feeder.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen ZW20-12F en traditionele buitenbrekers?
A: De ZW20-12F beschikt over een SF6-gasnuldrukontwerp (veilig en milieuvriendelijk), een luchtvaartconnector voor eenvoudige controllerintegratie en een onderhoudsvrije, afgedichte structuur. Traditionele onderbrekers vereisen periodiek onderhoud en hebben complexere bedrading.

Vraag 2: Kan deze onderbreker worden gebruikt met een automatische hersluitercontroller?
EEN: Ja. De ZW20-12F is ontworpen voor distributieautomatisering. In combinatie met een hersluitercontroller ondersteunt het automatische foutoplossing en meerdere hersluitsequenties (Open - 0,3s - Sluiten - 180s - Open - Sluiten).

V3: Wat is de mechanische levensduur van de ZW20-12F?
A: 10.000 mechanische handelingen onder normale bedrijfsomstandigheden, dankzij het robuuste veerbedieningsmechanisme en de afgedichte vacuümonderbreker.

Vraag 4: Is de onderbreker onderhoudsvrij? Wat betekent dat?
EEN: Ja. Het SF6-gas is afgesloten bij een manometerdruk van nul, waardoor periodiek bijvullen van gas niet meer nodig is. De vacuümonderbreker vereist geen contactonderhoud. Hierdoor worden de operationele kosten aanzienlijk verlaagd.

Q5: Biedt u OEM/ODM-service?
EEN: Absoluut. We bieden aangepaste branding, specifieke huidige classificatieconfiguraties en controllerintegratie. Pre-productiemonsters zijn beschikbaar met een levertijd van 7-10 dagen.
