66KV tanktype SF6-stroomonderbreker

De 66KV tanktype SF6-stroomonderbreker (model: LW36-66) is een hoogspanningsstroomonderbreker voor buitengebruik, ontworpen voor 66KV-stroomtransmissie- en distributiesystemen met een nominale frequentie van 50 Hz AC. Door gebruik te maken van SF6-gas als zowel isolerend als boogdovend medium, biedt het betrouwbare schakelingen, foutonderbrekingen en bescherming voor onderstations, elektriciteitsnetwerken, industriële faciliteiten en duurzame energieprojecten. De stroomonderbreker kan ook worden gebruikt als busverbindingsbreker en voor schakeltoepassingen van condensatorbanken.

Ontworpen met een compacte live-tankstructuur, minimaliseert de LW36-66 de installatieruimte en levert tegelijkertijd uitstekende elektrische prestaties en operationele betrouwbaarheid op lange termijn. Het geavanceerde veerbedieningsmechanisme, de lage SF6-leksnelheid en het onderhoudsvriendelijke ontwerp maken het een ideale oplossing voor moderne hoogspanningstransmissienetwerken die een veilige, efficiënte en stabiele werking vereisen.

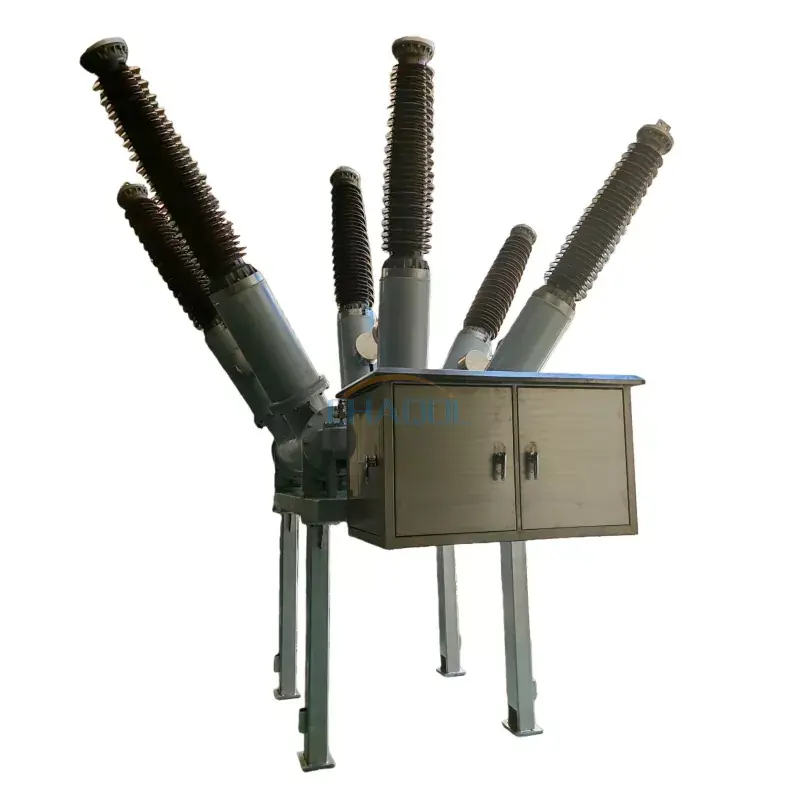

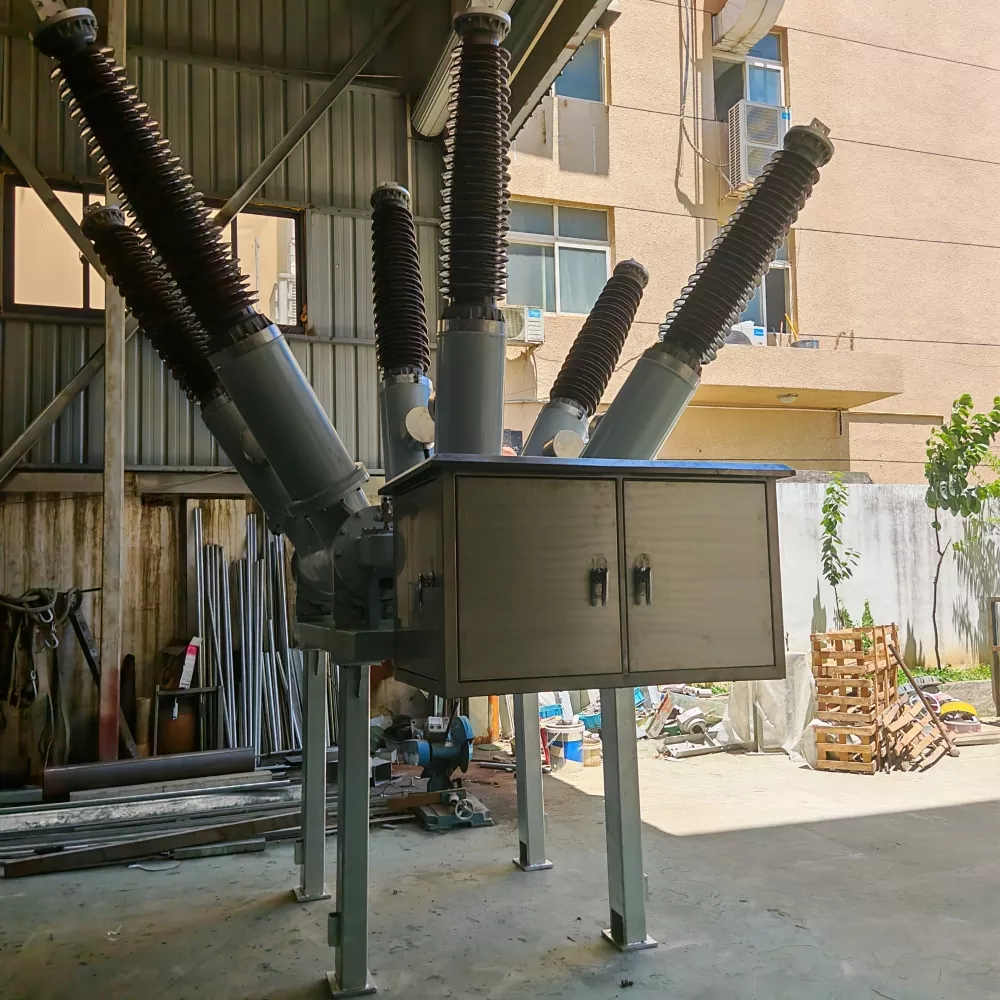

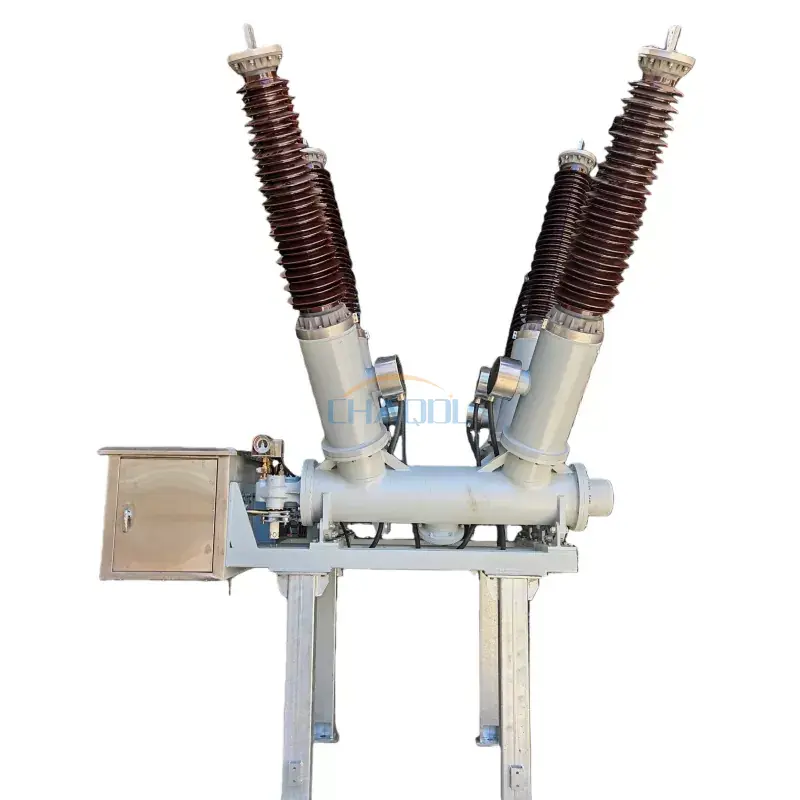

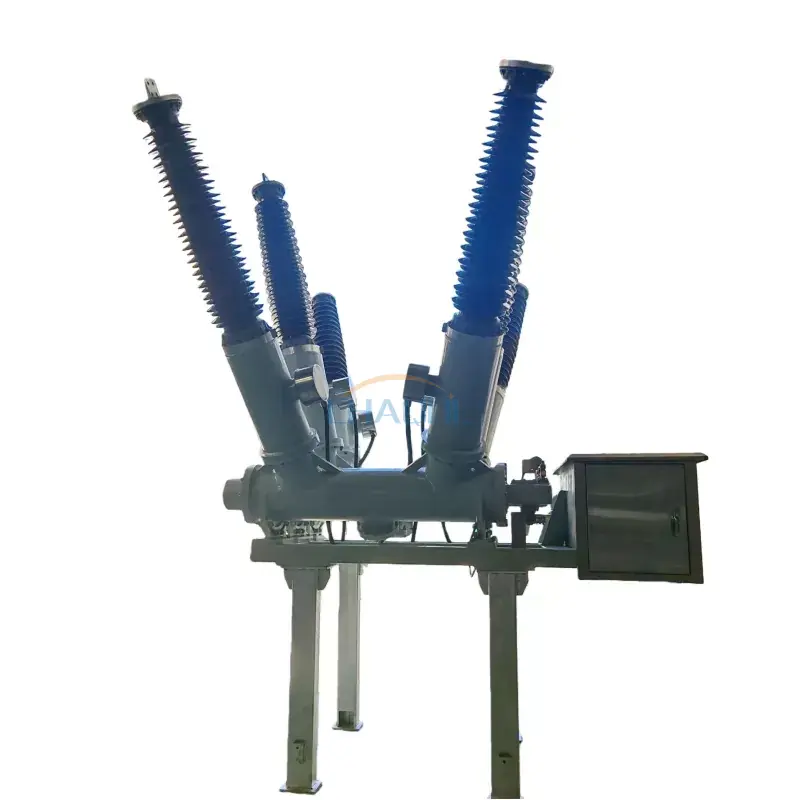

Werkelijke productfoto

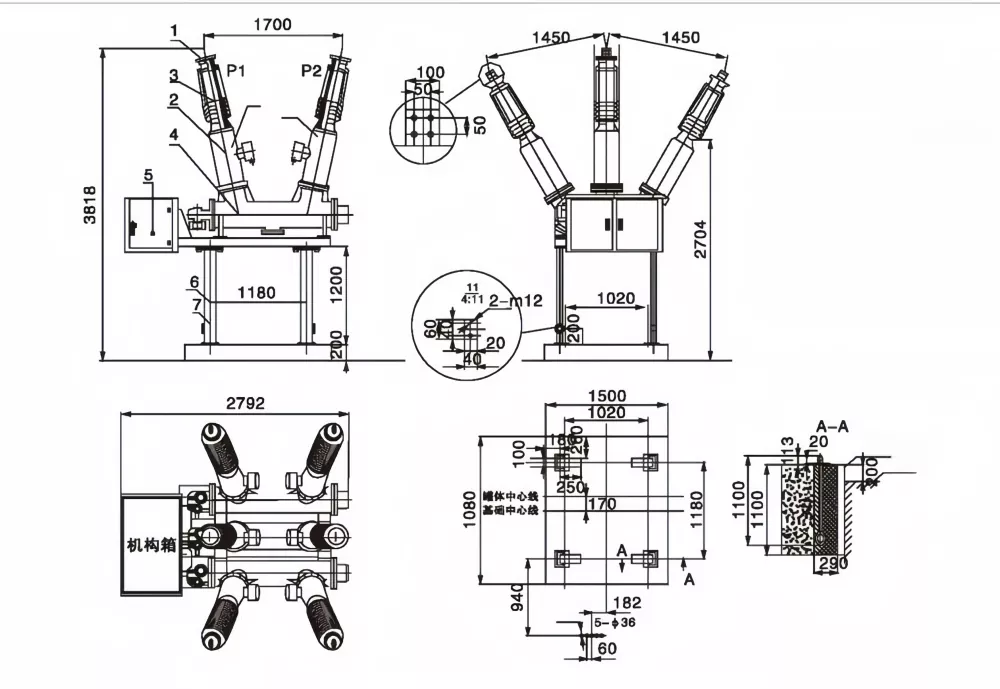

Productafmetingen diagram

Hoofdstructuur

• Verzilverd aluminium eenfasig aansluitblok voor uitstekende elektrische geleiding.
• Uitgaande bus van porselein met hoge sterkte en superieure isolatieprestaties.
• Ingebouwde stroomtransformator (CT) voor bescherming en meting.
• Op de vloer gemonteerde SF6-boogbluskamer met hoog onderbrekingsvermogen.
• Mechanismekast waarin het veerbedieningsmechanisme en secundaire bedieningscomponenten zijn geïntegreerd.
• Robuuste gegalvaniseerde stalen kanaalsteun voor stabiele installatie.
• Meerdere aardingsterminals voor verbeterde operationele veiligheid.

Producteigenschappen

• Nominale stroom tot3150A, geschikt voor transmissietoepassingen met zware belasting.
• Geavanceerde SF6-gasisolatietechnologie zorgt voor uitstekende diëlektrische sterkte en betrouwbare boogdoving.
• Lange elektrische levensduur met een foutonderbrekingsvermogen van 31,5 kA en tot 10.000 mechanische handelingen.
• Jaarlijks SF6-gaslekpercentage onder 0,5%, waardoor de onderhoudsvereisten worden verminderd en de betrouwbaarheid van de afdichting op lange termijn wordt gegarandeerd.
• De66KV tanktype SF6-stroomonderbrekeris ontworpen voor zware buitenomgevingen en ondersteunt vervuilingsniveau IV en omgevingstemperaturen van -40°C tot +40°C.
• De compacte tankconstructie vermindert de installatieruimte en verbetert tegelijkertijd de mechanische stabiliteit.
• Geschikt voor bewaking op afstand, onderstationautomatisering en moderne smart grid-toepassingen.

Technische specificaties

Specificaties bedieningsmechanisme

Toepassingen

De66KV tanktype SF6-stroomonderbrekerwordt veel gebruikt in hoogspanningstransmissie- en distributiesystemen waarbij betrouwbaar schakelen en bescherming essentieel zijn.

• 66KV onderstations
• Nutstransmissie- en distributienetwerken
• Energiecentrales
• Integratie van het hernieuwbare energienetwerk
• Industriële stroomdistributiesystemen
• Condensatorbankschakeling
• Busbinder en feederbescherming
• Automatiseringsprojecten voor slimme netwerken en onderstations

Werkingsprincipe

De 66KV tanktype SF6-stroomonderbreker gebruikt zwavelhexafluoride (SF6) gas als zowel het isolerende als het boogdovende medium. Wanneer de contacten tijdens een schakelhandeling scheiden, ontstaat er een elektrische boog. SF6-gas onder hoge druk koelt en deïoniseert de boog snel af, waardoor de foutstroom veilig en efficiënt kan worden onderbroken. Het door een motor aangedreven veerbedieningsmechanisme zorgt voor snelle openings- en sluitingshandelingen en zorgt voor een betrouwbare bescherming van elektrische hoogspanningssystemen.

Veelgestelde vragen

Waar wordt een 66KV tanktype SF6-stroomonderbreker voor gebruikt?

Het wordt gebruikt voor het schakelen, beschermen en onderbreken van fouten in 66KV-transmissie- en distributiesystemen, waardoor de veilige en betrouwbare werking van onderstations en elektriciteitsnetten wordt gehandhaafd.

Wat zijn de voordelen van een stroomonderbreker van het tanktype SF6?

SF6-stroomonderbrekers van het tanktype bieden uitstekende isolatieprestaties, hoge onderbrekingscapaciteit, compacte structuur, lage onderhoudsvereisten en een lange mechanische levensduur.

Kan deze stroomonderbreker worden gebruikt voor het schakelen van condensatorbanken?

Ja. De LW36-66 is geschikt voor het schakelen van condensatorbanken, busverbindingstoepassingen en bescherming van hoogspanningstransmissielijnen.

Is de stroomonderbreker geschikt voor zware buitenomgevingen?

Ja. Het is ontworpen om betrouwbaar te werken onder omstandigheden van vervuilingsniveau IV en omgevingstemperaturen variërend van -40°C tot +40°C, waardoor het geschikt is voor veeleisende buiteninstallaties.
