126KV SF6-stroomonderbreker voor buiten

De 126KV Outdoor SF6-stroomonderbreker (model LW36-126) is een schakelapparaat voor hoogspanningstransmissieklasse, ontworpen voor onderstations van elektriciteitsnetwerken, transmissiesystemen voor nutsvoorzieningen en grootschalige industriële elektrische netwerken. Het wordt veel gebruikt voor het regelen, beschermen en schakelen van belastingsstroom, overbelastingsstroom en kortsluitfoutstroom, en kan ook functioneren als verbindingsschakelaar in onderling verbonden voedingssystemen.

Deze 126KV SF6-stroomonderbreker voor buitengebruik maakt gebruik van zwavelhexafluoride (SF6)-gas als boogdovende en isolatiemedium, gecombineerd met een structuur met één kolom en enkele onderbreking per pool. Tijdens een onderbreking genereert het zelf-energetische boogdovende principe een hogesnelheidsgasstroom in de boogkamer om de boog efficiënt af te koelen en te doven, waardoor stabiele breekprestaties worden gegarandeerd onder omstandigheden met veel fouten.

Uitgerust met een CT-aangedreven motorveerbedieningsmechanisme en een drietraps mechanisch koppelingssysteem, biedt de LW36-126 nauwkeurige schakelprestaties, hoge mechanische betrouwbaarheid en uitstekende operationele stabiliteit op lange termijn in veeleisende buitenomgevingen.

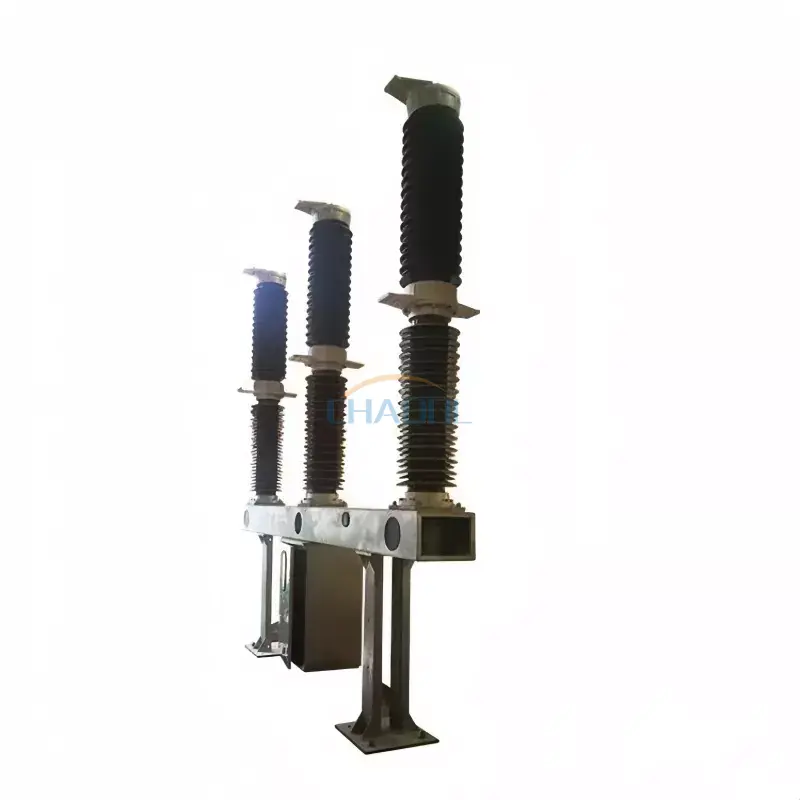

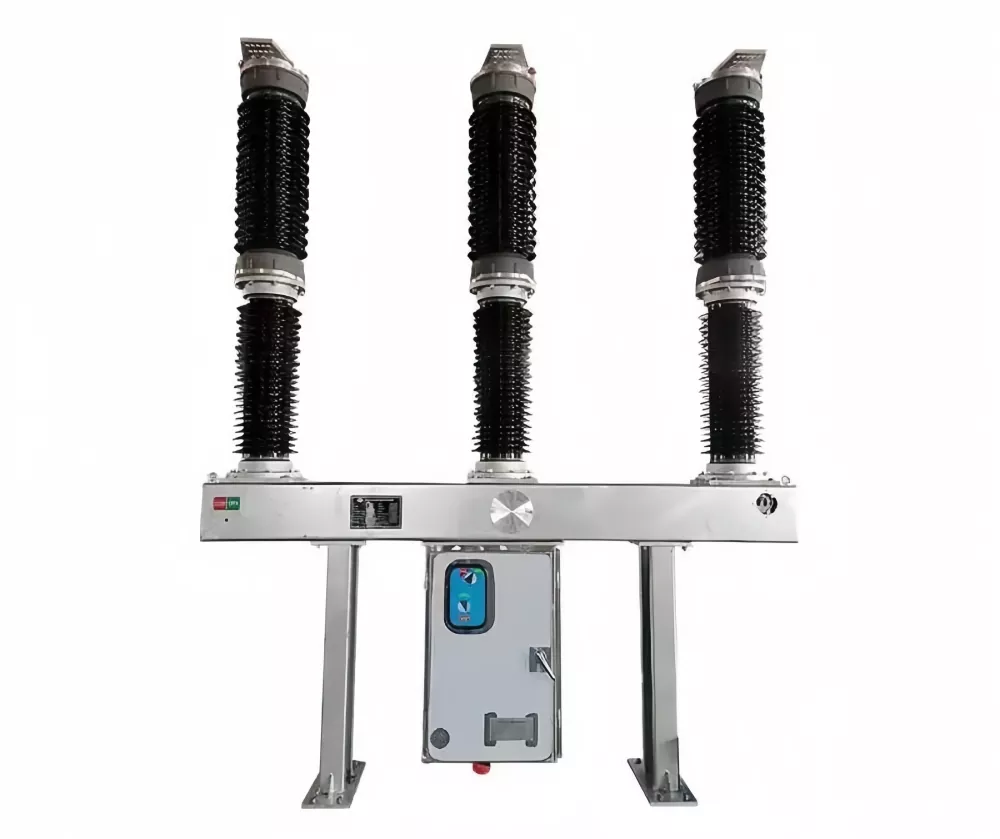

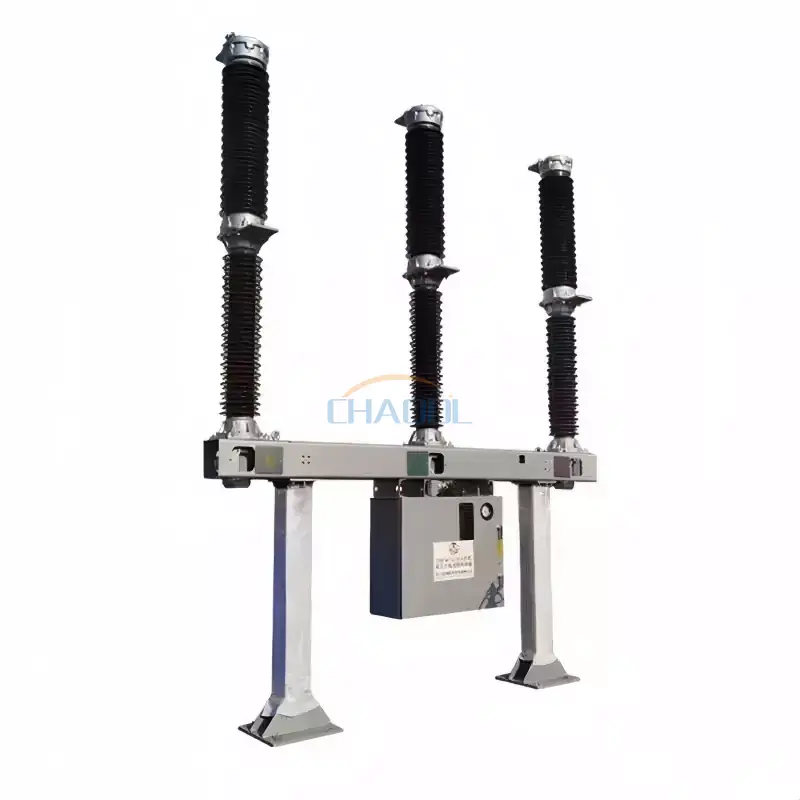

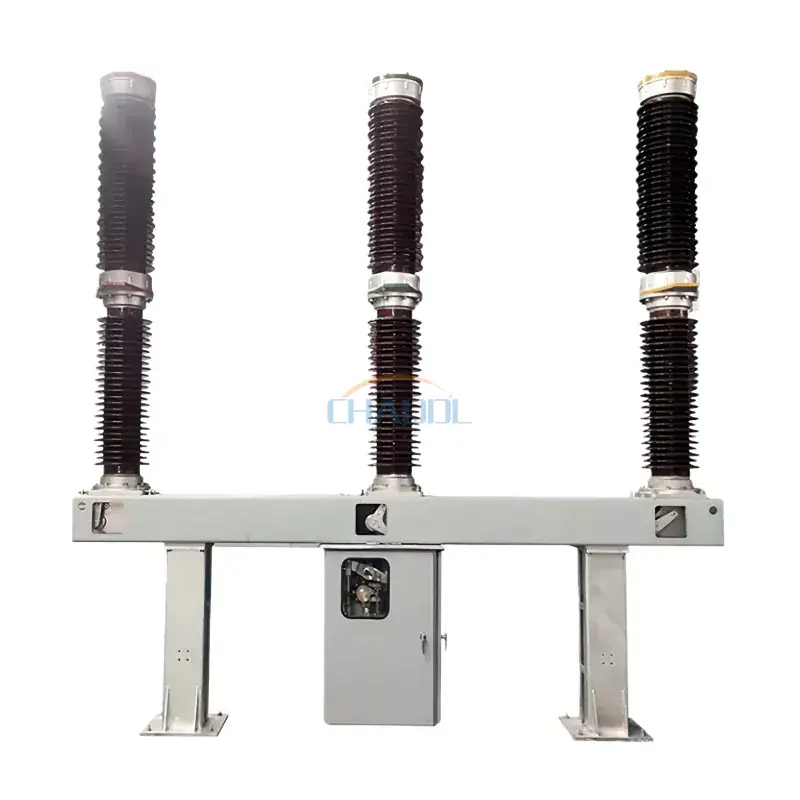

Productuiterlijk

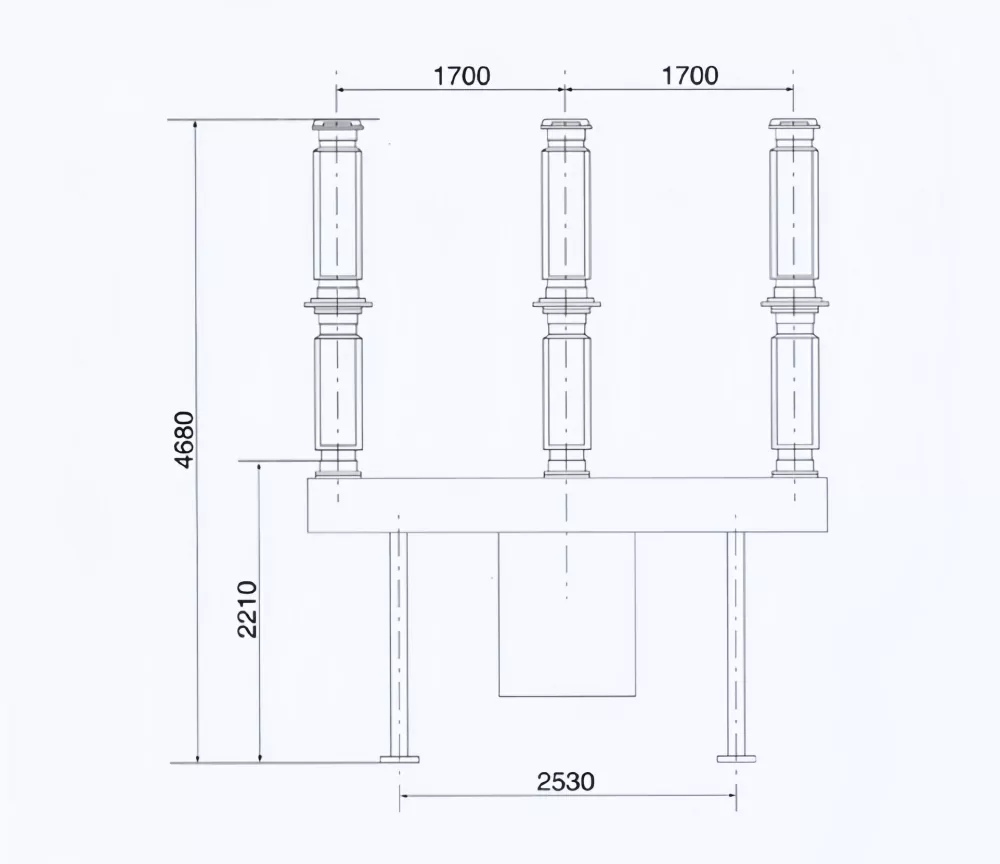

Productafmetingen diagram

Bedrijfsomgeving

• Installatiehoogte: ≤ 3000 meter boven zeeniveau
• Omgevingstemperatuur: -30°C tot +40°C
• Maximale windsnelheid: ≤ 34 m/s
• Vervuilingsniveau: Klasse III (25 mm/kV)

Technische parameters

Producteigenschappen

• Geavanceerde SF6-gasisolatie zorgt voor uitstekende boogdoving en diëlektrische prestaties.
• Het ontwerp met één kolom en één breuk vermindert de mechanische complexiteit en verbetert de betrouwbaarheid.
• Hoog uitschakelvermogen tot 40 kA voor foutonderbreking op transmissieniveau.
• CT-aangedreven veerbediening zorgt voor een stabiele en nauwkeurige schakelwerking.
• Geschikt voor ruwe buitenomgevingen met sterke weerstand tegen vervuiling, wind en temperatuurschommelingen.
• Lange mechanische levensduur met weinig onderhoud voor netbeheerders.
• Compatibel met moderne onderstationautomatisering en afstandsbedieningssystemen.

Productstructuur en werkingsprincipe

De 126KV Outdoor SF6-stroomonderbreker bestaat uit een SF6-gasgevulde boogbluskamer, stroomtransformatorintegratie, bedieningsmechanisme, isolerende ondersteuningsstructuur en stalen behuizingssysteem. Het SF6-gas fungeert als isolatie- en vlamdovende medium en zorgt voor een hoge diëlektrische sterkte en een snel herstel na onderbreking.

Tijdens foutcondities drijft het bedieningsmechanisme het bewegende contact aan om te scheiden, waardoor een snelle SF6-gasstroom in de boogkamer wordt gegenereerd. Deze luchtstroom koelt en deïoniseert de boog snel af, waardoor een veilige onderbreking van hoogspanningsfoutstromen wordt gegarandeerd. Het drietraps mechanische koppelingssysteem zorgt voor een gesynchroniseerde werking van de hengel en een hoge remconsistentie.

Toepassingen

• Hoogspanningstransmissiestations
• Verbindingssystemen voor elektriciteitsnetwerken
• Nutstransmissie- en distributienetwerken
• Waterkracht- en thermische centrales
• Industriële hoogspanningssystemen
• Grootschalige infrastructuur- en energieprojecten
• Spoorweg- en transportstroomsystemen

Veelgestelde vragen

Wat is een126KV SF6-stroomonderbreker voor buitengebruikt voor?

Het wordt gebruikt voor het onderbreken en controleren van elektrische hoogspanningsstromen in transmissienetwerken, waardoor een veilige werking van onderstations en energiesystemen wordt gegarandeerd tijdens storingen of schakelingen.

Waarom wordt SF6-gas gebruikt in stroomonderbrekers?

SF6-gas heeft uitstekende isolatie- en boogdovende eigenschappen, waardoor een efficiënte onderbreking van hoogspanningsfoutstromen mogelijk is, terwijl de apparatuur compact blijft.

Is de LW36-126 geschikt voor buiteninstallatie?

Ja. De126KV SF6-stroomonderbreker voor buitenis speciaal ontworpen voor buitenstations en kan betrouwbaar functioneren onder zware omgevingsomstandigheden.

Wat zijn de voordelen ten opzichte van traditionele stroomonderbrekers?

Vergeleken met op olie gebaseerde onderbrekers bieden SF6-stroomonderbrekers een hogere betrouwbaarheid, minder onderhoud, snellere boogdoving en betere prestaties onder hoogspanningsomstandigheden.
