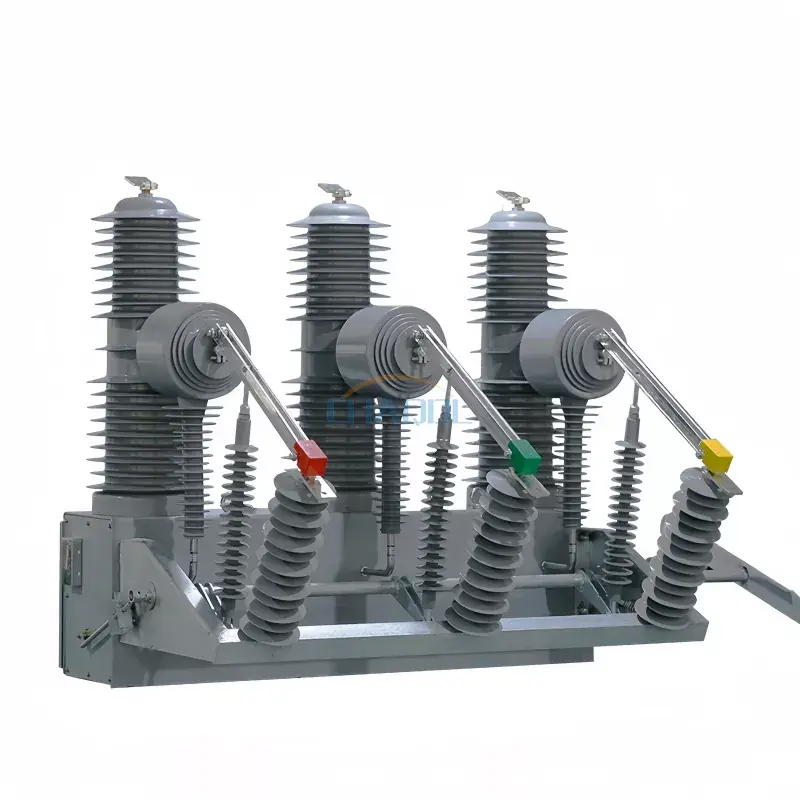

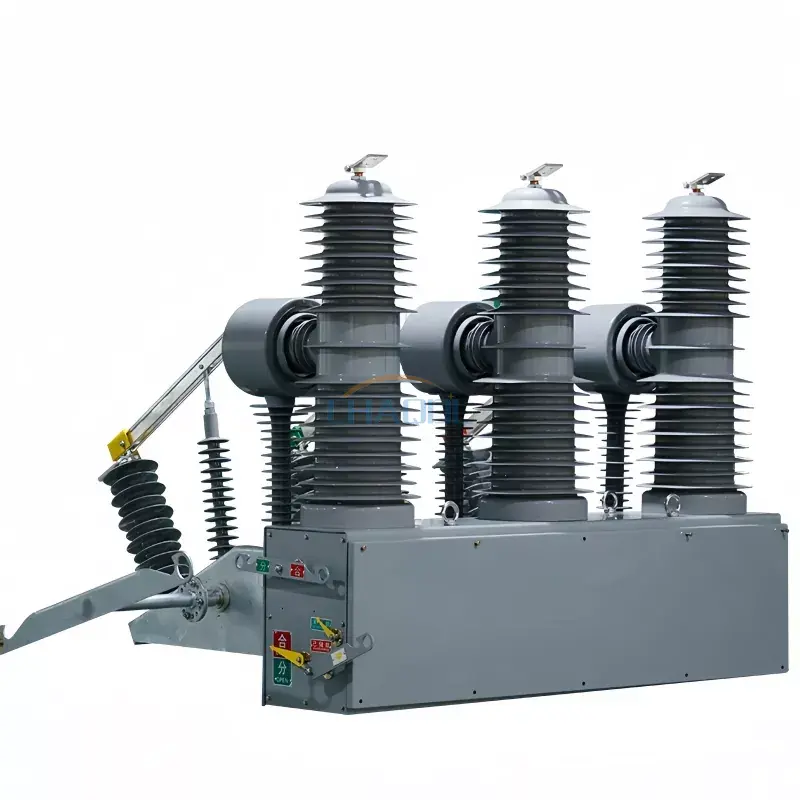

33KV buitenstroomonderbreker met automatische hersluiter

De33KV buitenstroomonderbreker met automatische hersluiter, ook bekend als de ZW32-40.5 hoogspannings-vacuümstroomonderbreker voor buiten, is ontworpen voor bovengrondse distributienetwerken met middenspanning, onderstations, elektriciteitsnetten en slimme stroomdistributiesystemen. Het wordt voornamelijk gebruikt voor het schakelen van belastingsstromen, het onderbreken van overbelastingsstromen en het opheffen van kortsluitfouten, terwijl een betrouwbare continuïteit van de stroomvoorziening wordt gegarandeerd.

Uitgerust met een geavanceerd vacuümonderbrekingssysteem en intelligente automatische hersluitfunctie, kan deze vacuümstroomonderbreker voor buiten automatisch de stroom herstellen na tijdelijke storingen, waardoor de betrouwbaarheid van het elektriciteitsnet aanzienlijk wordt verbeterd en de uitvalduur wordt verkort. De compacte structuur, het lichtgewicht ontwerp en het hoge mechanische uithoudingsvermogen maken het een ideale oplossing voor moderne distributieautomatiseringsprojecten.

De ZW32-40.5-onderbreker is geschikt voor 33KV- en 40,5KV-voedingssystemen en ondersteunt lokale bediening, bediening op afstand, foutbewaking en op communicatie gebaseerd distributienetwerkbeheer. Het wordt veel gebruikt door nutsbedrijven, industriële faciliteiten, duurzame energieprojecten en elektrificatienetwerken op het platteland over de hele wereld.

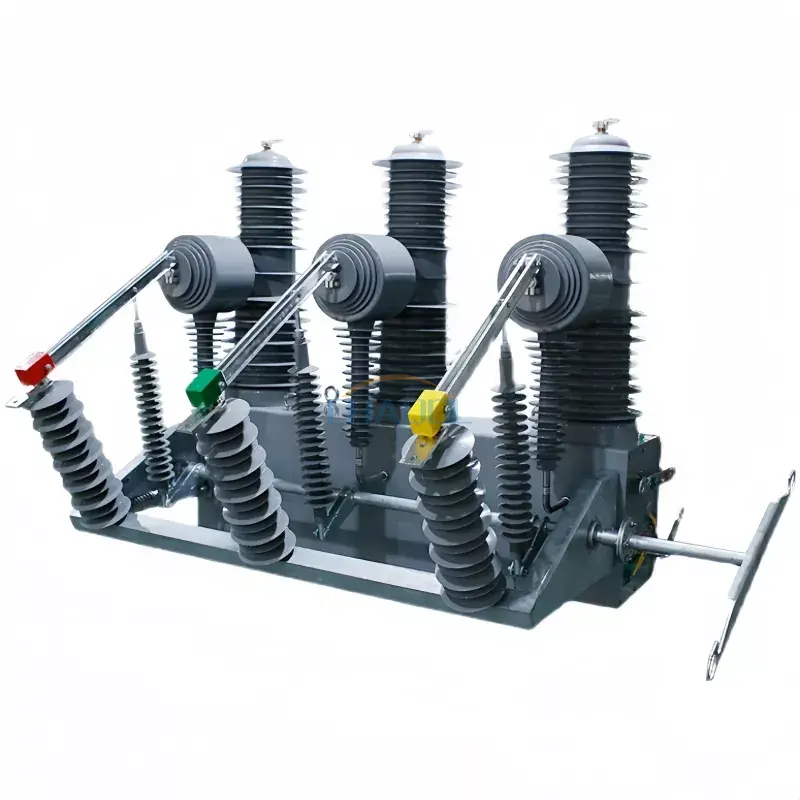

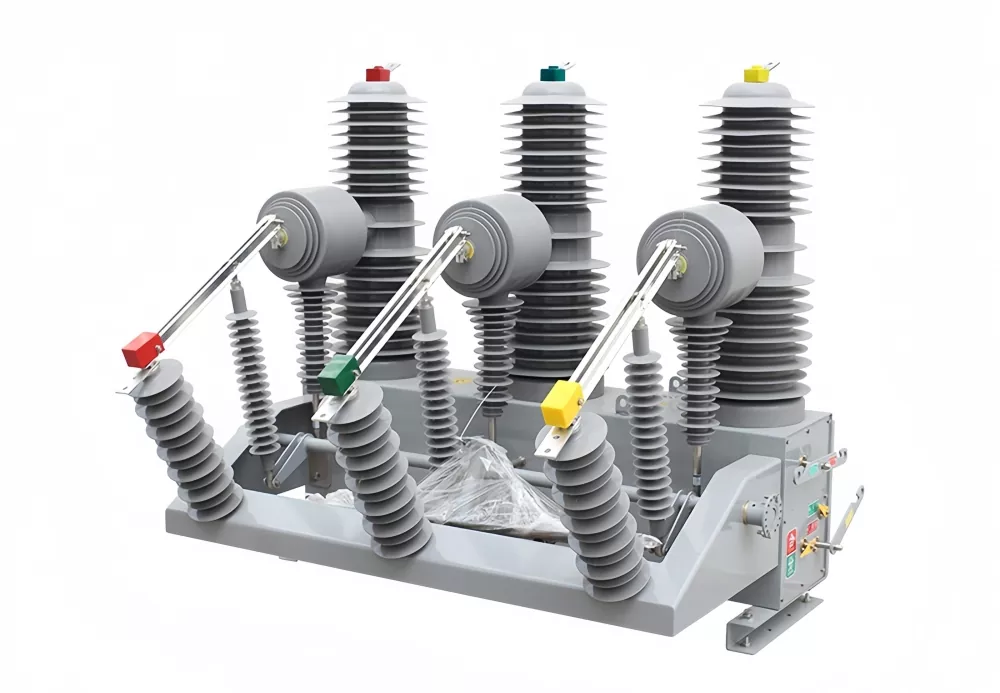

Productuiterlijkdiagram

Technische parameters

Belangrijkste kenmerken

• Geïntegreerde automatische hersluitfunctie verbetert de betrouwbaarheid van de stroomvoorziening en vermindert de uitvaltijd.
• Vacuümboogblustechnologie zorgt voor uitstekende onderbrekingsprestaties en een lange levensduur.
• Geschikt voor 33KV en 40,5KV bovengrondse distributienetwerken en onderstationtoepassingen.
• Hoog kortsluituitschakelvermogen tot 31,5KA.
• Compacte structuur en lichtgewicht ontwerp vereenvoudigen transport en installatie.
• Ondersteunt lokale bediening, afstandsbediening, telemetrie en distributieautomatiseringssystemen.
• De afgedichte paalconstructie verbetert de isolatieprestaties en de omgevingsbestendigheid.
• De onderhoudsvrije vacuümonderbreker verlaagt de bedrijfskosten gedurende de gehele levenscyclus van de apparatuur.
• Compatibel met SCADA-, smart grid- en nutsnetwerkbewakingssystemen.
• De lange mechanische levensduur van maximaal 10.000 handelingen garandeert betrouwbare prestaties op de lange termijn.

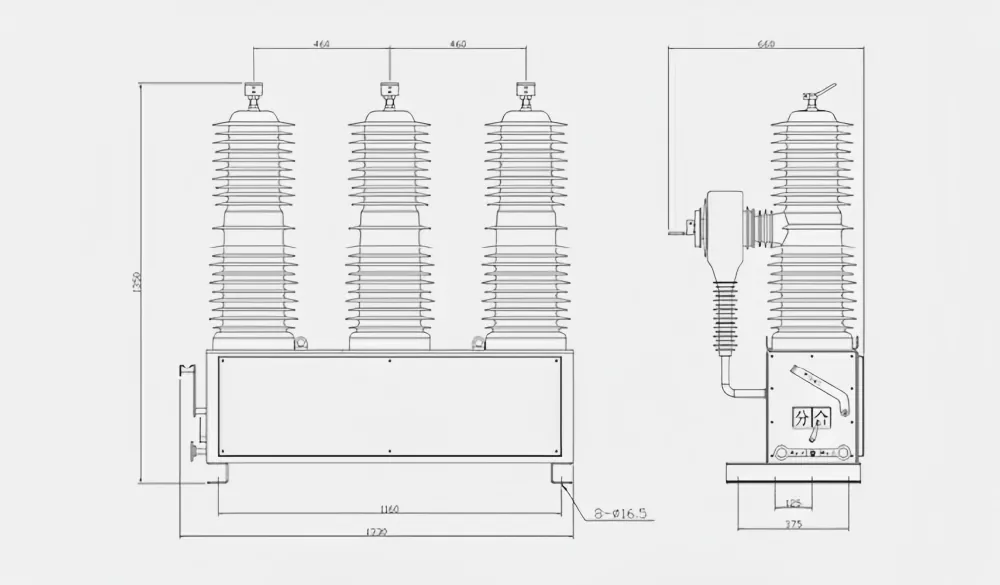

Productafmetingen diagram

Productstructuur en werkingsprincipe

De33KV buitenstroomonderbreker met automatische hersluiterbestaat hoofdzakelijk uit een geïntegreerde afgedichte paal, vacuümonderbreker, stroomtransformator, bedieningsmechanisme, geïsoleerde draagstructuur en weerbestendige behuizing. De kast is vervaardigd uit hoogwaardig staal en biedt uitstekende mechanische bescherming en langdurige duurzaamheid buitenshuis.

Stroomtransformatoren kunnen worden geconfigureerd volgens projectvereisten voor meet-, monitoring- en beveiligingstoepassingen. Wanneer er een fout optreedt op de distributielijn, detecteert de intelligente controller snel abnormale omstandigheden en geeft hij de vacuümstroomonderbreker opdracht om de foutstroom te onderbreken. Bij tijdelijke storingen zoals blikseminslag of kortstondige lijnstoringen herstelt de automatische hersluitfunctie de stroom automatisch na een vooraf ingesteld interval, waardoor serviceonderbrekingen tot een minimum worden beperkt.

Gecombineerd met een intelligente controller ondersteunt de onderbreker lokale schakelhandelingen en bewaking en bediening op afstand via communicatie-interfaces. Communicatiemethoden kunnen glasvezelnetwerken, communicatiekabels, GPRS, CDMA, GSM of andere nutscommunicatiesystemen omvatten, waardoor het een ideale oplossing is voor smart grid- en distributieautomatiseringsprojecten.

Toepassingen

Dit33KV buitenstroomonderbreker met automatische hersluiterwordt veel gebruikt in energietransmissie- en distributiesystemen waar automatische foutisolatie en serviceherstel van cruciaal belang zijn.

• Distributienetwerken voor nutsvoorzieningen
• Bovengrondse distributielijnen
• Elektrische onderstations
• Slimme netwerkprojecten
• Hernieuwbare energiecentrales
• Industriële en mijnbouwfaciliteiten
• Stedelijke en landelijke elektrificatiesystemen
• Stroomvoorzieningsnetwerken voor spoorwegen en transport

Veelgestelde vragen

Wat is een automatische hersluiter?

Een automatische stroomonderbreker met hersluiter kan de stroom automatisch herstellen nadat er tijdelijke fouten optreden op een distributielijn. Dit verbetert de continuïteit van de stroomvoorziening aanzienlijk en vermindert de uitvalduur voor eindgebruikers.

Wat zijn de voordelen van een vacuümvermogenschakelaar?

Vacuümstroomonderbrekers zorgen voor een snelle boogdoving, hoge betrouwbaarheid, weinig onderhoud, een lange levensduur en een milieuvriendelijke werking zonder olie of SF6-gas.

Kan deze onderbreker worden geïntegreerd in een smart grid-systeem?

Ja. De onderbreker ondersteunt bewaking op afstand, bediening op afstand, foutdiagnose en communicatie-interfaces die kunnen worden geïntegreerd in SCADA- en smart grid-automatiseringssystemen.

Waar wordt de ZW32-40.5 vacuümstroomonderbreker vaak gebruikt?

Het wordt vaak gebruikt in onderstations van nutsvoorzieningen, bovengrondse distributienetwerken, projecten voor hernieuwbare energie, industriële energiesystemen en elektrificatie-infrastructuur op het platteland.

Waarom kiezen voor een automatische hersluiter voor buiten van 33KV?

Een automatische hersluiter van 33KV voor buiten verbetert de netwerkbetrouwbaarheid, minimaliseert uitvaltijden, verlaagt de onderhoudskosten en verbetert de efficiëntie van foutbeheer voor moderne stroomdistributiesystemen.
