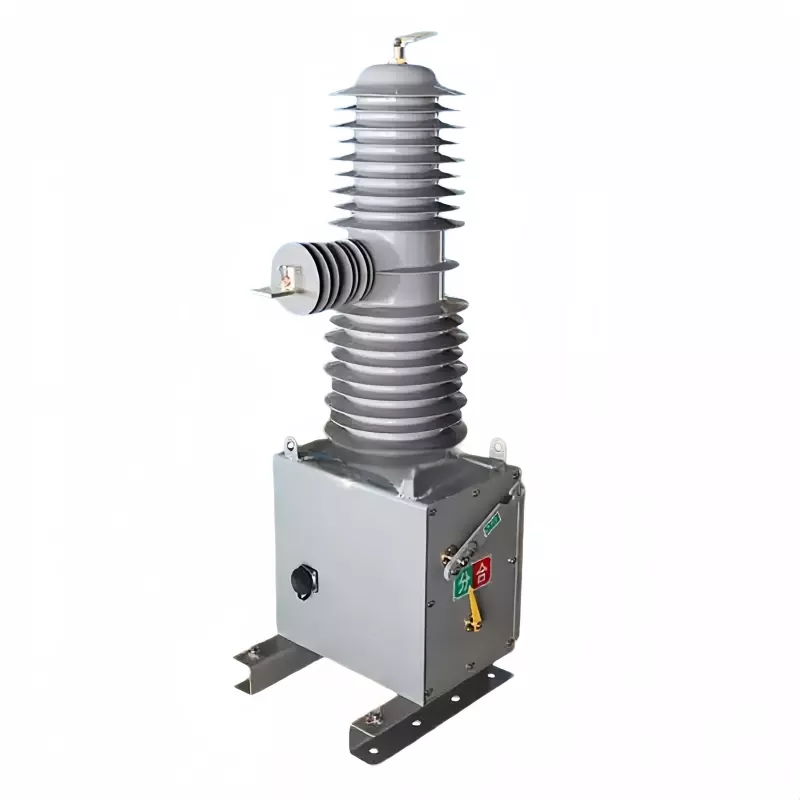

De33kV enkelpolige stroomonderbreker voor buitengebruikis ontworpen voor betrouwbaar schakelen en bescherming in bovengrondse middenspanningsdistributiesystemen. Het wordt veel gebruikt om belastingsstroom, foutstroom en kortsluiting in moderne stroomnetwerken te onderbreken. Met een robuuste buitenstructuur en geoptimaliseerde boogdovende prestaties garandeert deze apparatuur een stabiele werking, zelfs onder zware omgevingsomstandigheden.
Gebouwd met een permanent magneetbedieningsmechanisme en zeer sterke isolatiecomponenten, is de33kV enkelpolige stroomonderbreker voor buitengebruiklevert een snelle respons, een lange levensduur en minimale onderhoudsvereisten, waardoor het geschikt is voor elektriciteitsnetten, onderstations en industriële stroomdistributiesystemen.
|
Project |
Numerieke waarde |
|
Nominale spanning |
35 kV |
|
Nominale stroom |
630/1250A |
|
Nominale frequentie |
50/60 Hz |
|
1 minuut stroomfrequentie bestand tegen spanning |
80/95 kV |
|
Blikseminslag Weerstandsspanning (piek) |
185 kV |
|
Nominale kortsluitbreekstroom |
20/25/31,5 kA |
|
Nominale kortsluitstroom (piek) |
80 kA |
|
Nominale piekstroom |
80 kA |
|
4S korte duur, bestand tegen stroom |
31,5 kA |
|
Nominale bedrijfscyclus |
Open–0,3s–Sluit/Open–180s–Sluit/Open–180s–Sluit/Open–60s–Herstellen |
|
Nominale kortsluitonderbrekingen |
30 keer |
|
Mechanische levensduur |
20.000 keer |
|
Permanent magneetmechanisme Stuurspanning |
DC220V |
|
Secundair circuit 1 minuut stroomfrequentie bestand tegen spanningstest |
2 kV |
|
Parameternaam |
Gegevens |
|
Neem contact op met Gat |
18 ± 1 mm |
|
Neem contact op met Overtravel |
4±0,5 mm |
|
Openingssnelheid |
1,4-1,8 m/s |
|
Sluitingssnelheid |
0,8-1,2 m/s |
|
Neem contact op met Sluitende stuitertijd |
<=5 ms |
|
Fase-tot-fase middenafstand |
560 ± 2 mm |
|
Driefasige schakelasynchronie |
<=3 ms |
|
Fase-naar-fase geleidende lusweerstand |
µΩ |
|
Sluitingstijd |
25-45 ms |
|
Openingstijd |
20-45 ms |
|
Gewicht |
100 kg |
Correcte installatie van de33kV enkelpolige stroomonderbreker voor buitengebruikis essentieel om betrouwbaarheid en veilige werking op de lange termijn te garanderen. De unit moet worden geïnstalleerd op een stabiele paalconstructie of stalen frame met een correcte aardaansluiting.
Na installatie moet een nullastschakeltest worden uitgevoerd om een soepele werking en correcte timing van het mechanisme te garanderen.
1. Omgevingsluchttemperatuur: -30°C tot +60°C;
2. Hoogte: niet meer dan 2000 meter;
3. Windsnelheid: niet meer dan 34 m/s;
4. Trillingen of seismische activiteit afkomstig van buiten de schakel- en besturingsapparatuur zijn verwaarloosbaar;
5. Verontreinigingsgraad: niveau IV;
6. Opslagtemperatuur: -40°C tot +85°C.
Vraag 1: Wat is de belangrijkste functie van een 33 kV enkelpolige stroomonderbreker voor buitengebruik?
A: Het wordt gebruikt om foutstromen in bovengrondse middenspanningsdistributiesystemen te onderbreken en te isoleren, waardoor een veilige netwerking en bescherming van stroomafwaartse apparatuur wordt gegarandeerd.
Vraag 2: Kan deze stroomonderbreker werken in ruwe buitenomgevingen?
A: Ja, het is ontworpen voor hoge vervuiling, sterke wind en grote temperatuurschommelingen, waardoor het geschikt is voor langdurig gebruik buitenshuis.
Vraag 3: Heeft de 33 kV enkelpolige buitenstroomonderbreker regelmatig onderhoud nodig?
A: Het ontwerp is onder normale bedrijfsomstandigheden onderhoudsvrij, dankzij het afgedichte mechanisme en de duurzame componenten.
Vraag 4: Welk type installatiemethode wordt aanbevolen?
A: Voor optimale veiligheid en prestaties wordt een paalgemonteerde installatie met veilige aarding aanbevolen.
Vraag 5: Welk beschermingsniveau ondersteunt het?
A: Het is ontworpen voor hoge isolatie en weerstand tegen vervuiling, geschikt voor vervuilingsomgevingen van niveau IV.
