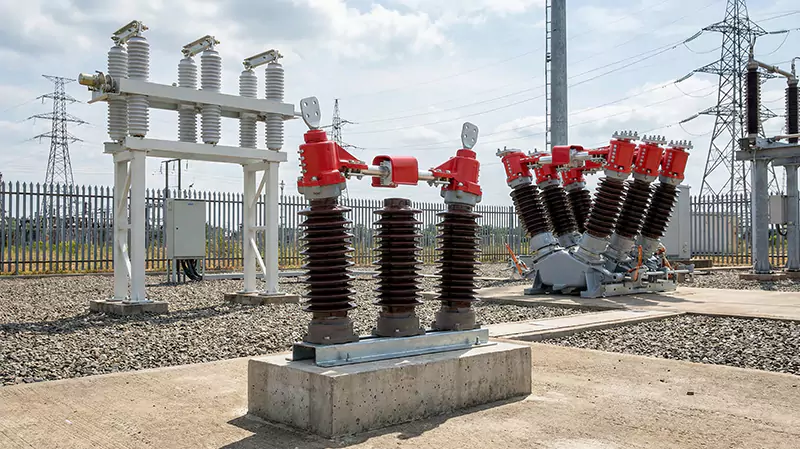

Het verschil tussen stroomonderbrekers en scheidingsschakelaars

Stroomonderbrekersen scheiders kunnen beide circuits onderbreken. Afhankelijk van het aantal polen kunnen ze op eenfasige of driefasige circuits werken. De functie van een stroomonderbreker is het beschermen van het circuit en de apparatuur. Het beschikt meestal over een automatische uitschakelfunctie en kan met belasting worden gebruikt. Terwijl een scheider alleen wordt gebruikt om het circuit te onderbreken. Meestal wordt het circuit niet automatisch afgesloten en kan het niet met belasting worden gebruikt. Dit artikel introduceert, door de functies en classificaties van stroomonderbrekers en scheiders te combineren, uitgebreid de verschillen daartussen.

Laagspanningsstroomonderbreker

1. Functie van de stroomonderbreker

Overbelastingsbeveiliging: Zodra de stroom in het circuit de nominale stroom gedurende een bepaalde periode overschrijdt, zal de stroomonderbreker het circuit automatisch onderbreken. Als er bijvoorbeeld op een stopcontact te veel elektrische apparaten met hoog vermogen zijn aangesloten en de stroom overbelast raakt, zal de stroomonderbreker uitschakelen om te voorkomen dat het circuit beschadigd raakt door oververhitting en zelfs om brand te voorkomen.

2. Kortsluitbeveiliging: Als er kortsluiting optreedt in het circuit, waardoor de stroom plotseling extreem hoog wordt, kan de stroomonderbreker het circuit snel onderbreken. Dit voorkomt dat de enorme stroom die door de kortsluiting wordt gegenereerd, catastrofale schade aan de draden, elektrische apparatuur, enz. veroorzaakt.

3. Onderspanningsbeveiliging (beschikbaar in sommige stroomonderbrekers): Wanneer de netspanning tot op zekere hoogte onder de normale bedrijfsspanning daalt, kan de stroomonderbreker het circuit automatisch onderbreken om te voorkomen dat de elektrische apparatuur door onderspanning wordt beschadigd. Nadat de netspanning weer normaal is, moeten sommige stroomonderbrekers handmatig worden gereset voordat ze weer kunnen worden ingeschakeld, terwijl andere automatisch weer kunnen worden gesloten.

Laagspanningsstroomonderbreker

II. Functies van stroomonderbrekers

Isolatievoeding: De belangrijkste functie van de scheidingsschakelaar is het op betrouwbare wijze isoleren van de elektrische apparatuur die onderhoud nodig heeft van de stroomvoorziening, waardoor de veiligheid van het onderhoudspersoneel wordt gewaarborgd. Wanneer u bijvoorbeeld onderhoud uitvoert aan de elektrische apparatuur van een bepaalde lijn in een onderstation, kan door het bedienen van de scheidingsschakelaar een duidelijk breekpunt worden gevormd tussen de apparatuur en de stroomvoorziening, waardoor wordt voorkomen dat een plotselinge stroomtoevoer schade toebrengt aan het onderhoudspersoneel.

2. Schakelwerking: In een dubbelrail- of ander bedradingssysteem wordt de scheidingsschakelaar gebruikt om de verbindingsmodus van het circuit te wijzigen, waardoor de apparatuur of lijnen van de ene set rails naar de andere kunnen worden geschakeld, waardoor de flexibele aanpassing van de bedrijfsmodus van het energiesysteem wordt gegarandeerd. Tijdens het schakelen wordt de scheidingsschakelaar echter meestal gebruikt in combinatie met apparaten zoals stroomonderbrekers.

3. Bediening van kleine stroomcircuits: de scheidingsschakelaar kan niet-defecte spanningstransformatoren en bliksemafleiders, rails, de capacitieve stroom van apparatuur die rechtstreeks op de rail is aangesloten, openen en sluiten, evenals de aardmesschakelaar op het neutrale punt van de transformator, enz., die allemaal kleine stroomcircuits zijn.

Elektrische laagspanningsstroomonderbreker

III. Stroomonderbrekers geclassificeerd volgens uitschakelmethode

Thermische stroomonderbreker: Deze maakt voornamelijk gebruik van het principe dat de bimetaalstrip buigt bij verhitting. Wanneer de stroom overbelast raakt, buigt de bimetaalstrip door de warmte die door de stroom wordt gegenereerd, waardoor het uitschakelmechanisme wordt geactiveerd om het circuit af te sluiten. De actietijd van deze stroomonderbreker is gerelateerd aan de grootte van de overbelastingsstroom; hoe groter de overbelastingsstroom, hoe korter de actietijd.

2. Elektromagnetische stroomonderbreker: gebaseerd op het principe van elektromagnetische inductie. Wanneer er kortsluiting optreedt in het circuit, genereert een plotselinge grote stroom een ​​krachtige elektromagnetische kracht, waardoor het uitschakelmechanisme in werking treedt en het circuit snel wordt uitgeschakeld. Het is uiterst gevoelig voor kortsluitstromen.

3. Elektronische stroomonderbreker: detecteert de huidige omvang en veranderingen via elektronische componenten. Het kan beveiligingsfuncties zoals overbelasting en kortsluiting nauwkeuriger implementeren, en sommige elektronische stroomonderbrekers hebben ook de functies van afstandsbediening en communicatie, waardoor het een relatief geavanceerd type stroomonderbreker is.

Laagspanningsschakelaar

IV. Classificatie van scheidingsschakelaars per installatielocatie

Hoofdschakelaar voor binnenshuis: Meestal geïnstalleerd in de distributieruimte of andere ruimtes in gebouwen, wordt deze gebruikt voor het isoleren van elektrische apparatuur binnenshuis. De structuur is relatief compact en het volume is klein omdat de binnenmilieuomstandigheden relatief stabiel zijn.

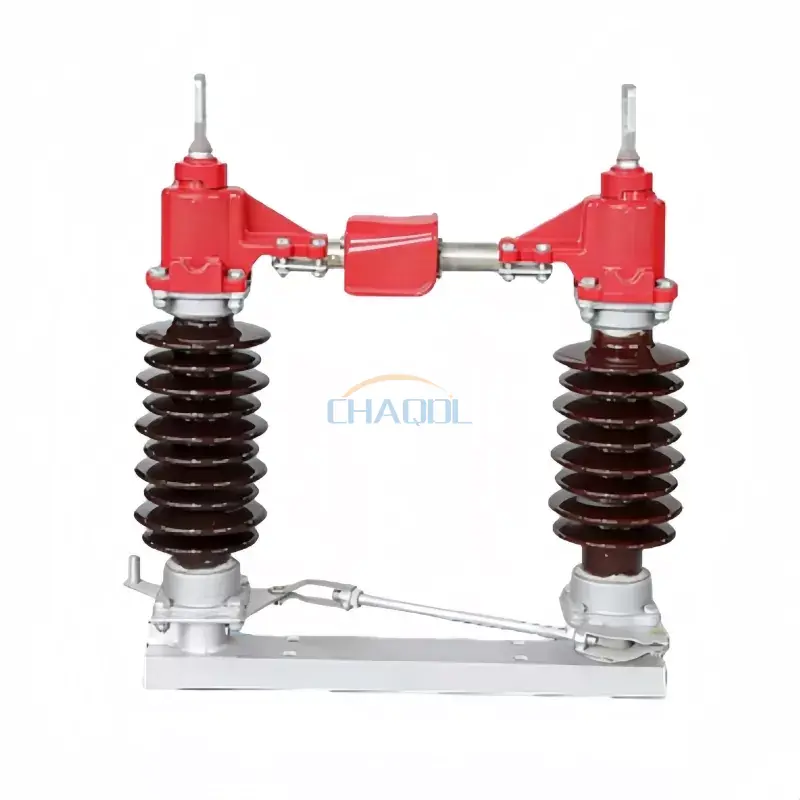

2. Buitenscheidingsschakelaars: geïnstalleerd in buitenstations, transmissielijnen en andere locaties, moeten ze bestand zijn tegen verschillende complexe weersomstandigheden. Hun structuur is relatief stevig en heeft uitstekende waterdichte, winddichte en corrosiebestendige eigenschappen.

Hoogspanningsschakelaar

V. Classificatie van scheidingsschakelaars op basis van bedieningsmechanisme

Handmatige ontkoppelingsschakelaar: Voor het openen en sluiten is handmatige bediening via de handgreep vereist. De bediening is eenvoudig en direct, tegen lage kosten. Het wordt over het algemeen gebruikt in situaties met lagere spanningsniveaus en minder frequente bedieningen.

2. Elektrische scheidingsschakelaar: De openings- en sluitingsacties worden bereikt via een elektrisch bedieningsmechanisme. Dit type scheidingsschakelaar maakt bediening op afstand mogelijk, waardoor gecentraliseerde bediening en geautomatiseerde handelingen in grote onderstations en andere soortgelijke faciliteiten mogelijk worden gemaakt. Het heeft echter relatief hogere kosten en een complexere structuur.
