Artikelsamenvatting:Voor een betrouwbare middenspanningsbeveiliging is meer nodig dan alleen het onderbreken van een storing. Nutsbedrijven en industriële exploitanten hebben ook behoefte aan snelle schakelmogelijkheden, stabiele mechanische prestaties, lage onderhoudsvereisten en compatibiliteit met steeds intelligenter wordende distributienetwerken. EenPermanente magneetstroomonderbreker voor buitencombineert vacuümonderbrekingstechnologie met een permanent magneetbedieningsmechanisme om aan deze vereisten te voldoen. In dit artikel wordt uitgelegd hoe de technologie werkt, waar deze kan worden toegepast, welke technische factoren vóór aanschaf moeten worden geëvalueerd en hoe deze kan helpen de operationele uitdagingen in moderne stroomdistributiesystemen te verminderen.
Middenspanningsdistributienetwerken functioneren onder veeleisende omstandigheden. Een storing in een feeder, transformatoraansluiting, industriële bus, spoorwegnet of installatie voor hernieuwbare energie kan de elektriciteitsvoorziening onderbreken en mogelijk waardevolle apparatuur beschadigen. De stroomonderbreker is daarom een cruciaal onderdeel van de beveiligingsketen.
Moderne operators worden echter tegelijkertijd met verschillende uitdagingen geconfronteerd. Apparatuur kan buiten worden geïnstalleerd waar deze wordt blootgesteld aan vocht, stof, ultraviolette straling, temperatuurveranderingen en andere omgevingsfactoren. Tegelijkertijd worden distributienetwerken steeds meer geautomatiseerd, waardoor er vraag ontstaat naar apparatuur die consistent kan reageren op elektrische commando's en kan communiceren met intelligente beveiligings- en controlesystemen.
Traditionele mechanisch bediende sloophamers kunnen effectief presteren, maar hun bedieningsmechanismen bevatten meerdere bewegende delen. Mechanische slijtage, aanpassingsvereisten en inconsistente werking gedurende lange serviceperioden kunnen zorgen baren, vooral bij installaties die regelmatig moeten worden geschakeld.

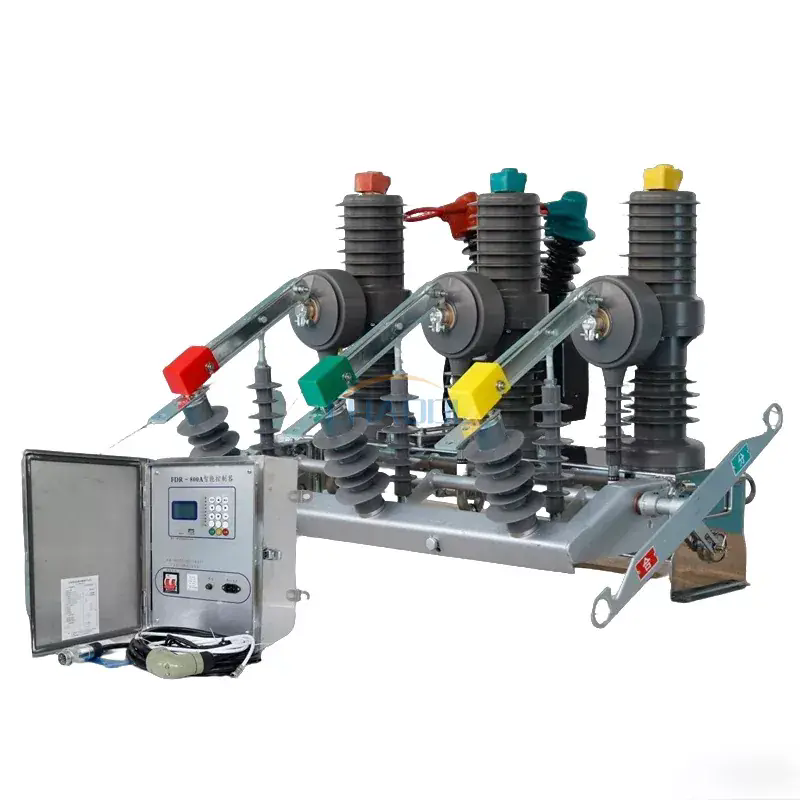

Een stroomonderbreker met permanente magneet voor buiten pakt deze uitdagingen aan door een vacuümonderbreker te combineren met een permanente magneetactuator. Het resultaat is een compacte middenspanningsschakeloplossing die is ontworpen voor een betrouwbare werking, verminderde mechanische complexiteit en integratie in moderne distributiesystemen.
Het werkingsprincipe is gebaseerd op twee essentiële technologieën:vacuümonderbrekingEnpermanente magneetbediening.
Tijdens normaal bedrijf laat de stroomonderbreker stroom door zijn geleidende pad stromen. Wanneer het beveiligingssysteem een abnormale toestand identificeert, ontvangt het bedieningsmechanisme een commando om de contacten te openen. De permanente magneetactuator drijft het mechanisme aan en scheidt de contacten in de vacuümonderbreker.
Wanneer de contacten loskomen, kan er kortstondig een elektrische boog ontstaan. Omdat de contacten zich in een vacuümonderbreker bevinden, dooft de boog snel wanneer de stroom door het natuurlijke onderbrekingspunt gaat. Het circuit wordt vervolgens elektrisch geïsoleerd van de fout.
Bij het sluiten verplaatst de actuator de contacten terug naar de gewenste positie. De gecontroleerde beweging zorgt voor herhaalbare schakelprestaties.
Deze bedieningsvolgorde kan als volgt worden samengevat:
De combinatie van deze technologieën is vooral nuttig wanneer operators snel schakelen en betrouwbare mechanische prestaties nodig hebben zonder afhankelijk te zijn van een complexe, op veren gebaseerde bedieningsstructuur.
Het bedieningsmechanisme heeft een directe invloed op de betrouwbaarheid van de stroomonderbreker. Een permanent magneetmechanisme maakt gebruik van elektromagnetische kracht om de beweging van het schakelmechanisme te controleren en de bedrijfspositie ervan te behouden.
Vergeleken met mechanismen die een groter aantal mechanische overbrengingselementen bevatten, kan een permanente magneetactuator minder bewegende componenten hebben. Dit vermindert potentiële mechanische slijtagepunten en zorgt voor een consistent openings- en sluitgedrag.
| Overweging | Permanent magneetmechanisme | Traditioneel mechanisch mechanisme |
|---|---|---|
| Mechanische complexiteit | Relatief eenvoudige bedieningsstructuur | Kan meer mechanische transmissieonderdelen bevatten |
| Bewegende componenten | Verminderd aantal mechanisch bewegende delen | Over het algemeen meer mechanische componenten |
| Onderhoudsvraag | Ontworpen voor onderhoudsarm gebruik | Mogelijk zijn periodieke inspecties en aanpassingen vereist |
| Consistentie wisselen | Stabiele elektromagnetische aandrijving | Kan sterker afhankelijk zijn van de mechanische staat |
| Frequent schakelen | Zeer geschikt voor toepassingen die herhaaldelijk gebruik vereisen | De selectie hangt af van het ontwerp van het mechanisme en de inschakelduur |
Het praktische voordeel is niet simpelweg een vermindering van het aantal componenten. Het bedieningsmechanisme is ook een belangrijke factor wanneer stroomonderbrekers worden geïnstalleerd op locaties waar de toegang voor onderhoud moeilijk is of waar ongeplande stilstand aanzienlijke operationele kosten met zich mee kan brengen.
Een goed ontworpen stroomonderbreker met permanente magneet voor buiten bevat verschillende op elkaar afgestemde elektrische, mechanische en isolerende componenten. Elk onderdeel draagt bij aan veilig schakelen en een betrouwbare werking.
Omdat deze componenten samenwerken, mag de selectie nooit alleen gebaseerd zijn op de nominale spanning. De volledige elektrische taak, installatieomgeving, controlevereisten en systeembeschermingsstrategie moeten in overweging worden genomen.
Een van de belangrijkste voordelen is het vereenvoudigde mechanische besturingssysteem. Met minder mechanische slijtagepunten kan routinematige mechanische afstelling worden verminderd. Dit kan vooral waardevol zijn voor buitenstations, afgelegen distributienetwerken en industriële faciliteiten waar toegang voor onderhoud lastig is.
Permanente magneetbediening zorgt voor gecontroleerde elektromagnetische beweging. Consistent openings- en sluitgedrag is belangrijk wanneer de schakelaar herhaaldelijk wordt bediend door beveiligings-, automatiserings- of afstandsbedieningssystemen.
De vacuümonderbreker zorgt voor een effectieve boogonderbreking zonder dat de circuitonderbreker conventionele isolatiegassen of vloeibare media hoeft te gebruiken voor het doven van de boog. Dit maakt vacuümtechnologie zeer geschikt voor veel middenspanningsdistributietoepassingen.
De actuator is ontworpen om efficiënt te werken, wat kan helpen de energie die nodig is voor schakelhandelingen te verminderen. Het exacte energieverbruik is afhankelijk van de specifieke configuratie en het besturingssysteem. Daarom moeten de projectspecificaties altijd worden gecontroleerd vóór de definitieve selectie.
Apparatuur voor buitendistributie moet bestand zijn tegen blootstelling aan het milieu. Een geschikt ontworpen buitenschakelaarbehuizing helpt de interne componenten te beschermen tegen vocht, stof, blootstelling aan ultraviolette straling en veranderende weersomstandigheden.
Voor toepassingen waarbij herhaaldelijk wordt geschakeld, is mechanische duurzaamheid een belangrijk aankoopcriterium. De Anqiang-productspecificatie geeft een mechanische levensduur aan van maximaal 10.000 schakelingen voor de toepasselijke configuratie met stroomonderbrekers met permanente magneet voor buitengebruik.
Moderne energienetwerken zijn steeds meer afhankelijk van bediening op afstand, monitoring en geautomatiseerd foutbeheer. Een correct geconfigureerde stroomonderbreker met permanente magneet kan de integratie met SCADA- en distributieautomatiseringssystemen ondersteunen, waardoor operators responsievere elektrische netwerken kunnen bouwen.
Het kiezen van een stroomonderbreker alleen op basis van de naam of spanningsklasse kan leiden tot een ongeschikte configuratie. Kopers moeten de specificaties van de onderbreker vergelijken met de werkelijke elektrische kenmerken van de installatie.
| Parameter | Voorbeeldspecificatie | Waarom het ertoe doet |
|---|---|---|
| Nominale spanning | 12 kV / 24 kV | Moet overeenkomen met de nominale spanningsklasse van het distributiesysteem. |
| Nominale frequentie | 50 Hz | Moet overeenkomen met de frequentie van het voedingssysteem. |
| Nominale stroom | 630A / 1250A | Definieert het continue stroomvoerende vermogen. |
| Kortsluit-breekstroom | 20 kA / 25 kA | Geeft de mogelijkheid van foutstroomonderbreking van de onderbreker aan. |
| Piek bestand tegen stroom | 50 kA / 63 kA | Belangrijk voor het evalueren van kortdurende elektromagnetische stress. |
| Blikseminpuls is bestand tegen spanning | 125 kV / 145 kV | Belangrijk voor isolatiecoördinatie en bescherming tegen transiënten. |
| Mechanische levensduur | Tot 10.000 bewerkingen | Handig als veelvuldig schakelen wordt verwacht. |
De door Anqiang verstrekte productinformatie vermeldt configuraties met een nominale spanning van 12 kV en 24 kV, een nominale stroom van 630 A en 1250 A en een kortsluitvermogen van 20 kA en 25 kA voor de relevante modellen.
De daadwerkelijke selectie moet altijd gebaseerd zijn op het volledige systeemontwerp, de toepasselijke normen, de beveiligingscoördinatie en de projectspecifieke vereisten, in plaats van aan te nemen dat elke configuratie identieke classificaties heeft.
De combinatie van buitenconstructie, vacuümonderbreking en permanente magneetwerking maakt deze apparatuur geschikt voor een breed scala aan middenspanningstoepassingen.
Anqiang identificeert nutsvoorzieningen, distributienetwerken, spoorwegelektrificatie, mijnbouw, industriële energiesystemen en installaties voor hernieuwbare energie als toepassingsgebieden voor zijn Outdoor Permanent Magnet Circuit Breaker.
De juiste onderbreker moet worden geselecteerd door te beginnen met het elektrische systeem in plaats van met de productcatalogus. Een praktisch selectieproces kan zowel onderspecificatie als onnodige overdimensionering voorkomen.
Deze aanpak is betrouwbaarder dan het kiezen van een onderbreker uitsluitend op basis van de nominale stroom of aankoopprijs. Lagere initiële kosten kunnen kostbaar worden als de apparatuur moeilijk te onderhouden is, incompatibel is met het besturingssysteem of niet correct is afgestemd op het foutniveau.
Hoewel stroomonderbrekers met permanente magneet zijn ontworpen om mechanisch onderhoud te verminderen, betekent weinig onderhoud niet dat er geen inspectie nodig is. Een gedisciplineerd bedieningsprogramma blijft belangrijk voor middenspanningsapparatuur.
Voor buitenapparatuur is milieu-inspectie bijzonder belangrijk. Vocht, vervuiling, corrosie en mechanische schade kunnen geleidelijk de isolatie en bedrijfsbetrouwbaarheid aantasten, zelfs als de vermogenschakelaar zelf een robuust ontwerp heeft.
Een preventief onderhoudsprogramma moet zich daarom richten op de volledige installatie en niet de stroomonderbreker als een geïsoleerd onderdeel behandelen.
Een stroomonderbreker met permanente magneet voor buiten is een middenspanningsstroomonderbreker die een vacuümonderbreker combineert met een bedieningsmechanisme met een permanente magneet. Het is ontworpen voor betrouwbaar schakelen en foutonderbreking in buitendistributie en industriële energiesystemen.
De configuratie is afhankelijk van de fabrikant en projectvereisten. De ZW32-12G- en ZW32-24G-productfamilie van Anqiang is ontworpen voor 12 kV en 24 kV middenspanningstoepassingen.
Het mechanisme kan de mechanische complexiteit verminderen, zorgen voor een consistente schakelbeweging, mechanische slijtage verminderen en een onderhoudsarme werking ondersteunen. Deze kenmerken zijn vooral waardevol voor apparatuur die regelmatig wordt geschakeld.
Ja. Een op de juiste manier geconfigureerde eenheid kan worden geïntegreerd met distributieautomatisering, SCADA, bewaking op afstand en intelligente beveiligingssystemen. De exacte communicatie- en besturingsconfiguratie moet voor elk project worden bevestigd.
Ja. Permanente magneetstroomonderbrekers voor buiten kunnen worden gebruikt in middenspanningssecties van zonne- en windenergiedistributiesystemen waar hun spanning, stroom, foutonderbreking, isolatie en besturingskarakteristieken overeenkomen met de installatievereisten.
Het mechanische uithoudingsvermogen is afhankelijk van het specifieke model en de bedrijfsomstandigheden. De toepasselijke Anqiang-specificatie vermeldt een mechanische levensduur tot 10.000 handelingen.
Voor een nauwkeurig technisch advies geeft u de systeemspanning, nominale stroom, kortsluitniveau, frequentie, installatieomgeving, schakelplicht, stuurspanning, automatiseringsvereisten, montageopstelling en eventuele toepasselijke projectnormen op. Als u deze informatie vroegtijdig verstrekt, kunt u later specificatiewijzigingen beperken.
Een stroomonderbreker met permanente magneet voor buiten is meer dan een conventioneel schakelapparaat met een andere actuator. Door vacuümonderbreking te combineren met permanente magneetwerking, komt het tegemoet aan verschillende praktische vereisten van moderne middenspanningsnetwerken: betrouwbaar schakelen, verminderde mechanische complexiteit, lagere onderhoudsvereisten, aanpassingsvermogen buitenshuis en compatibiliteit met steeds meer geautomatiseerde stroomdistributiesystemen.
Het belangrijkste punt voor kopers is om de stroomonderbreker af te stemmen op de daadwerkelijke elektrische belasting. Nominale spanning, continue stroom, kortsluitonderbrekingsvermogen, isolatieniveau, schakelfrequentie, omgevingsomstandigheden, besturingsarchitectuur en installatievereisten moeten allemaal worden geëvalueerd voordat een definitieve beslissing wordt genomen.
Anqiang biedt stroomonderbrekeroplossingen voor buitengebruik met permanente magneten voor middenspanningstoepassingen, met configuraties ontworpen rond 12 kV- en 24 kV-systemen en toepassingen variërend van distributienetwerken en onderstations tot industriële, spoorweg-, mijnbouw- en hernieuwbare energieprojecten.
Bent u op zoek naar een betrouwbare stroomonderbreker met permanente magneet voor buiten voor uw middenspanningsproject?Deel uw systeemspanning, nominale stroom, foutniveau, installatieomgeving en besturingsvereisten metAnqiangom een geschikte configuratie te bespreken.Neem contact met ons opvoor productinformatie, technische ondersteuning en een oplossing afgestemd op uw toepassing.
Belangrijk:De selectie en installatie van stroomonderbrekers moet worden uitgevoerd door gekwalificeerde elektriciens en in overeenstemming met de toepasselijke lokale normen, systeembeschermingsvereisten en de technische documentatie van de fabrikant.
