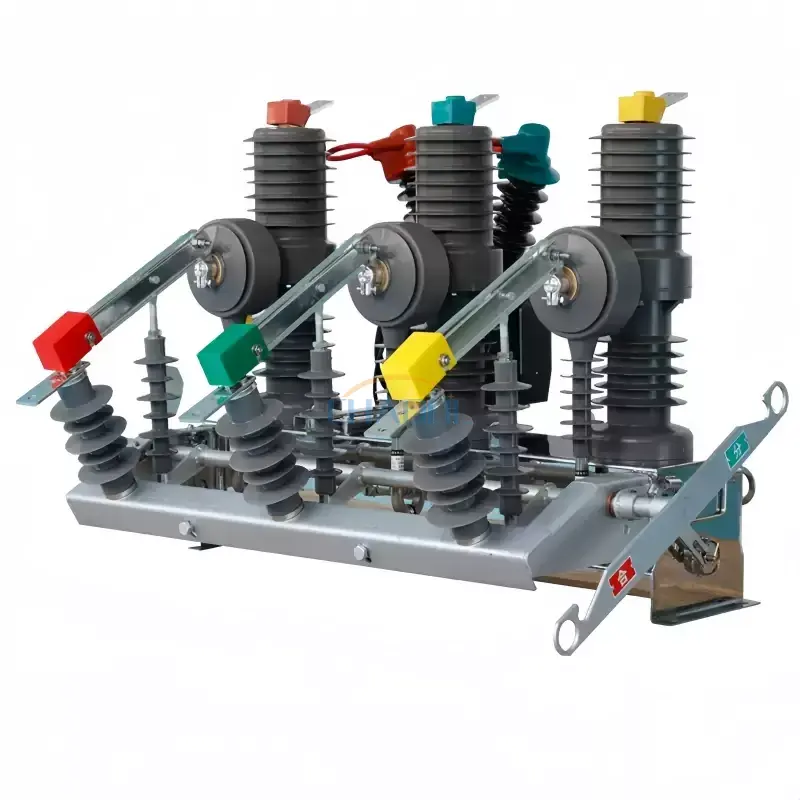

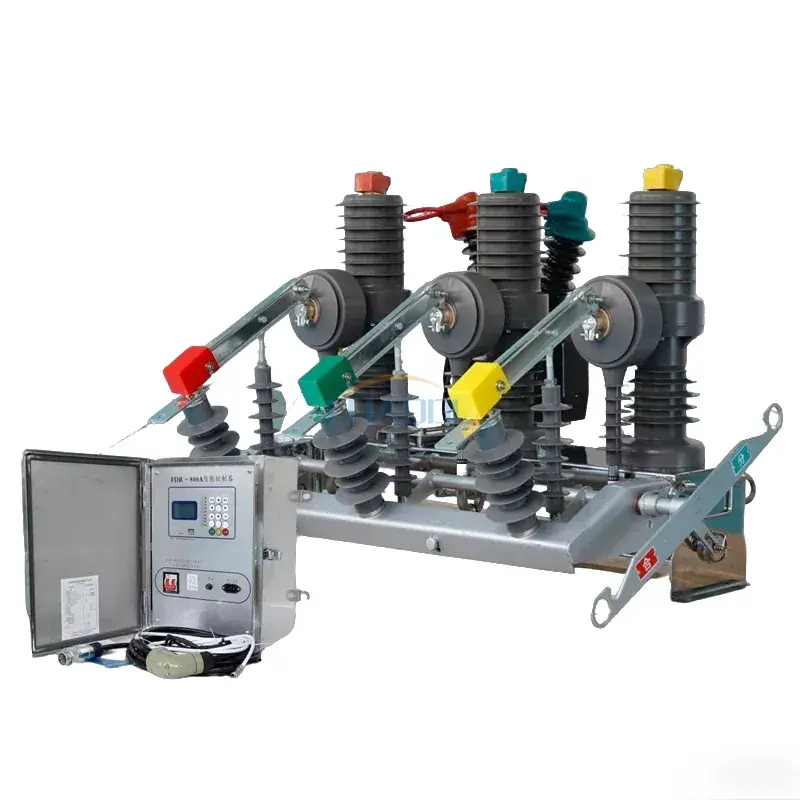

Permanente magneetstroomonderbreker voor buiten

Model:ZW32-24G

De permanente magneetstroomonderbreker voor buitengebruik van Anqiang Power heeft consistente lof gekregen van buitenlandse klanten. Deze stroomonderbreker biedt voordelen zoals een verbeterde stroomvoorzieningscapaciteit en verminderde elektriciteitsnetverliezen. Het bedrijfsspanningsniveau kan worden aangepast tot 12KV of 24KV en wordt geëxporteerd naar verschillende landen, waaronder Indonesië, Rusland, Nigeria en Angola.

Stuur onderzoek

Productomschrijving

De stroomonderbreker met permanente magneet voor buiten heeft productmodellen ZW32-12G of ZW32-24G. Het is een driefasig AC 50 Hz buitenschakelapparaat met een nominale spanning van 12KV of 24KV. Outdoor permanente magneetstroomonderbreker is geschikt voor het schakelen van verschillende soorten belastingstromen en frequente bedrijfsgelegenheden, en kan ook worden gebruikt bij de bouw en renovatie van stroomapparatuur in stedelijke elektriciteitsnetten, landelijke elektriciteitsnetten, mijnen en spoorwegen.

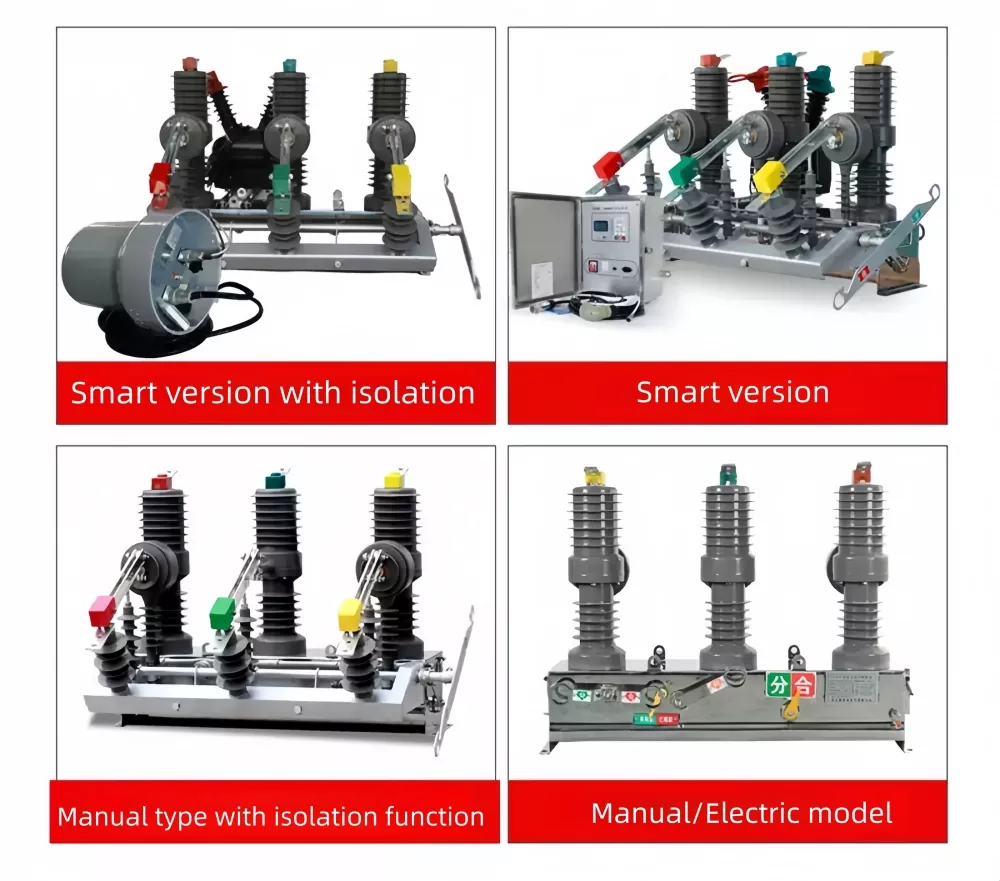

Model en stijl

Outdoor Permanent Magnet Circuit Breaker

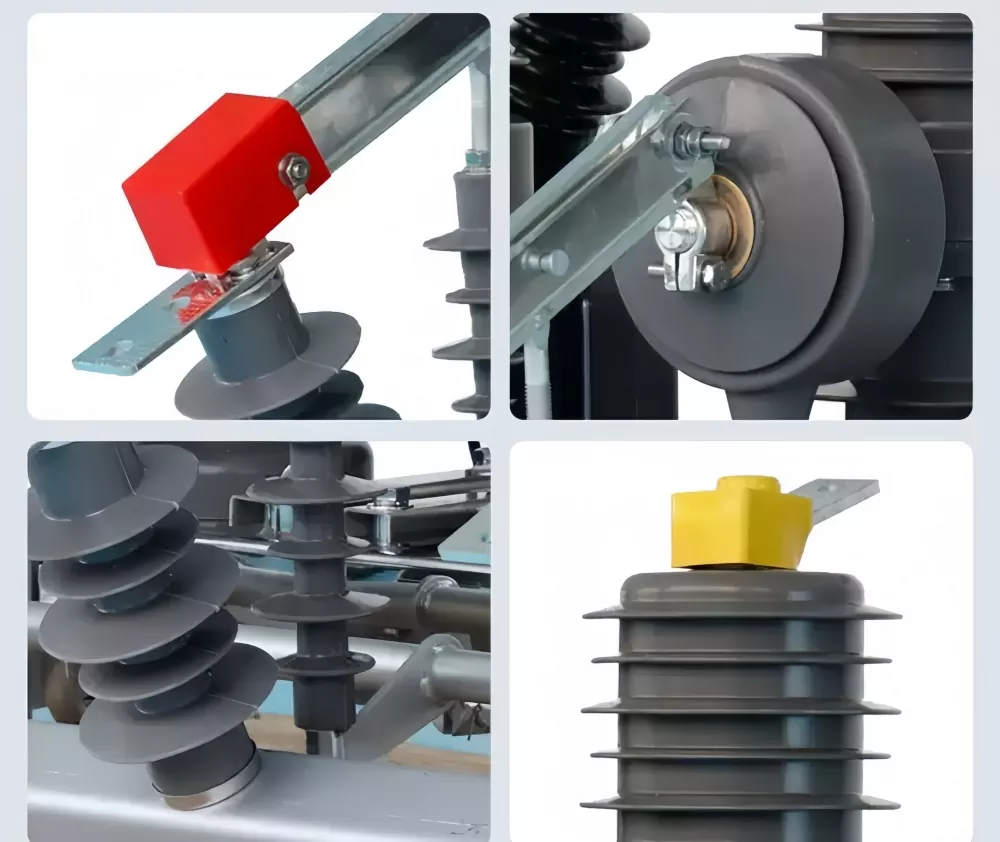

Afbeeldingen van productdetails

Outdoor Permanent Magnet Circuit Breaker

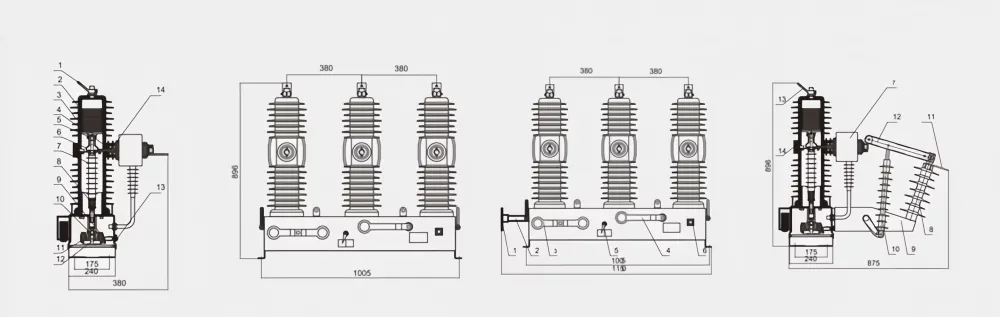

Diagram met productafmetingen

Outdoor Permanent Magnet Circuit Breaker

1-bovenste uitlaat

2-vacuümonderbreker

3-isolerende buis

4-Lagere uitgangslijn

5-geleidende clip

6-zachte verbinding

7-Isolerende trekstang

8-contact drukveer

9-Openingsveer

10-Driver-aansluitbord

Uitgaande as met 11 mechanismen

12-Bedieningsmechanisme

13-Institutionele doos

14-stroomtransformator

1-bedieningshendel

2-geïsoleerde spindel

Handmatige openings- en sluitingshendel met 3 stroomonderbrekers

Handgreep voor energieopslag met 4 stroomonderbrekers

5-Scheidings- en combinatie-instructies

6-bedradingsstekker

7-stroomtransformator

8-isolator

9-Isolatierek

10-Isolerende monsterstaaf

11-klemmenblok (ingangszijde)

12-Isolatiemes

13-klemmenblok (uitgangszijde)

14-breker

Technische parameters

Projectnaam	Parameterwaarde
Nominale spanning	12/24kV
Nominale frequentie	50 Hz
Nominale stroom	630/1250A
Nominale kortsluitbreekstroom	20/25kA
Nominale piekstroom (piekwaarde)	50/63kA
Nominale kortsluiting maakt huidige piekwaarde	50/63kA
Nominale bedieningsvolgorde	0-0,3s-CO-180s-CO
Mechanische levensduur	10.000 keer
Nominale kortsluitstroom en aantal schakelingen	20 keer
Stroomfrequentie van 1 minuut is bestand tegen spanningstest voor secundair circuit	2 kV
Blikseminpuls is bestand tegen spanningspiekwaarde	125/145kA
Gewicht	115 kg
