24kV hoogspanningsstroomonderbreker op paal

De 24 kV hoogspanningsstroomonderbreker op paalmontage is een vacuümstroomonderbreker uit de ZW32-24-serie, ontworpen voor middenspanningsstroomdistributiesystemen. Het wordt veel gebruikt voor het schakelen van belastingsstromen, het onderbreken van overbelastingsstromen en het verhelpen van kortsluitfouten in elektrische netwerken. Met geavanceerde vacuümonderbrekingstechnologie, een corrosiebestendige structuur en betrouwbare bedieningsmechanismen zorgt deze stroomonderbreker voor een veilige en stabiele werking in onderstations, industriële faciliteiten, duurzame energieprojecten en nutsdistributiesystemen.

Als professionele fabrikant van 24kV-vacuümstroomonderbrekers bieden wij duurzame en hoogwaardige oplossingen voor energiebedrijven, elektriciteitsbedrijven, EPC-projecten en distributienetwerkbeheerders over de hele wereld.

Wat is een 24kV-hoogspanningsstroomonderbreker op een paal?

Een 24 kV-vacuümstroomonderbreker (VCB) is een middenspanningsschakelaar voor buitengebruik die op elektriciteitspalen wordt geïnstalleerd om stroomdistributiesystemen te beschermen tegen overbelasting, kortsluiting en elektrische storingen. De breker maakt gebruik van vacuümonderbrekers om bogen snel en veilig te doven, wat uitstekende isolatieprestaties en een lange levensduur oplevert.

Vergeleken met traditionele olie-stroomonderbrekers en SF6-stroomonderbrekers bieden vacuümstroomonderbrekers aanzienlijke voordelen, waaronder lagere onderhoudsvereisten, milieuvriendelijkheid, hogere operationele betrouwbaarheid en een langere mechanische levensduur.

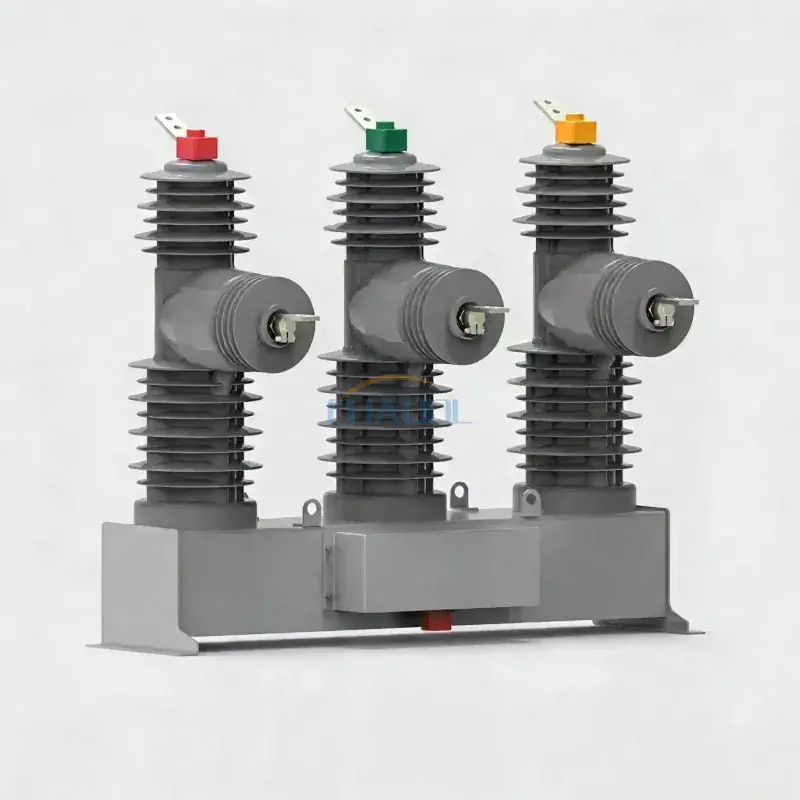

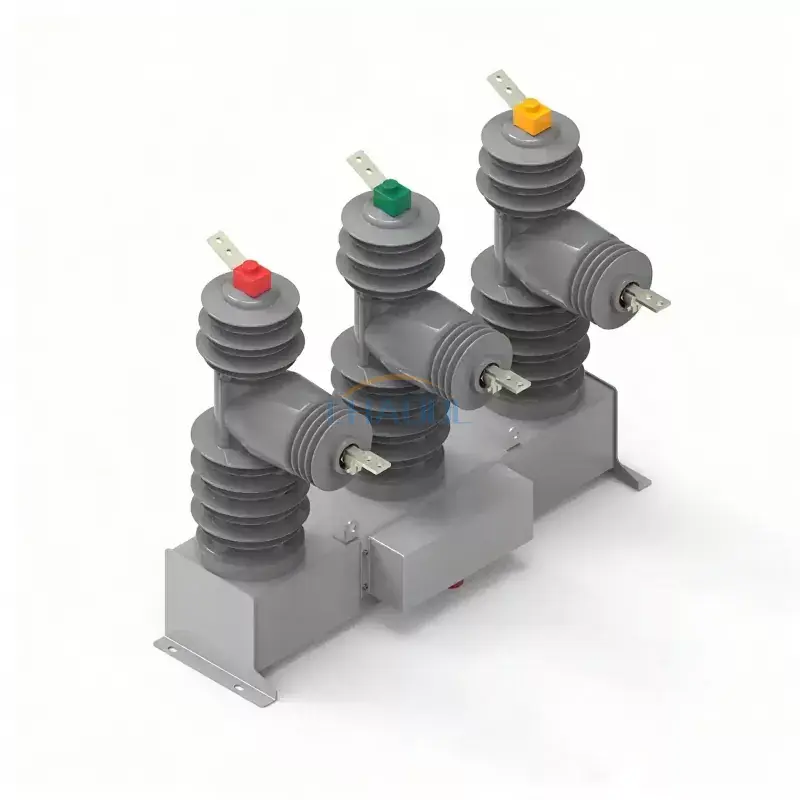

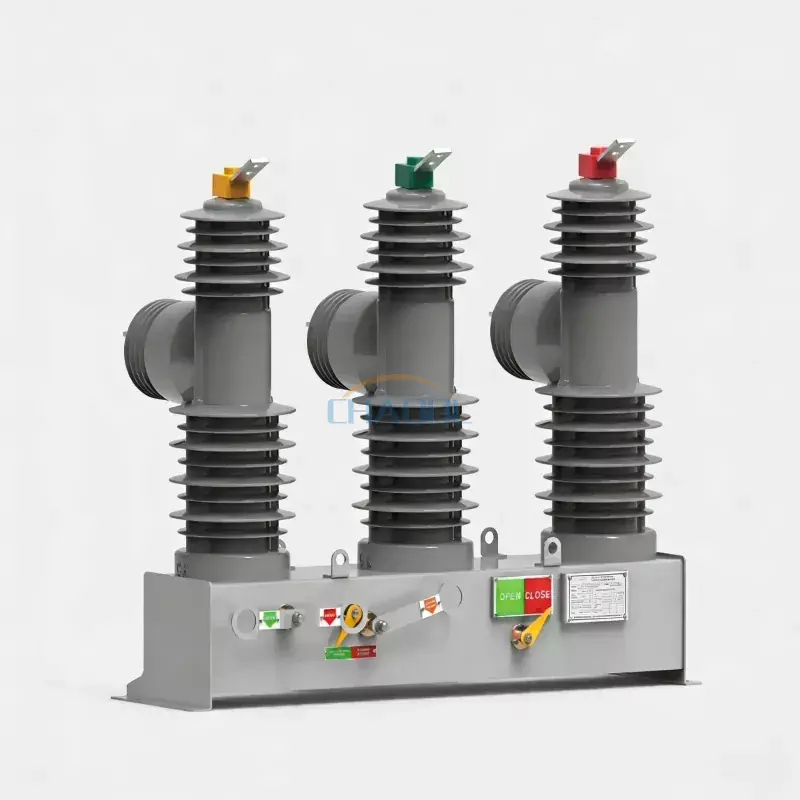

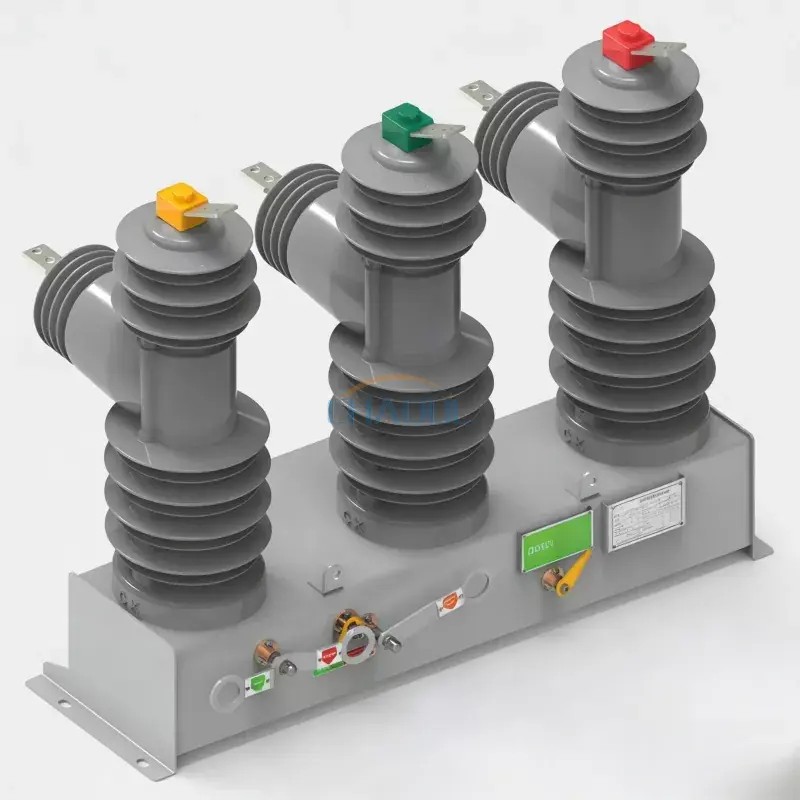

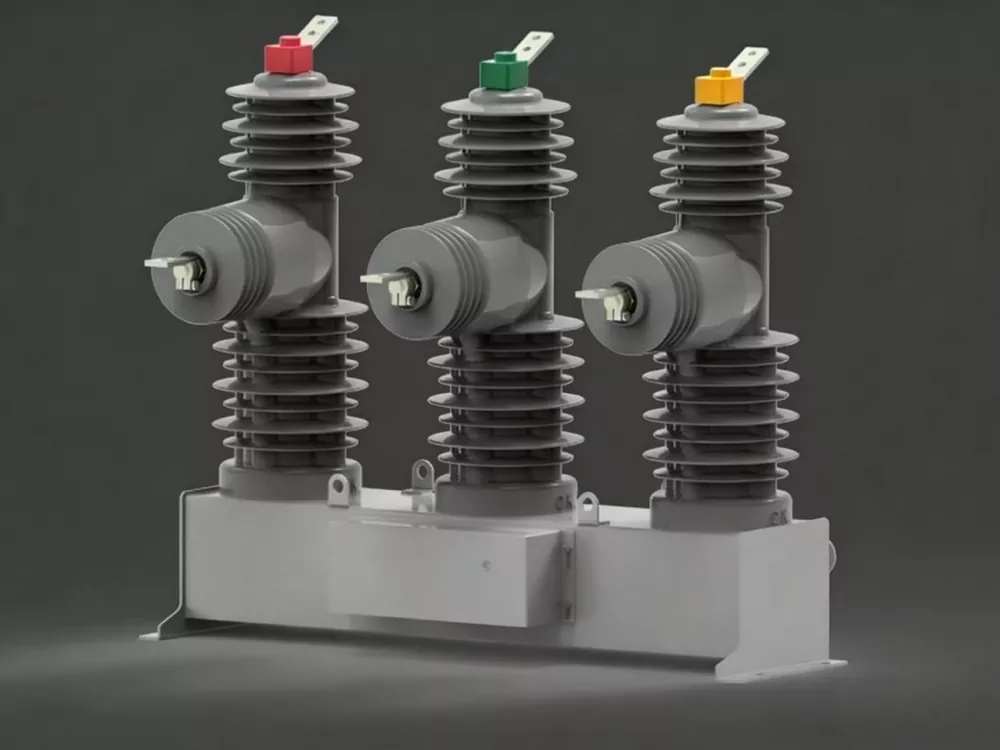

Uiterlijkdiagram

De compacte, op een paal gemonteerde structuur is ontworpen voor installatie buitenshuis en langdurig gebruik in veeleisende omgevingsomstandigheden. De robuuste constructie zorgt voor een uitstekende weerstand tegen vocht, stof, ultraviolette straling en corrosie.

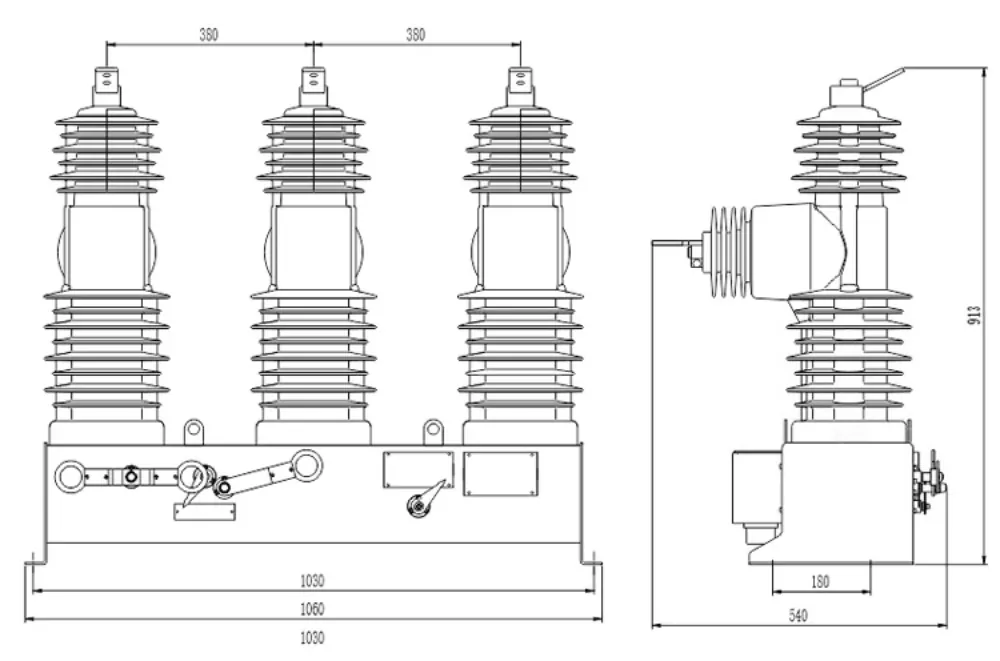

Productafmetingen diagram

Het geoptimaliseerde structurele ontwerp minimaliseert de benodigde installatieruimte, terwijl de hoge isolatieprestaties en operationele veiligheid behouden blijven. Het compacte formaat vermindert ook de transport- en installatiekosten.

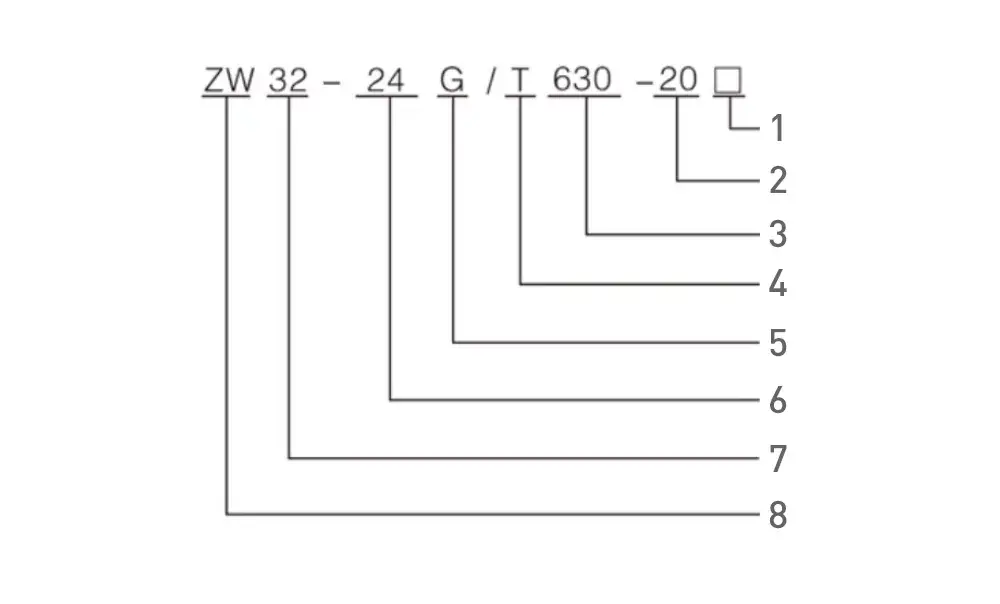

Technische parameters

1. Elektrisch bediend

2. Nominale kortsluitstroom (KA)

3. Nominale stroom (A)

4. Veerbedieningsmechanisme

5. Met scheidingsschakelaar

6. Nominale spanning (KV)

7. Serienummer van het ontwerp

8. Vacuümstroomonderbreker voor buiten

Belangrijkste kenmerken

Geavanceerde vacuümboogblustechnologie

De vacuümonderbreker dooft snel elektrische vlambogen tijdens schakelhandelingen, waardoor de veiligheid aanzienlijk wordt verbeterd en contactslijtage wordt verminderd. Deze technologie biedt uitstekende diëlektrische sterkte en betrouwbare onderbrekingsprestaties gedurende de gehele levenscyclus van het product.

Hoog kortsluitvermogen

Met een nominale kortsluitstroom van maximaal 25 kA kan de onderbreker effectief fouten isoleren en waardevolle elektrische apparatuur beschermen tegen schade veroorzaakt door abnormale stroomomstandigheden.

Uitstekend aanpassingsvermogen aan de buitenomgeving

De behuizing is vervaardigd uit hoogwaardig roestvrij staal of Dacromet-gecoat staal en afgewerkt met UV-bestendige coatings. Dit biedt superieure bescherming tegen corrosie, zoutnevel, vocht, stof en barre weersomstandigheden.

Betrouwbaar veerbedieningsmechanisme

Het veerbediende mechanisme zorgt voor snelle openings- en sluitprestaties met een laag bedieningsgeluid en minimale rebound. Het zorgt voor een stabiele mechanische werking en een langere levensduur.

Laag stroomverbruik

Het bedieningsmechanisme vereist minder dan 70 W externe voeding, waardoor het geschikt is voor installaties op afstand en eenvoudige integratie met noodstroomsystemen.

Toepassingen

De 24kV vacuümstroomonderbreker voor buiten wordt veel gebruikt in:

• Stroomdistributienetwerken
• Elektrische onderstations
• Industriële en mijnbouwondernemingen
• Elektrificatieprojecten op het platteland
• Fotovoltaïsche zonne-energiecentrales
• Systemen voor het opwekken van windenergie
• Automatiseringsprojecten voor slimme netwerken
• Nutstransmissie- en distributiesystemen

Structurele kenmerken

1. Zeer sterke behuizing
De behuizing is gemaakt van roestvrij staal of een speciaal behandelde stalen plaatconstructie. Geavanceerde anticorrosiebehandeling verbetert de weerstand tegen veroudering door omgevingsfactoren en blootstelling aan chemicaliën aanzienlijk.

2. Isolatiepaal van siliconenrubber
De geïsoleerde APG-paal is ingekapseld met hoogwaardig siliconenrubber en biedt uitstekende isolatie-eigenschappen, anticondensatievermogen en betrouwbaarheid op lange termijn.

3. Vacuümonderbrekereenheid
De vacuümonderbreker fungeert als het kernschakelcomponent en zorgt voor een betrouwbare stroomonderbreking met minimale onderhoudsvereisten.

4. Compatibiliteit met intelligente besturing
Optionele intelligente controllers kunnen worden geïntegreerd voor bewaking op afstand, foutdetectie, schakelen op afstand en SCADA-systeemcommunicatie.

Voordelen voor nuts- en industriële gebruikers

• Snelle foutisolatie en verbeterde systeembetrouwbaarheid
• Lagere onderhouds- en bedrijfskosten
• Lange mechanische en elektrische levensduur
• Hoge bedrijfsveiligheid en schakelprestaties
• Milieuvriendelijke vacuümonderbrekingstechnologie
• Geschikt voor ruwe buitenomgevingen
• Eenvoudige installatie en onderhoud
• Smart grid- en SCADA-compatibiliteit

Vereisten voor installatieomgeving

Voor optimale prestaties moet de 24 kV-paalgemonteerde stroomonderbreker onder de volgende omstandigheden worden geïnstalleerd:

• Omgevingstemperatuur tussen -30°C en +40°C
• Hoogte niet groter dan 1500 meter
• Geen ernstige trillingen of mechanische schokken
• Geen zeer corrosieve gassen of explosieve omgevingen
• Goede aarding volgens elektrische normen

Waarom kiezen voor onze 24kV hoogspanningsstroomonderbreker op paalmontage?

• Professionele fabrikant van middenspanningsschakelaars
• Strenge kwaliteitscontrole en fabriekstesten
• OEM- en ODM-aanpassingsdiensten
• Betrouwbare vacuümonderbrekertechnologie
• Concurrerende fabrieksdirecte prijzen
• Snelle wereldwijde leveringsondersteuning
• Uitgebreide technische assistentie
• After-sales service op lange termijn

Veelgestelde vragen

Wat is de belangrijkste functie van een 24 kV-hoogspanningsstroomonderbreker op palen?

Het wordt gebruikt om belastingsstromen te schakelen, overbelastingsstromen te onderbreken en kortsluitfouten te isoleren in middenspanningsstroomdistributiesystemen.

Kan de stroomonderbreker op afstand worden bediend?

Ja. Optionele intelligente besturingseenheden kunnen bediening op afstand, monitoring, foutdiagnose en SCADA-communicatie ondersteunen.

Is deze stroomonderbreker geschikt voor zonne- en windenergieprojecten?

Ja. Het wordt veel gebruikt in energiecentrales voor hernieuwbare energie, waaronder fotovoltaïsche zonne-energieparken, windparken en energieopslagprojecten.

Wat zijn de voordelen van vacuümstroomonderbrekers ten opzichte van SF6-stroomonderbrekers?

Vacuümstroomonderbrekers zijn milieuvriendelijk, vereisen minder onderhoud, hebben een langere levensduur en elimineren de noodzaak van SF6-gasverwerking.

Ondersteunt u OEM- en aangepaste specificaties?

Ja. We kunnen op maat gemaakte configuraties, bedieningsmechanismen, intelligente controllers en brandingdiensten leveren volgens de projectvereisten.
