Als professionele leverancier van elektrische apparatuur,Anqiang-krachtbiedt de12KV buitenschakelaarvoor middenspanningsdistributienetwerken die betrouwbare elektrische isolatie, veilige toegang voor onderhoud en betrouwbare werking buitenshuis vereisen. Door het werkingsprincipe, de technische specificaties en toepassingsvereisten te begrijpen, kunnen ingenieurs en inkoopteams de juiste apparatuur voor hun energieprojecten selecteren.
Een 12KV buitenscheidingsschakelaar is een essentieel onderdeel in middenspanningsstroomdistributiesystemen. Het is in de eerste plaats ontworpen om elektrische circuits te isoleren onder onbelaste omstandigheden en biedt een zichtbaar scheidingspunt waarmee onderhoudspersoneel een geïsoleerd deel van een netwerk kan identificeren. Het GW9-12-model aangeboden door Anqiang Power heeft een enkelpolige structuur, een geleidend mesmechanisme en een zelfremmend ontwerp voor praktische buitentoepassingen. In dit artikel wordt uitgelegd hoe de switch werkt, waar deze wordt gebruikt, welke technische parameters van belang zijn bij de aanschaf en hoe een juiste installatie en onderhoud de bedrijfszekerheid op de lange termijn ondersteunen.
Een 12KV buitenschakelaar is een hoogspanningsisolatieapparaat dat wordt gebruikt in elektrische netwerken buitenshuis. Het primaire doel is om een isolatieopening te creëren wanneer een circuitsectie moet worden geïnspecteerd, gerepareerd of onderhouden. Het apparaat wordt vaak geïnstalleerd in distributiesystemen, onderstations en andere elektrische middenspanningsinstallaties.

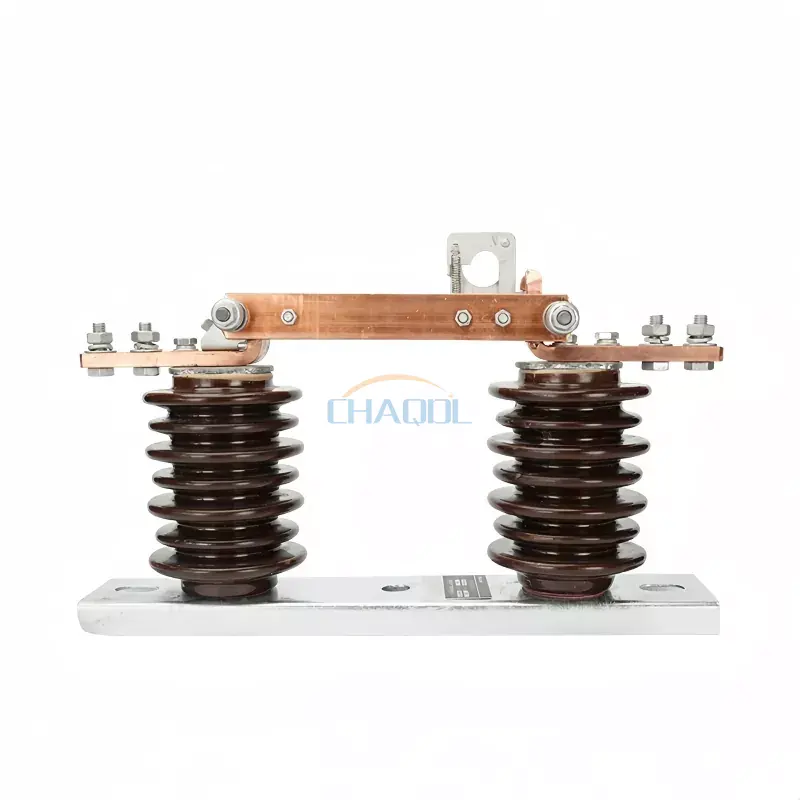

Het GW9-12-model van Anqiang Power is ontworpen voor eenfasige werking in driefasige lijnsystemen. Dankzij het bedieningsmechanisme kan bevoegd personeel de schakelaar openen of sluiten met behulp van een geschikte geïsoleerde bedieningshaak, met inachtneming van de bedieningsinstructies van de fabrikant en de toepasselijke elektrische veiligheidsprocedures.
In tegenstelling tot een stroomonderbreker is een conventionele scheidingsschakelaar niet ontworpen om de normale belastingsstroom of kortsluitstroom te onderbreken. Het moet daarom worden gecoördineerd met geschikte stroomonderbrekers en andere beschermende uitrusting. Dit onderscheid is van cruciaal belang bij het ontwerpen van een veilige schakelvolgorde of het specificeren van apparatuur voor een nieuw stroomdistributieproject.
Voor een breder begrip van de uitrustingsopties kunnen kopers ook het assortiment hoogspanningsschakelaars van Anqiang Power bekijken.
Het werkingsprincipe van een buitenscheidingsschakelaar is gebaseerd op de fysieke beweging van geleidende contacten. Wanneer de schakelaar gesloten is, brengt het geleidende blad de beoogde elektrische verbinding tot stand. Wanneer de schakelaar wordt geopend onder toegestane onbelaste omstandigheden, scheidt het blad zich van het vaste contact, waardoor een zichtbare isolatieopening ontstaat.
Het GW9-12-ontwerp omvat een vaste bedieningshaak en een zelfvergrendelend mechanisme. Deze functies helpen de operator de schakelactie te controleren en verminderen de kans op onbedoelde bewegingen wanneer de apparatuur correct wordt geïnstalleerd en onderhouden.
De daadwerkelijke schakelhandelingen moeten de goedgekeurde systeembedieningsinstructies volgen. Een zichtbare contactopening alleen is geen vervanging voor spanningsverificatie, aarding waar nodig, of andere verplichte elektrische veiligheidsmaatregelen.
Elektrische apparatuur voor buitengebruik moet betrouwbare elektrische isolatie combineren met mechanische stabiliteit en omgevingsbestendigheid. Verschillende ontwerpoverwegingen zijn vooral belangrijk bij het evalueren van een 12KV-scheidingsschakelaar voor buitengebruik.
De GW9-12 maakt gebruik van een enkelpolige configuratie die individuele fase-installatie in driefasige distributiesystemen ondersteunt. Deze opstelling kan geschikt zijn voor distributienetwerkindelingen waarbij het installatieontwerp afzonderlijke, op fase gemonteerde isolatieapparaten vereist.
De open contactopstelling geeft een zichtbare indicatie van de scheiding tussen geleidende componenten. Dit helpt het personeel de geïsoleerde positie te identificeren tijdens geautoriseerde onderhoudsprocedures, hoewel formele verificatie en veiligheidscontroles noodzakelijk blijven.
Een zelfvergrendelend mechanisme helpt de beoogde mechanische positie te behouden en vermindert het risico op onbedoelde bediening. De doeltreffendheid ervan hangt af van de juiste afstelling, installatie en routine-inspectie.
Isolerende componenten moeten bestand zijn tegen de elektrische spanningen die verband houden met de nominale spanning van het systeem en de omgevingsomstandigheden op de installatielocatie. Vervuiling, vocht, temperatuurveranderingen en bliksemgerelateerde overspanningsoverwegingen moeten allemaal worden meegenomen in de apparatuurkeuze.
Een geïsoleerde bedieningshaak kan een eenvoudige bedieningsmethode bieden voor geschikte installaties. De feitelijke werkingsregeling, vereiste vrije ruimte en toegestane procedures moeten worden bevestigd aan de hand van de apparatuurdocumentatie en de toepasselijke elektrische veiligheidsnormen.
Een 12KV-scheidingsschakelaar voor buitengebruik wordt overal gebruikt waar een middenspanningscircuit met de juiste nominale waarde een isolatiepunt vereist. De geschiktheid ervan hangt af van het ontwerp van het elektrische systeem, de installatieomgeving, de bedieningsprocedures en de toepasselijke nutsvoorzieningen.
Op bovengrondse distributienetwerken kunnen scheidingsschakelaars geselecteerde lijnsecties isoleren voor inspectie, onderhoud of geplande vervanging van apparatuur. Een juiste plaatsing kan onderhoudsteams helpen op aangewezen secties te werken zonder het hele netwerk onnodig te beïnvloeden.
Onderstations gebruiken ontkoppelingsschakelaars om isolatiepunten rond geselecteerde circuits en apparatuur tot stand te brengen. Ingenieurs moeten het apparaat coördineren met stroomonderbrekers, stroomrails, transformatoren, aardingsschakelaars, indien van toepassing, en de bedieningsvolgorde van het onderstation.
Fabrieken, verwerkingsfaciliteiten en andere industriële locaties kunnen middenspanningsdistributienetwerken gebruiken om transformatoren en stroomafwaartse elektrische apparatuur te voeden. Een correct geselecteerde scheidingsschakelaar kan gepland onderhoud ondersteunen door een geschikt isolatiepunt te bieden.
Energiebedrijven hebben apparatuur nodig die past bij hun gevestigde schakelprocedures en onderhoudspraktijken. Bij de selectie moet rekening worden gehouden met de technische specificaties van het nutsbedrijf, de omgevingsomstandigheden, inspectie-eisen en goedgekeurde apparatuurnormen.
Voor projecten die zowel onderbrekings- als beveiligingsfuncties nodig hebben, moeten ingenieurs de juiste stroomonderbreker of belastingsschakelaar evalueren in plaats van aan te nemen dat een scheidingsschakelaar elke schakeltaak kan uitvoeren.
Technische specificaties bepalen of een scheidingsschakelaar geschikt is voor het beoogde netwerk. De productinformatie voor de GW9-12-serie van Anqiang Power identificeert deze als een buitenscheidingsschakelaar van 12KV-klasse. Het gedetailleerde beoordelingsschema moet worden bevestigd aan de hand van de huidige technische documentatie van de fabrikant voordat een bestelling wordt geplaatst.
| Parameter | Wat kopers moeten verifiëren | Waarom het ertoe doet |
|---|---|---|
| Model | GW9-12 of het opgegeven projectmodel | Bevestigt de beoogde apparatuurconfiguratie. |
| Nominale spanning | Compatibiliteit met de systeemspanning en apparatuurklasse | Helpt bij het garanderen van de juiste elektrische isolatie en toepassingsgeschiktheid. |
| Nominale stroom | Continue stroomsterkte vereist door het project | Bepaalt de geschiktheid voor de beoogde normale bedrijfsomstandigheden. |
| Vermogensfrequentie is bestand tegen spanning | Door de fabrikant aangegeven isolatiewaarde | Geeft de gespecificeerde isolatieprestaties aan onder netfrequentietestomstandigheden. |
| Blikseminpuls is bestand tegen spanning | Gespecificeerd impulsisolatieniveau | Ondersteunt de evaluatie van isolatiecoördinatie en transiënte overspanningsvereisten. |
| Korte tijd bestand tegen stroom | Gespecificeerde stroomsterkte en duur | Helpt bij het beoordelen van het vermogen van het apparaat om foutstroomeffecten te weerstaan terwijl het gesloten is. |
| Mechanisch uithoudingsvermogen | Opgegeven aantal bedrijfscycli | Biedt een referentie voor mechanische duurzaamheid onder gespecificeerde testomstandigheden. |
| Bedieningsmechanisme | Handmatige haakbediening of een andere goedgekeurde opstelling | Bepaalt operationele vereisten en compatibiliteit met lokale procedures. |
| Milieugeschiktheid | Hoogte, vervuiling, temperatuur, wind en installatieomstandigheden | Helpt bevestigen dat de apparatuur geschikt is voor de daadwerkelijke locatie. |
Belangrijk:De bovenstaande tabel is een inkoopchecklist en geen vervanging voor een geverifieerd productbeoordelingsblad. Kopers moeten de exacte nominale stroomopties, isolatieniveaus, korte-duurbestendigheidswaarden, afmetingen en toepasselijke normen opvragen voor de specifieke configuratie die wordt geciteerd.
Het kiezen van de juiste 12KV buitenscheidingsschakelaar vereist meer dan het matchen van een spanningsaanduiding. Ingenieurs en inkoopteams moeten de volledige elektrische en mechanische vereisten beoordelen voordat ze een specificatie finaliseren.
Controleer de nominale netwerkspanning, maximale systeemspanning, vereiste continue stroom en vereisten voor isolatiecoördinatie. Deze waarden moeten consistent zijn met het enkellijnsdiagram en de technische specificaties van het project.
Bepaal de verwachte kortsluitstroom en het vereiste korteduurvermogen. Een scheidingsschakelaar moet mogelijk gesloten blijven terwijl de foutstroom wordt opgeheven door beveiligingsapparatuur, dus de weerstandswaarden moeten geschikt zijn voor de installatie.
Houd rekening met hoogte, omgevingstemperatuur, vochtigheid, verontreinigende stoffen in de lucht, blootstelling aan kustzout en mechanische belastingen. Buiteninstallaties kunnen specifieke isolatie, corrosiebescherming of montagevoorzieningen vereisen om aan de plaatselijke omstandigheden te voldoen.
Bepaal of het project een handmatig bediende schakelaar, een alternatieve bedieningsopstelling of een aardingsschakelaar vereist als onderdeel van de montage. Aardingsvereisten moeten in het algehele systeemontwerp worden opgenomen, in plaats van te veronderstellen dat ze in elke standaardconfiguratie zijn opgenomen.
Vraag het productdatablad, maattekeningen, installatie-instructies, routine- en typetestdocumentatie aan, indien van toepassing, en details van de relevante normen. Bevestig dat de geleverde configuratie voldoet aan de vereisten van het plaatselijke nutsbedrijf of de projectautoriteit.
Betrouwbare inkoop omvat ook het controleren van de consistentie van de productie, de technische communicatie, de beschikbaarheid van reserveonderdelen en de ondersteuning na verkoop. Anqiang Power biedt een reeks scheidingsschakelaars en biedt productselectiebegeleiding voor verschillende elektrische toepassingen. Kopers kunnen de projectvereisten bespreken via het assortiment scheidingsschakelaars.
Een correcte installatie en routine-inspectie helpen de bedrijfsbetrouwbaarheid van scheidingsschakelaars voor buitengebruik te behouden. Onderhoudsintervallen moeten voldoen aan de instructies van de fabrikant, de omstandigheden ter plaatse, de bedrijfsfrequentie en de vereisten van de verantwoordelijke exploitant van nutsbedrijven of faciliteiten.
Alle installatie- en onderhoudswerkzaamheden moeten worden uitgevoerd door gekwalificeerd personeel volgens een goedgekeurde veiligheidsprocedure. Het circuit moet in een geverifieerde veilige toestand worden geplaatst, waarbij indien nodig isolatie-, spanningstest-, aardings- en vergrendelingsmaatregelen worden toegepast. Bedien nooit een conventionele scheidingsschakelaar om de belastingsstroom te onderbreken, tenzij de apparatuur specifiek voor die taak is ontworpen en geschikt is.
De belangrijkste functie ervan is het isoleren van een geschikt middenspanningscircuit onder nullastomstandigheden en het verschaffen van een zichtbare contactopening. Dit ondersteunt onderhoud en inspectie bij gebruik met de juiste schakel-, verificatie- en aardingsprocedures.
Een conventionele scheidingsschakelaar is niet ontworpen om normale belastingsstroom of kortsluitstroom te onderbreken. Een stroomonderbreker met de juiste classificatie of een ander geschikt schakelapparaat moet de vereiste onderbrekingsfunctie uitvoeren voordat de scheidingsschakelaar wordt bediend.
De GW9-12 van Anqiang Power is een enkelpolige hoogspanningsscheidingsschakelaar voor buiten, bedoeld voor geschikte distributietoepassingen van 12KV-klasse. Het kan worden gebruikt voor eenfasebedrijf in driefasige lijnsystemen, afhankelijk van het goedgekeurde installatieontwerp.
De belangrijkste parameters zijn onder meer de nominale spanning, de nominale stroom, de netfrequentie die bestand is tegen spanning, de weerstand tegen bliksemimpulsen, de weerstand tegen kortstondige stroom, het mechanische uithoudingsvermogen, het bedieningsmechanisme en de geschiktheid voor het milieu. De exacte waarden moeten worden geverifieerd in het gegevensblad voor het geselecteerde model.
De inspectiefrequentie is afhankelijk van de onderhoudsinstructies van de fabrikant, de locatieomgeving, de schakelfrequentie en de nutsvoorzieningen. Regelmatige controles moeten betrekking hebben op isolatie, geleidende contacten, mechanische verbindingen, bevestigingsmateriaal en tekenen van oververhitting of corrosie.
Geef de systeemspanning, de vereiste nominale stroom, de installatieomgeving, de isolatievereisten, de kortsluitvastheidsvereisten, de bedieningsmethode, de aardingsconfiguratie, de toepasselijke normen en de projecthoeveelheid op. Tekeningen of een apparatuurspecificatie kunnen de leverancier helpen bij het adviseren van een geschikte configuratie.
Een 12KV buitenschakelaar is een belangrijk isolatiecomponent in middenspanningsdistributienetwerken. De waarde ervan ligt in het bieden van een geschikt isolatiepunt voor onderhoud, het ondersteunen van duidelijke schakelprocedures en de integratie met het bredere beschermings- en aardingssysteem. Het selecteren van het juiste model vereist een zorgvuldige beoordeling van elektrische specificaties, isolatieprestaties, mechanisch ontwerp, omstandigheden ter plaatse en toepasselijke normen. Correcte installatie, gekwalificeerde bediening en regelmatige inspectie zijn even belangrijk voor betrouwbare service.
Als u een 12KV buitenscheidingsschakelaar aanschaft voor een nutsvoorziening, onderstation of industrieel distributieproject, kan Anqiang Power u helpen bij het beoordelen van uw toepassingsvereisten en het identificeren van een geschikte productconfiguratie. Deel uw technische specificaties, bedrijfsomstandigheden en hoeveelheidsvereisten met ons team.Neem contact met ons opvandaag nog om de productselectie te bespreken, gedetailleerde technische documentatie aan te vragen en een offerte op maat van uw project te verkrijgen.
