Hoe werkt een Through Core-stroomtransformator?

Abstract: Via kernstroomtransformatorenzijn kritische apparaten in elektrische systemen, die nauwkeurige stroommetingen voor monitoring, bescherming en controle mogelijk maken. In dit artikel worden de werkingsprincipes, voordelen, installatieoverwegingen en algemene zorgen van klanten onderzocht, waardoor ingenieurs en facilitair managers weloverwogen beslissingen kunnen nemen.

Inhoudsopgave

• Wat is een Through Core-stroomtransformator?
• Werkingsprincipe van doorstroomtransformatoren
• Belangrijkste voordelen
• Installatieoverwegingen
• Typische toepassingen
• Veelvoorkomende problemen en probleemoplossing
• Veelgestelde vragen

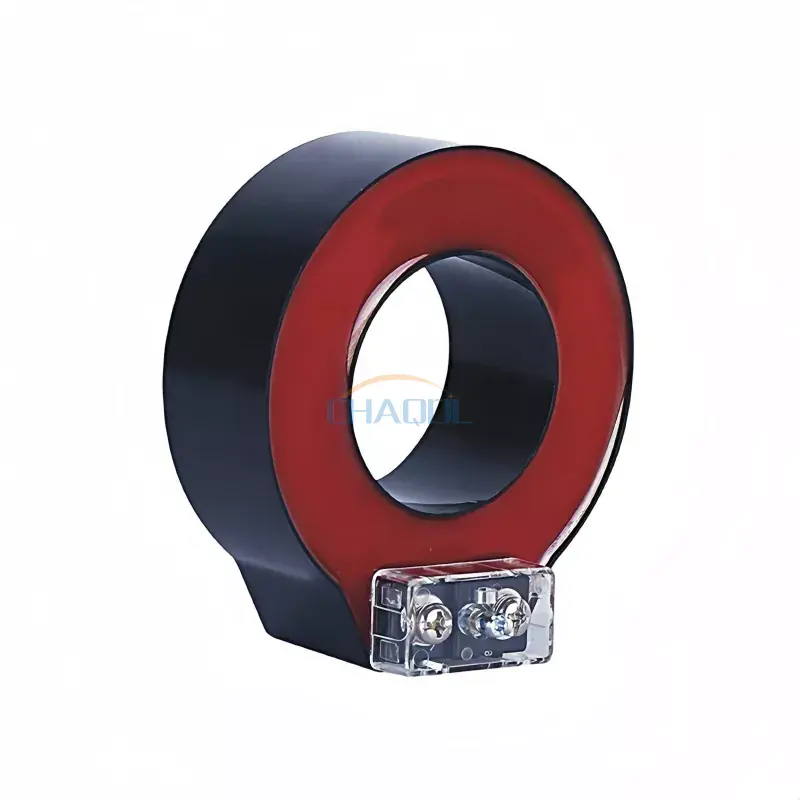

Wat is een Through Core-stroomtransformator?

A Via kernstroomtransformator (TCCT)is een elektrisch apparaat dat is ontworpen om wisselstroom (AC) te meten door een verminderde stroom te produceren die evenredig is aan de stroom in het primaire circuit. In tegenstelling tot raamtransformatoren of split-core transformatoren gaat de geleider rechtstreeks door de kern van de TCCT, waardoor een compact ontwerp en nauwkeurige metingen mogelijk zijn.

• De primaire geleider gaat rechtstreeks door de kern
• Secundaire wikkeling levert een verkleinde stroom voor metingen
• Gebruikt voor beveiligingsrelais, meters en bewakingssystemen

Werkingsprincipe van doorstroomtransformatoren

De TCCT werkt op basis vanelektromagnetische inductie. De primaire geleider genereert een magnetisch veld dat evenredig is met de stroom die er doorheen vloeit. Dit magnetische veld induceert een stroom in de secundaire wikkeling, die vervolgens veilig kan worden gemeten door instrumenten zonder directe blootstelling aan hoge spanning.

Belangrijkste voordelen

• Compact ontwerp:Past gemakkelijk in schakelapparatuur en paneelinstallaties.
• Hoge nauwkeurigheid:Betrouwbare metingen voor beveiligingsrelais en meetapparatuur.
• Duurzaam:Robuuste constructie voor langdurig gebruik in industriële omgevingen.
• Eenvoudig onderhoud:Minimaal onderhoud vereist vanwege de eenvoudige constructie.

Installatieoverwegingen

Een juiste installatie garandeert optimale prestaties van TCCT's. Belangrijke factoren zijn onder meer:

1. Zorg ervoor dat de primaire geleider gecentreerd is door de kern om meetfouten te voorkomen.
2. Controleer de juiste secundaire bedrading en polariteit voor nauwkeurige metingen.
3. Houd de juiste isolatieafstanden aan om elektrische gevaren te voorkomen.
4. Houd rekening met de omgevingsomstandigheden: temperatuur, vochtigheid en trillingen kunnen de prestaties beïnvloeden.

Voor specifieke installatiehandleidingen en veiligheidsaanbevelingen biedt Anqiang Power gedetailleerde handleidingen voor elk TCCT-model.

Typische toepassingen

• Energiemeting in industriële en commerciële faciliteiten
• Stroombewaking voor schakelapparatuur en transformatoren
• Beveiligingsrelaiscircuits in onderstations
• Integratie in SCADA-systemen voor monitoring op afstand

Veelvoorkomende problemen en probleemoplossing

Zelfs hoogwaardige TCCT's kunnen operationele problemen tegenkomen. Veel voorkomende problemen zijn onder meer:

• Onjuiste verhoudingsuitvoer:Vaak veroorzaakt door fouten in de secundaire bedrading of een onjuiste kernselectie.
• Oververhitting:Meestal als gevolg van een te hoge primaire stroom of slechte ventilatie.
• Magnetische verzadiging:Kan metingen vervormen bij toepassingen met hoge stroomsterkte.
• Mechanische schade:Fysieke schokken of trillingen kunnen de uitlijning van de kern beïnvloeden.

Het oplossen van problemen omvat doorgaans het verifiëren van de bedrading, het controleren op schade aan de isolatie en het bevestigen dat het apparaat de juiste classificatie heeft voor de toepassing.

Veelgestelde vragen

• Vraag: Kunnen TCCT's zowel AC- als DC-stromen meten?
  A: Nee, stroomtransformatoren met kernstroom zijn alleen ontworpen voor AC-metingen vanwege hun afhankelijkheid van elektromagnetische inductie.
• Vraag: Hoe selecteer ik de juiste TCCT voor mijn toepassing?
  A: Houd rekening met de primaire stroomsterkte, nauwkeurigheidsklasse, isolatieniveau en omgevingsomstandigheden.
• Vraag: Zijn CT's via de kern onderhoudsvrij?
  A: Ze vereisen minimaal onderhoud, voornamelijk inspectie op fysieke schade en integriteit van de bedrading.
• Vraag: Wat maakt de TCCT’s van Anqiang Power anders?
  A: Anqiang Power legt de nadruk op precisieproductie, duurzaamheid en ondersteuning voor complexe installaties.

Doorstroomtransformatoren zijn onmisbaar in moderne elektrische systemen en bieden nauwkeurige meet-, beschermings- en bewakingsmogelijkheden. Door hun principes, installatie en algemene problemen te begrijpen, kunnen ingenieurs een betrouwbare werking in alle toepassingen garanderen.

Bezoek voor hoogwaardige kernstroomtransformatoren en persoonlijke technische ondersteuningAnqiang-krachtofneem contact met ons opom uw wensen te bespreken en deskundige begeleiding te krijgen.
