Als professionele fabrikant van elektrische apparatuur,Anqiang-krachtzorgt voor een betrouwbareNulsequentie-stroomtransformatorontworpen om reststroom te detecteren en aardfoutbeveiliging in stroomdistributiesystemen te ondersteunen. De split-core structuur, stabiele magnetische prestaties en gemakkelijke installatie maken hem geschikt voor beschermings- en monitoringtoepassingen waarbij snelle foutdetectie en betrouwbare werking essentieel zijn.
Een nulsequentiestroomtransformator is een gespecialiseerde stroomtransformator die wordt gebruikt om rest- of nulsequentiestroom te detecteren die wordt veroorzaakt door stroomonbalans en aardfouten. In tegenstelling tot conventionele stroomtransformatoren die voornamelijk individuele fasestromen meten, bewaakt dit apparaat de gecombineerde stroom die door de transformatorkern gaat. Onder normale bedrijfsomstandigheden is de vectorsom van de bewaakte stromen bijna nul. Wanneer er zich een aardfout of lekpad voordoet, verandert de balans en wordt er een reststroom gedetecteerd. Dit signaal kan vervolgens worden overgedragen naar een beveiligingsrelais om een passende beschermende actie te initiëren.
Voor industriële distributienetwerken, onderstations, schakelinstallaties en retrofitprojecten vereist het selecteren van de juiste transformator aandacht voor het kernontwerp, de openingsgrootte, isolatie, installatiemethode, nauwkeurigheid, relaiscompatibiliteit en omgevingsomstandigheden. Een goed geselecteerde Zero Sequence-stroomtransformator kan de foutbewaking verbeteren en tegelijkertijd beveiligingssystemen helpen effectiever te reageren.
Wat is een nulsequentie-stroomtransformator?
Hoe werkt een nulsequentie-stroomtransformator?
Wat zijn de belangrijkste kenmerken van een moderne nulsequentie-stroomtransformator?
Waar wordt een nulsequentie-stroomtransformator gebruikt?
Hoe moet u de juiste transformator selecteren?
Waar moet bij de installatie rekening mee worden gehouden?
Productspecificaties en selectiereferentie
Een nulsequentiestroomtransformator, vaak een kernbalansstroomtransformator of reststroomtransformator genoemd, is ontworpen om de huidige onbalans in een elektrisch circuit te detecteren. De primaire toepassing ervan is het identificeren van reststromen die verband houden met aardfouten, isolatieproblemen of lekpaden.
Het bedieningsconcept verschilt van dat van een conventionele fasestroomtransformator. In plaats van slechts één geleider te meten, gaan de geleiders die tot het beveiligde circuit behoren door de magnetische kern. Wanneer de stromen die door de geleiders vloeien in evenwicht zijn, heffen hun magnetische effecten elkaar grotendeels op. Wanneer een fout ervoor zorgt dat stroom door een onbedoeld pad vloeit, ontstaat er een restmagnetisch veld in de kern en produceert de secundaire wikkeling een overeenkomstig signaal.
Dankzij dit werkingsprincipe kan de transformator samenwerken met beveiligingsrelais en andere bewakingsapparatuur. Voor elektrotechnici en systeemintegrators dient het apparaat daarom als een belangrijk detectiecomponent binnen een algemeen aardfoutbeveiligingsschema.
Het werkingsprincipe hangt nauw samen met de huidige wet van Kirchhoff. In een gebalanceerd driefasig circuit is de vectorsom van de fasestromen theoretisch nul:
Ia + Ib + Ic = 0
Bijgevolg wordt de magnetische flux die in de kern wordt gegenereerd geminimaliseerd en blijft de secundaire output zeer klein.
Wanneer er een aardfout optreedt, verlaat een deel van de stroom het beoogde circuit via een onbedoeld pad. Het huidige evenwicht is dus verstoord:
Ia + Ib + Ic ≠ 0
De resulterende reststroom creëert een magnetische flux in de kern. De secundaire wikkeling genereert vervolgens een elektrisch signaal dat kan worden gedetecteerd door een beveiligingsrelais.
Een typische beveiligingsvolgorde kan als volgt worden samengevat:
Met dit proces kan een beveiligingssysteem abnormale reststroom identificeren zonder uitsluitend te vertrouwen op metingen van individuele fasestroomtransformatoren.

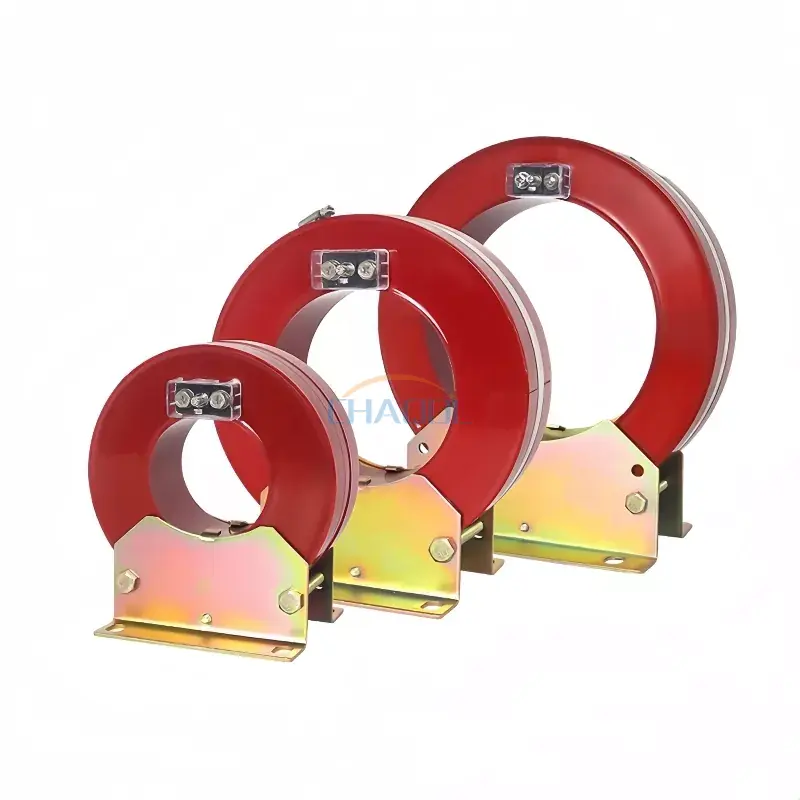

Voor industriële elektrische toepassingen zijn mechanische constructie en elektromagnetische prestaties even belangrijk. De LXK-serie van Anqiang Power maakt gebruik van een split-core ontwerp met vacuümgieten van epoxyhars, waardoor de transformator rond bestaande primaire kabels kan worden geïnstalleerd zonder dat de kabel hoeft te worden verwijderd. Dit kan met name waardevol zijn voor retrofit- en onderhoudsprojecten waarbij het minimaliseren van stilstand een prioriteit is.
Bij het evalueren van dit type transformator moet rekening worden gehouden met verschillende kenmerken:
Deze kenmerken maken split-core-ontwerpen bijzonder praktisch bij het upgraden van bestaande elektrische infrastructuur zonder uitgebreide wijziging van het primaire circuit.
Een Zero Sequence-stroomtransformator kan worden geïntegreerd in een breed scala aan stroomdistributie- en beveiligingssystemen. Zijn primaire rol is het verstrekken van reststroominformatie aan beveiligings- of bewakingsapparatuur.
Typische toepassingen zijn onder meer:
In een verdeelkast kan de transformator bijvoorbeeld de geleiders bewaken die een stroomafwaarts circuit voeden. Als door verslechtering van de isolatie stroom naar de aarde vloeit, kan de resulterende reststroom worden gedetecteerd en naar een beveiligingsrelais worden verzonden. Het relais kan dan bepalen of de gemeten toestand een onderbreking van het circuit vereist.
Deze aanpak is waardevol omdat vroege detectie van abnormale stroomomstandigheden het risico op schade aan apparatuur, langere stilstand en elektrische veiligheidsincidenten kan helpen verminderen.
Het kiezen van een Zero Sequence-stroomtransformator mag niet alleen op de openingsgrootte worden gebaseerd. Ingenieurs moeten het elektrische systeem, de installatieomgeving, het beveiligingsrelais en de mechanische opstelling samen evalueren.
| Selectiefactor | Wat te overwegen | Waarom het ertoe doet |
|---|---|---|
| Kernopening | Zorg ervoor dat de binnendiameter overeenkomt met de kabel- of geleideropstelling | Zorgt voor een praktische installatie en voldoende vrije ruimte |
| Systeemspanning | Controleer de compatibiliteit met het elektrische systeem | Ondersteunt passende isolatie en veilige werking |
| Residuele stroom | Bepaal het verwachte detectiebereik | Helpt bij het garanderen van een geschikte beschermingsgevoeligheid |
| Compatibiliteit met relais | Controleer de secundaire uitgang en relaisvereisten | Zorgt ervoor dat het beveiligingssysteem het signaal correct kan interpreteren |
| Installatiemethode | Overweeg een constructie met vaste kern of gespleten kern | Split-core-modellen zijn voordelig voor retrofit-toepassingen |
| Omgevingsomstandigheden | Temperatuur, vervuilingsniveau, vochtigheid en installatielocatie | Ondersteunt een betrouwbare werking op lange termijn |
Voor retrofittoepassingen kan een split-core transformator een aanzienlijk praktisch voordeel bieden, omdat technici deze doorgaans rond een bestaand kabelarrangement kunnen installeren in plaats van het primaire circuit volledig te ontmantelen.
Voor een betrouwbare lekstroommeting is een correcte installatie essentieel. De geleiding van de geleiders door de opening van de transformator moet het beschermingsontwerp volgen, zodat de transformator de volledige stroomrelatie van het beschermde circuit meet.
Vóór de installatie moeten technici het volgende verifiëren:
Voor de LXK-serie waarnaar wordt verwezen, omvatten de vermelde normale bedrijfsomstandigheden installatie binnenshuis, een omgevingstemperatuurbereik van -5°C tot 40°C, en niet-corrosieve, weinig vervuilende omgevingen. Ingenieurs moeten vóór installatie altijd de feitelijke projectomstandigheden bevestigen aan de hand van de technische documentatie van het geselecteerde product.
De LXK-serie van Anqiang Power biedt meerdere diafragma-opties voor verschillende primaire kabelopstellingen. De beschikbare afmetingen variëren van ongeveer 80 mm tot 300 mm, waardoor ingenieurs flexibiliteit krijgen bij het integreren van de transformator in bestaande distributieapparatuur.
| Model | Diafragma D | Afmeting E | Afmeting L | Afmeting L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | Φ100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | Φ120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | Φ150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | Φ180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | Φ240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | Φ300 | 80 mm | 280 mm | 170 mm |
Voor gedetailleerde productinformatie kunnen technici deNulsequentie-stroomtransformator-productpaginaen vergelijk de beschikbare openingsgroottes met de fysieke vereisten van de installatie.
Het primaire doel is het detecteren van rest- of nulsequentiestroom die verband houdt met aardfouten en stroomlekken. De uitgang kan worden aangesloten op een beveiligingsrelais voor bewaking en foutisolatie.
Ja. Een split-core constructie is met name voordelig voor retrofit- en onderhoudstoepassingen, omdat de transformator rond een bestaande kabel kan worden gemonteerd zonder dat de primaire kabel hoeft te worden losgekoppeld.
Een conventionele stroomtransformator meet over het algemeen de stroom in een individuele geleider, terwijl een nulsequentietransformator de reststroom detecteert die voortvloeit uit de vectorrelatie van de geleiders die door de kern gaan.
Typische toepassingen zijn onder meer verdeelkasten, onderstations, ringhoofdeenheden, transformatorbeveiligingssystemen, schakelapparatuur en beschermingspanelen voor stroomonderbrekers.
Belangrijke factoren zijn onder meer de kernopening, vereisten voor het elektrische systeem, verwachte reststroom, secundaire uitgang, relaiscompatibiliteit, isolatievereisten, installatiemethode en omgevingsomstandigheden.
Een nulsequentie-stroomtransformator is een kritische detectiecomponent voor moderne aardfoutdetectie- en elektrische beveiligingssystemen. Door de reststroom te monitoren die ontstaat wanneer de normale stroombalans wordt verstoord, biedt het beveiligingsrelais waardevolle informatie voor het identificeren van abnormale bedrijfsomstandigheden. De split-core constructie verbetert de installatieflexibiliteit verder, vooral bij retrofit- en onderhoudsprojecten.
Voor projecten die betrouwbare reststroomdetectie vereisen, biedt Anqiang Power oplossingen uit de LXK-serie met meerdere openingsgroottes, vacuümgieten van epoxyhars, koudgewalste kernen van siliciumstaal en zuurstofvrije koperen wikkelingen. Als u een geschikte transformator voor een distributienetwerk, schakelinrichting of beveiligingssysteem selecteert,neem contact met ons opom uw technische vereisten te bespreken en een geschikte Zero Sequence Current Transformer-oplossing voor uw toepassing te vinden.
